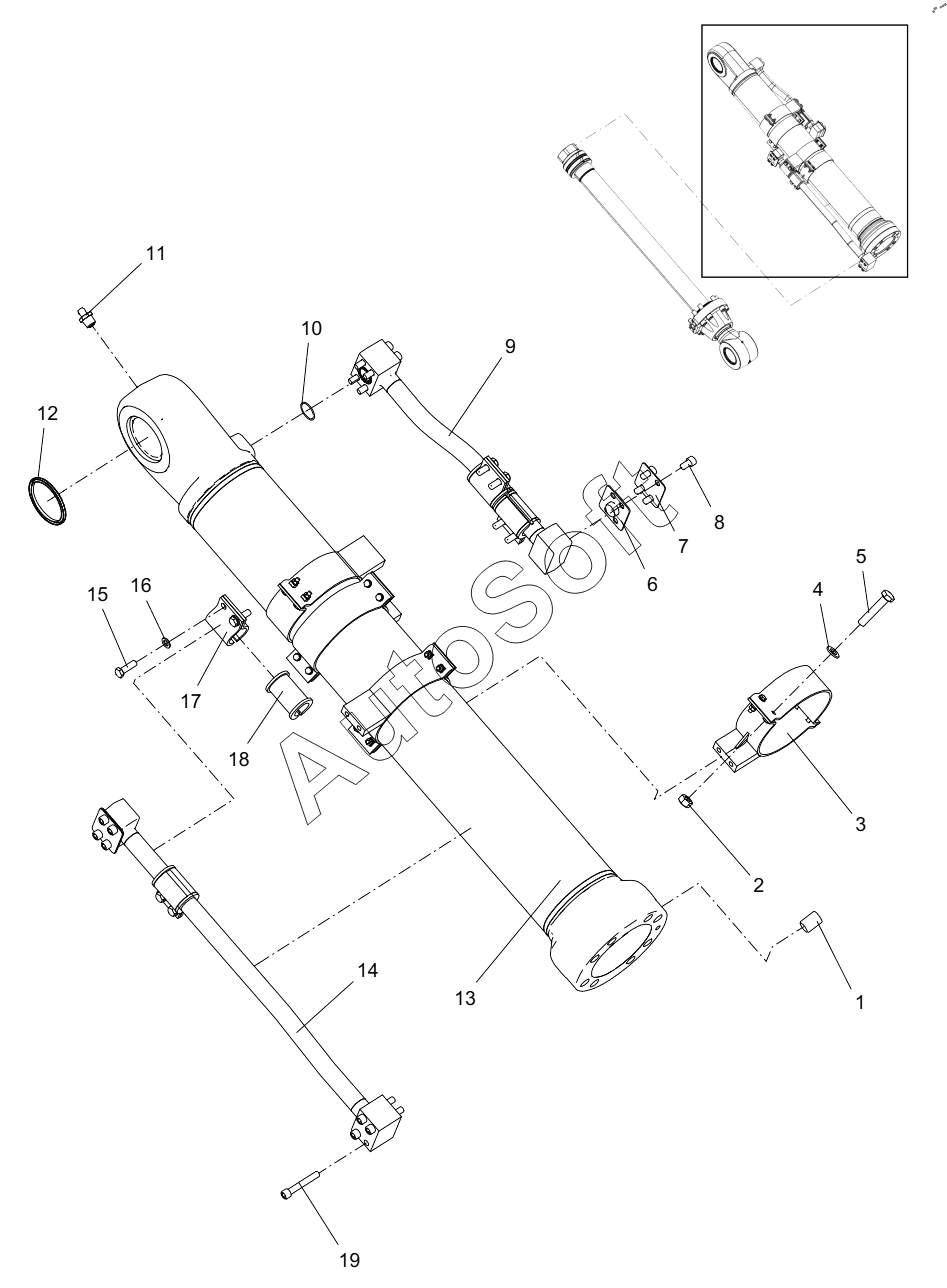

Каталог запасных частей к технике: XCMG XE800D (2021). 804014598 BUCKET CYLINDER
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | PLUG PLUG | |
| 2 | 8***8 | NUT M16 | |
| 3 | 8***9 | CLAMP ASSEMBLY d243 | |
| 4 | 8***2 | FLAT WASHER | |
| 5 | 8***3 | HEXAGONAL HEAD BOLT | |
| 6 | 8***1 | RUBBER SEAT | |
| 7 | 8***0 | OIL PORT END COVER | |
| 8 | 8***5 | HEXAGON SOCKET CAP SCREW M16x25 | |
| 9 | 8***4 | OIL PIPE COMPONENT A d48.6X5.7 | |
| 10 | 8***2 | ORING 47.22x3.53 | |
| 11 | 8***4 | STRAIGHT-THROUGH TYPE FORCED FILLING OIL CUP | |
| 12 | 8***5 | DUSTPROOF WASHER d120Xd140X8 | |
| 13 | 8***1 | CYLINDER BODY d243/d200X1917 | |
| 14 | 8***8 | OIL PIPE COMPONENT B d48.6X5.7 | |
| 15 | 8***1 | HEXAGONAL HEAD BOLT | |
| 16 | 8***6 | SPRING WASHER 16 | |
| 17 | 8***5 | PRESSURE PLATE | |
| 18 | 8***0 | WASHER | |
| 19 | 8***9 | SCREWM16x105 SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
