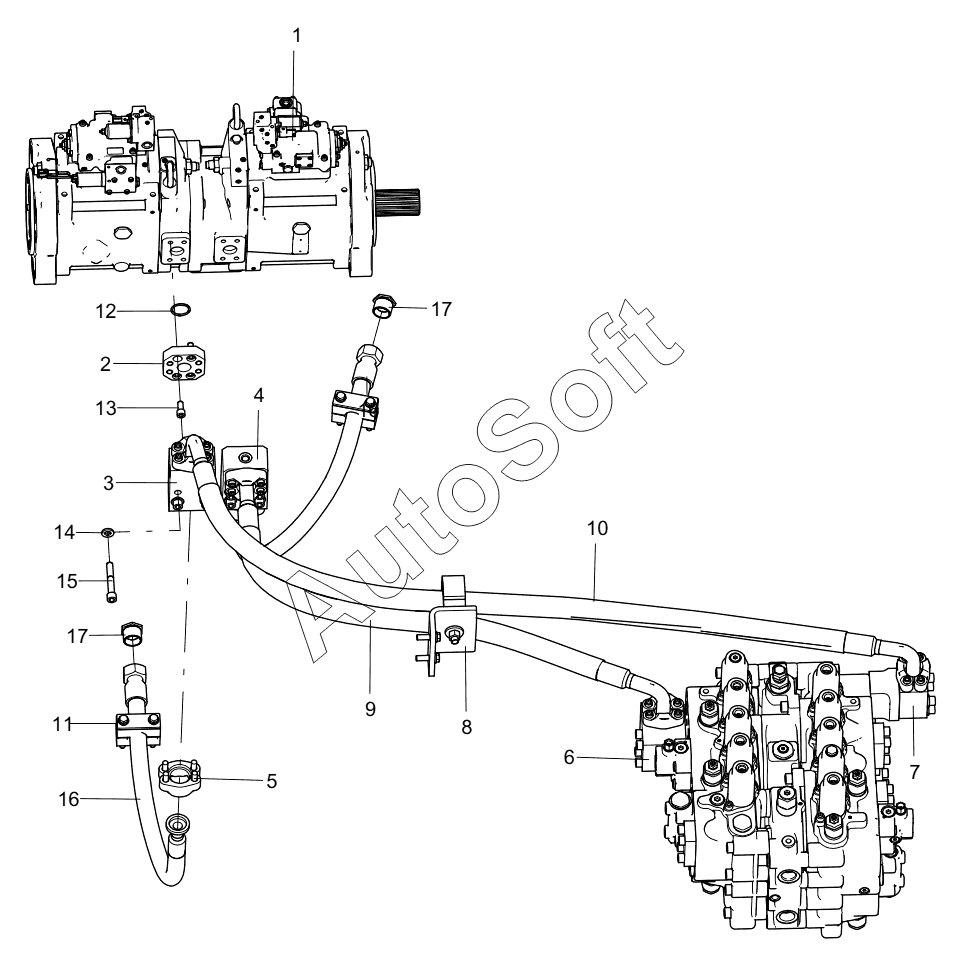

Каталог запасных частей к технике: XCMG XE800D (2021). 316102045 MAIN PUMP OIL SUPPLY PIPELINE
9
17
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | MAIN PUMP | |
| 2 | 3***2 | TRANSITIONAL BLOCK | |
| 3 | 3***3 | FLANGE BLOCK | |
| 4 | 3***7 | FLANGE BLOCK | |
| 5 | 8***3 | Узел фланца | |
| 6 | 3***7 | TRANSITION BLOCK ASSEMBLY | |
| 7 | 3***6 | TRANSITION BLOCK ASSEMBLY | |
| 8 | 3***4 | PIPE CLAMP ASSEMBLY | |
| 9 | 8***4 | HOSE ASSY | |
| 10 | 8***7 | HOSE ASSY | |
| 11 | 3***9 | PIPE CLAMP ASSEMBLY | |
| 12 | 8***5 | ORING 37.69x3.53-S | |
| 13 | 8***8 | SCREW M12x25 | |
| 14 | 3***3 | THICKENED FLAT WASHER | |
| 15 | 8***9 | Винт | |
| 16 | 8***5 | HOSE ASSY | |
| 17 | 8***4 | PLUG |
