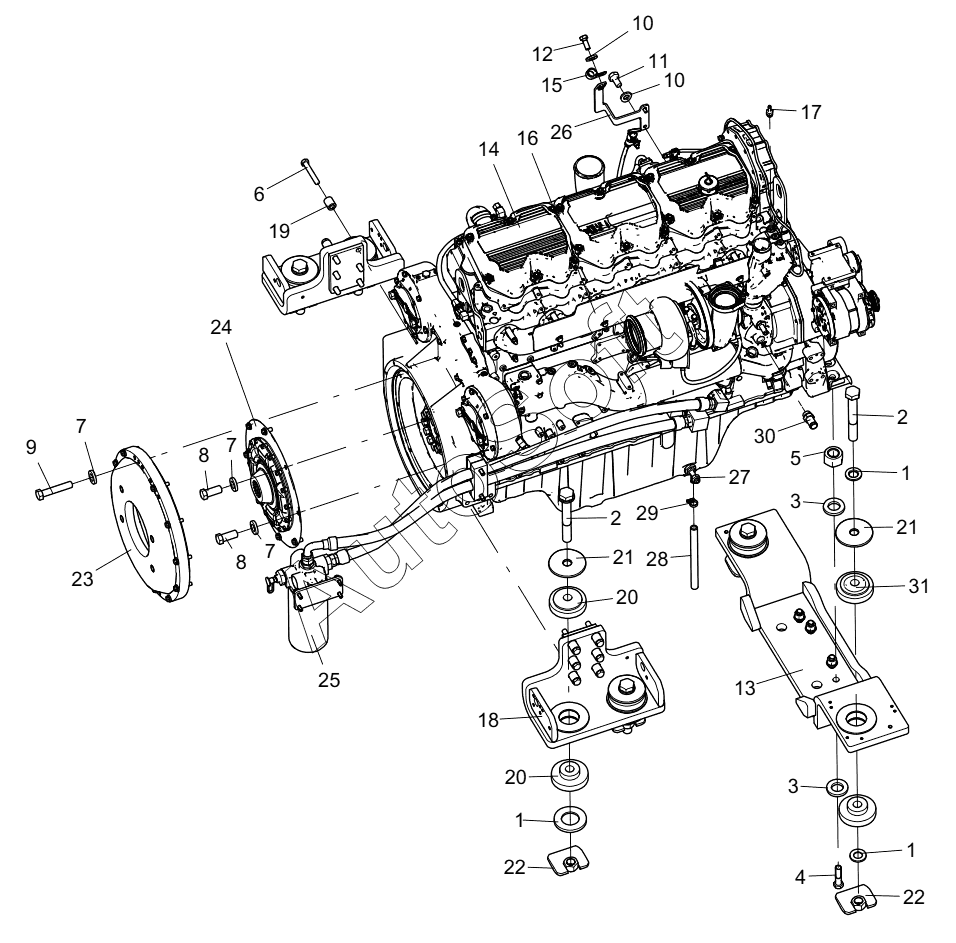

Каталог запасных частей к технике: XCMG XE800D (2021). 316100621 ENGINE INSTALLATION
16
31
30
29
28
27
26
25
24
23
22
22
21
21
20
20
19
18
17
1
1
1
15
14
13
12
11
10
10
9
8
8
7
7
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | WASHER 30 | |
| 2 | 3***4 | BOLT | |
| 3 | 3***5 | THICKENED FLAT WASHER | |
| 4 | 8***6 | BOLT M20x80 | |
| 5 | 8***5 | Nut | |
| 6 | 8***7 | BOLT5/8-11UNC-2Ax4" 10.9 | |
| 7 | 3***3 | THICKENED FLAT WASHER | |
| 8 | 8***0 | BOLT1/2-13UNC-2Ax1" 10.9 | |
| 9 | 8***6 | BOLT7/16-14UNC-2Ax2.25"10.9 | |
| 10 | 3***2 | THICKENED FLAT WASHER | |
| 11 | 8***1 | BOLT3/8-16UNC-2Ax3/4" | |
| 12 | 8***0 | Bolt | |
| 13 | 3***5 | ENGINE FRONT SUPPORT | |
| 14 | 8***9 | ENGINE ASSEMBLY | |
| 15 | 8***9 | IMPREGNATED HOOP | |
| 16 | 3***9 | HEAT SHIELD | |
| 17 | 3***8 | CONNECTOR | |
| 18 | 3***2 | ENGINE LEFT REAR LEG | |
| 19 | 3***5 | SPACER SLEEVE | |
| 20 | 8***3 | DAMPER | |
| 21 | 3***6 | WASHER | |
| 22 | 3***9 | NUT BLOCK | |
| 23 | 3***2 | FLYWHEEL CONNECTING PLATE | |
| 24 | 8***5 | COUPLING | |
| 25 | 3***1 | OIL FILTER ASSEMBLY | |
| 26 | 3***9 | OIL RULER HOLDER | |
| 27 | 8***0 | OIL DRAINAGE VALVE | |
| 28 | 3***6 | OIL DRAINAGE PIPE | |
| 29 | 8***2 | HOOP | |
| 30 | 8***8 | WATER-REPLENISHING JOINT | |
| 31 | 8***7 | ABSORBER |
