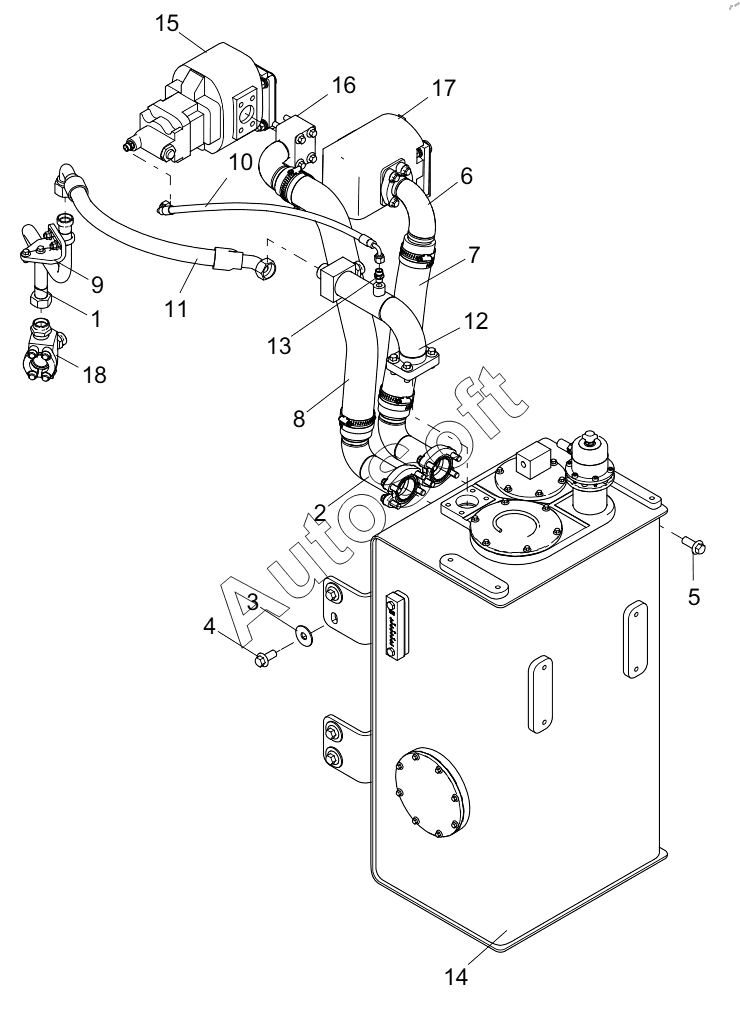

Каталог запасных частей к технике: XCMG ZL50GN. 252116836 WORKING HYDRAULIC SYSTEM
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | OIL RETURN PIPE | |
| 2 | 2***6 | FUEL TANK SUCTION STEEL PIPE ASSY | |
| 3 | 8***3 | Washer | |
| 4 | 8***3 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC M16x35 | |
| 5 | 8***4 | BOLT M16x40 | |
| 6 | 2***3 | STEERING PUMP OIL SUCTION STEEL PIPE ASSY | |
| 7 | 2***9 | STEERING PUMP OIL SUCTION HOSE ASSY | |
| 8 | 2***4 | WORKING PUMP OIL SUCTION HOSE ASSY | |
| 9 | 2***8 | OIL RETURN STEEL PIPE FIXING ASSY | |
| 10 | 8***5 | HOSE ASSEMBLY | |
| 11 | 8***2 | HOSE ASSEMBLY | |
| 12 | 2***5 | FUEL TANK RETURN STEEL PIPE ASSY | |
| 13 | 8***1 | CONNECTOR | |
| 14 | 2***1 | HYDRAULIC OIL TANK ASSEMBLY | |
| 15 | 2***2 | P7260-100/10WORKING PUMP ASSY | |
| 16 | 2***4 | WORKING PUMP OIL SUCTION STEEL PIPE ASSY | |
| 17 | 2***8 | STEERING PUMP ASSY | |
| 18 | 2***4 | OIL RETURN CONNECTOR BLOCK ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
