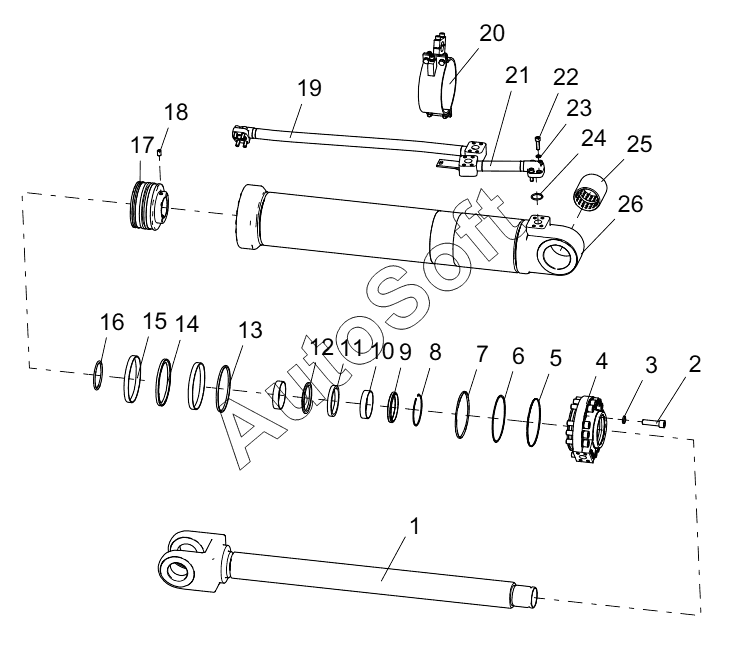

Каталог запасных частей к технике: XCMG ZL50GN. 803078309 LEFT BOOM CYLINDER
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910604114 | 9***4 | SEALING PACKAGE | |
| 1 | 9***7 | PISTON POLE | |
| 2 | 8***0 | SCREW M16x60 | |
| 3 | 8***1 | Шайба 16 | |
| 4 | 9***1 | SLEEVE GUIDE | |
| 5 | 8***8 | ORING 160x3.1 | |
| 6 | 8***2 | SEPARATE BUSH 153x162x2 | |
| 7 | 8***1 | ORING 160x5.7 | |
| 8 | 9***9 | SEPARATE BUSH | |
| 9 | 8***4 | DUSTPROOF WASHER 90x104x8x11 | |
| 10 | 8***6 | SUPPORT RING 95x90x20 | |
| 11 | 8***3 | SHAFT SEAL | |
| 12 | 8***4 | CUSHION RING | |
| 13 | 8***0 | ANTI-POLLUTION RING 152x160x6.2 | |
| 14 | 8***2 | GRAY CIRLE 160x8.1 | |
| 15 | 8***6 | SUPPORT RING 160x154x15 | |
| 16 | 8***2 | O-RING 100x5.7 | |
| 17 | 9***6 | PISTON | |
| 18 | 8***8 | SCREW M12x20 | |
| 19 | 9***5 | OIL PIPE ASSYI | |
| 20 | 9***3 | PIPE CLAMP ASSY | |
| 21 | 9***7 | OIL PIPE ASSY | |
| 22 | 8***5 | SCREW M10x35 | |
| 23 | 8***4 | Шайба 10 | |
| 24 | 8***3 | O-RING | |
| 25 | 9***7 | BEARING | |
| 26 | 9***8 | CYLINDER |
