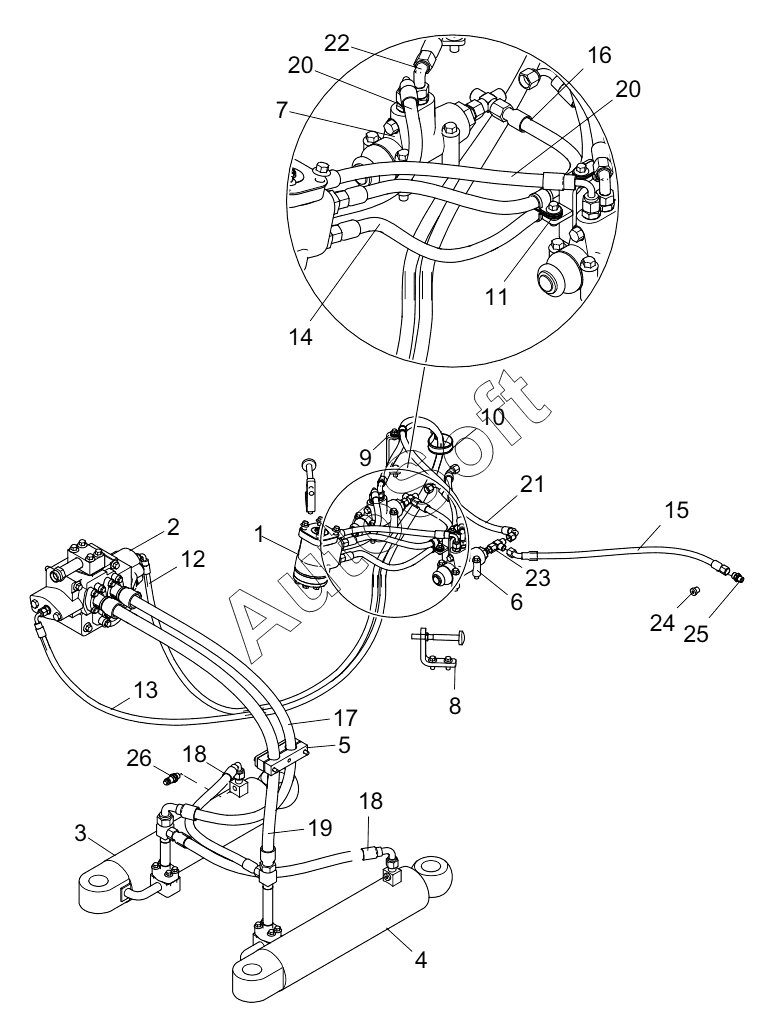

Каталог запасных частей к технике: XCMG ZL50GN. 252911914 STEERING HYDRAULIC SYSTEM
14
26
25
24
23
22
21
20
20
19
18
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | BZZ-100STEERING GEAR ASSY | |
| 2 | 2***3 | FLOW AMPLIFYING VALVE ASSY | |
| 3 | 2***8 | RIGHT STEERING CYLINDER ASSY | |
| 4 | 2***1 | LEFT STEERING CYLINDER ASSY | |
| 5 | 2***3 | CLAMP ASSEMBLY | |
| 6 | 2***7 | LIMIT VALVE ASSY | |
| 7 | 2***8 | RIGHT LIMIT VALVE ASSY | |
| 8 | 2***6 | STEERING LIMIT BAR ASSY | |
| 9 | 2***9 | FLOW AMPLIFYING VALVE HOSE FIXING ASSY | |
| 10 | 2***2 | CUTTING FERRULE | |
| 11 | 2***1 | STEERING GEAR HOSE FIXING ASSY | |
| 12 | 4***9 | HOSE ASSEMBLY | |
| 13 | 8***5 | Hose ass'y | |
| 14 | 8***7 | HOSE ASSEMBLY | |
| 15 | 8***7 | HOSE ASSEMBLY | |
| 16 | 8***7 | HOSE ASSEMBLY | |
| 17 | 8***5 | HOSE ASSEMBLY | |
| 18 | 2***8 | Гибкий рукав в сборе | |
| 19 | 8***7 | HOSE ASSEMBLY | |
| 20 | 2***4 | Гибкий рукав в сборе | |
| 21 | 2***6 | HOSE ASSEMBLY | |
| 22 | 8***1 | Соединение | |
| 23 | 8***9 | CONNECTOR | |
| 24 | 8***1 | PLUG | |
| 25 | 8***1 | CONNECTOR | |
| 26 | 8***4 | CONNECTOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
