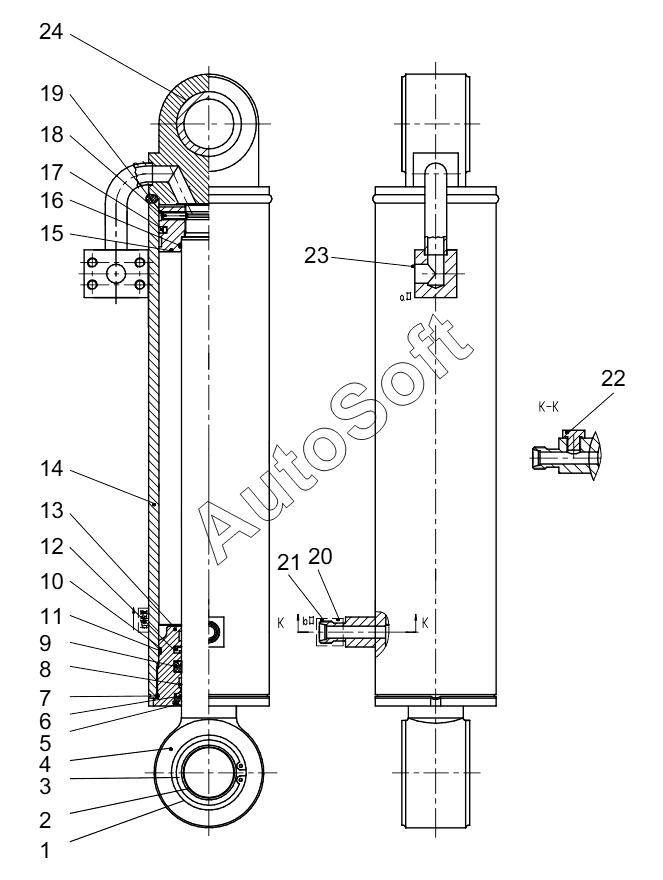

Каталог запасных частей к технике: XCMG ZL50GN. 803082927 THE LEFT STEERING CYLINDER
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910604113 | 9***3 | SEALING PACKAGE | |
| 1 | 8***7 | SEPARATE BUSH 75 | |
| 2 | 8***7 | OSCILLATING BEARING GE25ES GE50ES | |
| 3 | 9***5 | TC-50x75x12 END DUST SEAL | |
| 4 | 9***8 | PISTON POLE | |
| 5 | 9***7 | SEPARATE BUSH | |
| 6 | 8***7 | DUSTPROOF WASHER 55x69x8x11 | |
| 7 | 8***6 | ORING 105x3.1 | |
| 8 | 8***9 | SUPPORT RING 60x55x9.7 | |
| 9 | 8***0 | SHAFT SEAL 55x70x10 | |
| 10 | 8***3 | ORING 100x3.1 | |
| 11 | 8***9 | SEPARATE BUSH | |
| 12 | 8***1 | SHAFT SEAL 2 | |
| 13 | 9***7 | SLEEVE GUIDE | |
| 14 | 9***2 | CYLINDER | |
| 15 | 9***0 | PISTON | |
| 16 | 8***2 | ORING 60x3.1 | |
| 17 | 8***3 | SEAL RING | |
| 18 | 8***6 | SCREW M8x25 | |
| 19 | 8***4 | SUPPORT RING 2 | |
| 20 | 8***8 | 21xT1 | |
| 21 | 9***7 | OIL PLUG YDM22x1.5 | |
| 22 | 9***1 | SCREW PLUG | |
| 23 | 9***2 | POLYURETHANE PAD | |
| 24 | 8***3 | BEARING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
