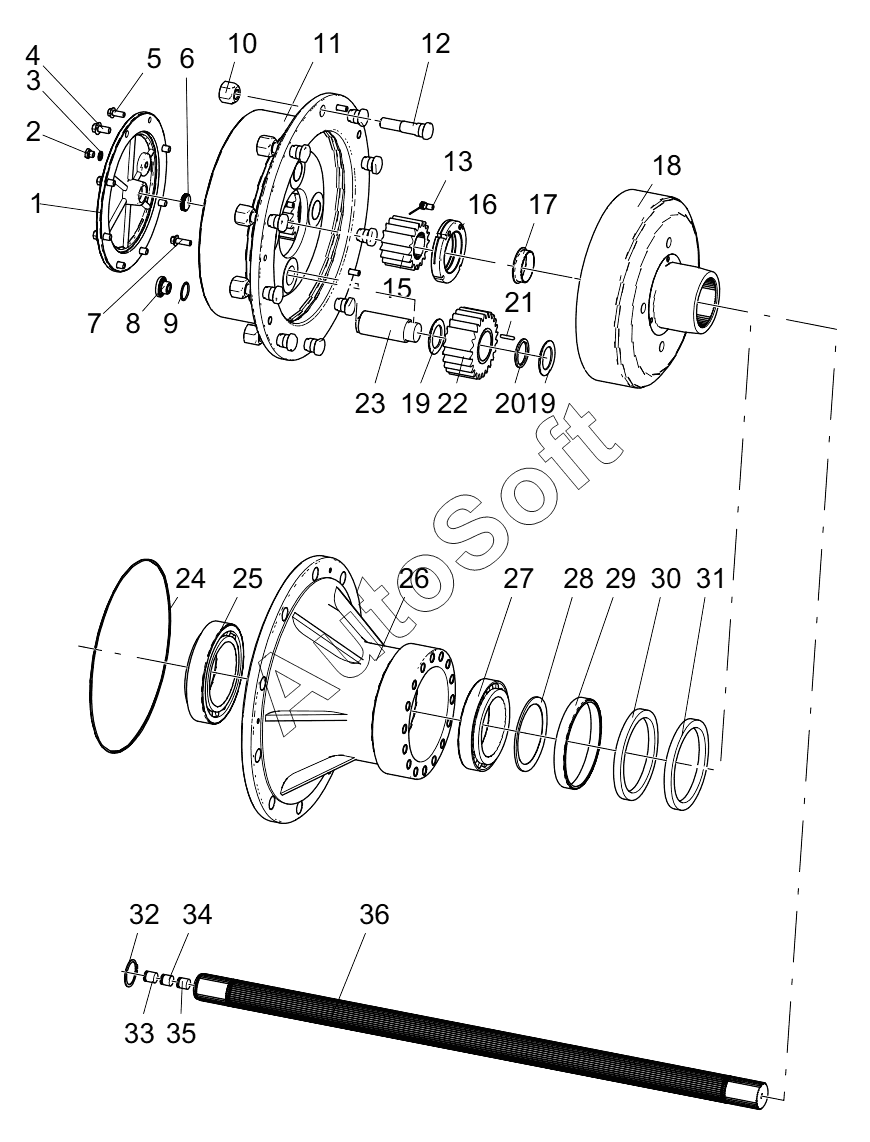

Каталог запасных частей к технике: XCMG ZL50GN. 275101695 PLANETARY REDUCTOR ASSY
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 275101983 | 2***3 | WHEEL REDUCER ASSY REPAIR KIT | |
| 275102535 | 2***5 | PLANET CARRIER ASSY REPAIR KIT | |
| 1 | 2***7 | SHAFT | |
| 2 | 2***1 | SCREW PLUGM12x1.25x9.5 | |
| 3 | 8***5 | Washer 12 | |
| 4 | 2***6 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC M12x1.25x23 | |
| 5 | 2***7 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC M10x1.25x23 | |
| 6 | 2***3 | LIMIT BLOCK | |
| 7 | 8***2 | BOLT M10x30 | |
| 8 | 2***0 | SCREW PLUG ASSY | |
| 9 | 8***1 | ORING 31.5x2.65 | |
| 10 | 2***6 | NUT | |
| 11 | 2***6 | DRUM HUB | |
| 12 | 2***7 | BOLT | |
| 13 | 2***4 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC | |
| 15 | 2***8 | GEAR-SUN | |
| 16 | 2***2 | NUT | |
| 17 | 2***3 | SEPARATE BUSH | |
| 18 | 2***0 | GEAR RING ASSEMBLY | |
| 19 | 2***1 | SEPARATE SHEET | |
| 20 | 2***0 | SEPARATE BUSH | |
| 21 | 2***9 | ROLL NEDDLE | |
| 22 | 2***2 | GEAR PLANETARY | |
| 23 | 2***2 | PLANETARY PINION SHAFT | |
| 24 | 2***6 | SEAL RING | |
| 25 | 8***3 | BEARING 32026 | |
| 26 | 2***7 | WHEEL HUB | |
| 27 | 8***1 | BEARING 32024 | |
| 28 | 2***5 | SEPARATE BUSH | |
| 29 | 2***6 | BAFFLE-OIL PLATE | |
| 30 | 8***5 | LIP-TYPE PACKING SEAL B150x180x15 | |
| 31 | 8***2 | LIP-TYPE PACKING SEAL FB150x180x15 | |
| 32 | 8***7 | Стопорное кольцо 50 | |
| 33 | 2***6 | ADJUSTING PILLAR | |
| 34 | 2***5 | ADJUSTING PILLAR | |
| 35 | 2***6 | ADJUSTING PILLAR | |
| 36 | 2***1 | HALF SHAFT |
