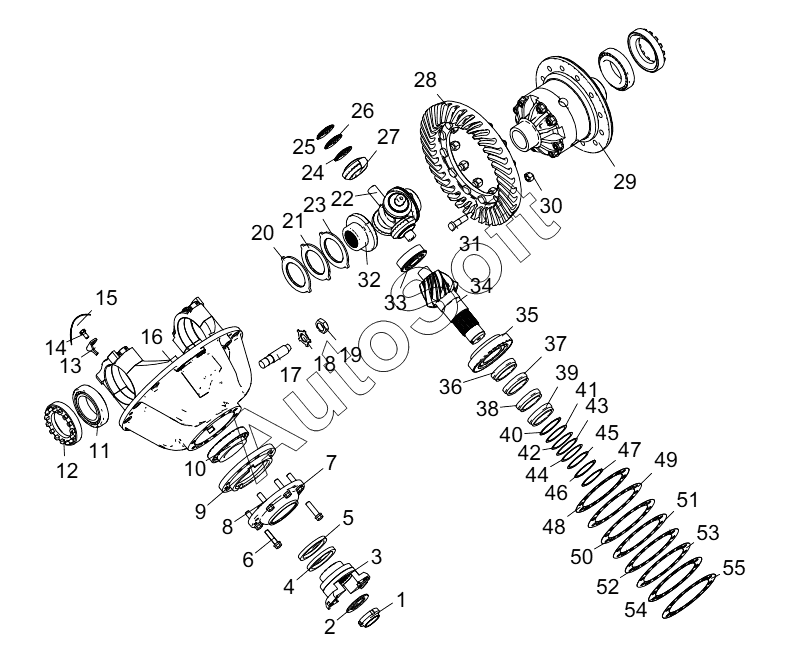

Каталог запасных частей к технике: XCMG ZL50GN. 275101687 MAIN REDUCTOR ASSY
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | NUT | |
| 2 | 2***4 | WASHER | |
| 3 | 2***8 | CONNECTING FLANGE SUBASSEMBLY | |
| 4 | 8***7 | LIP-TYPE PACKING SEAL FB80x100x10 | |
| 5 | 8***0 | Уплотнительное кольцо | |
| 6 | 2***2 | BOLT M12x50 | |
| 7 | 2***2 | AIRTIGHT COVER | |
| 8 | 2***7 | BOLT M14x50 | |
| 9 | 2***5 | SLEEVE | |
| 10 | 8***2 | BEARING 31313 | |
| 11 | 8***9 | BEARING47686/47620A | |
| 12 | 2***2 | NUT | |
| 13 | 2***8 | CUSHION | |
| 14 | 8***0 | BOLT M10x20(DACROMET) | |
| 15 | 8***3 | STEEL1.6x450 | |
| 16 | 2***4 | CARRIER ASSEMBLY | |
| 17 | 2***6 | THRUST BOLT | |
| 18 | 2***1 | CUSHION | |
| 19 | 8***9 | NUT M27x2 | |
| 20 | 2***5 | HALF SHAFT GEAR SHIM | |
| 21 | 2***6 | HALF SHAFT GEAR SHIM | |
| 22 | 2***3 | CROSS SHAFT | |
| 23 | 2***4 | HALF SHAFT GEAR SHIM | |
| 24 | 2***1 | CUSHION | |
| 25 | 2***2 | CUSHION | |
| 26 | 2***0 | CUSHION | |
| 27 | 2***8 | GEAR | |
| 28 | 2***8 | RING GEAR | |
| 29 | 2***8 | DIFFERENTIAL CASE | |
| 30 | 8***4 | NUT M16x1.5 | |
| 31 | 2***8 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC | |
| 32 | 2***6 | SIDE GEAR | |
| 33 | 2***5 | 142807Y BEARING SUBASSEMBLY | |
| 34 | 2***8 | PINION GEAR | |
| 35 | 8***9 | BEARING 31314 | |
| 36 | 2***5 | BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY | |
| 37 | 2***2 | BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY | |
| 38 | 2***4 | BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY | |
| 39 | 2***6 | BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY | |
| 40 | 2***6 | ADJUSTING SPACER | |
| 41 | 2***9 | ADJUSTING SPACER | |
| 42 | 2***8 | ADJUSTING SPACER | |
| 43 | 2***7 | ADJUSTING SPACER | |
| 44 | 2***3 | ADJUSTING SPACER | |
| 45 | 2***2 | ADJUSTING SPACER | |
| 46 | 2***1 | ADJUSTING SPACER | |
| 47 | 2***0 | ADJUSTING SPACER | |
| 48 | 2***7 | ADJUSTING GASKET | |
| 49 | 2***6 | ADJUSTING GASKET | |
| 50 | 2***5 | ADJUSTING GASKET | |
| 51 | 2***4 | ADJUSTING GASKET | |
| 52 | 2***9 | ADJUSTING GASKET | |
| 53 | 2***8 | ADJUSTING GASKET | |
| 54 | 2***7 | ADJUSTING GASKET | |
| 55 | 2***2 | ADJUSTING GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
