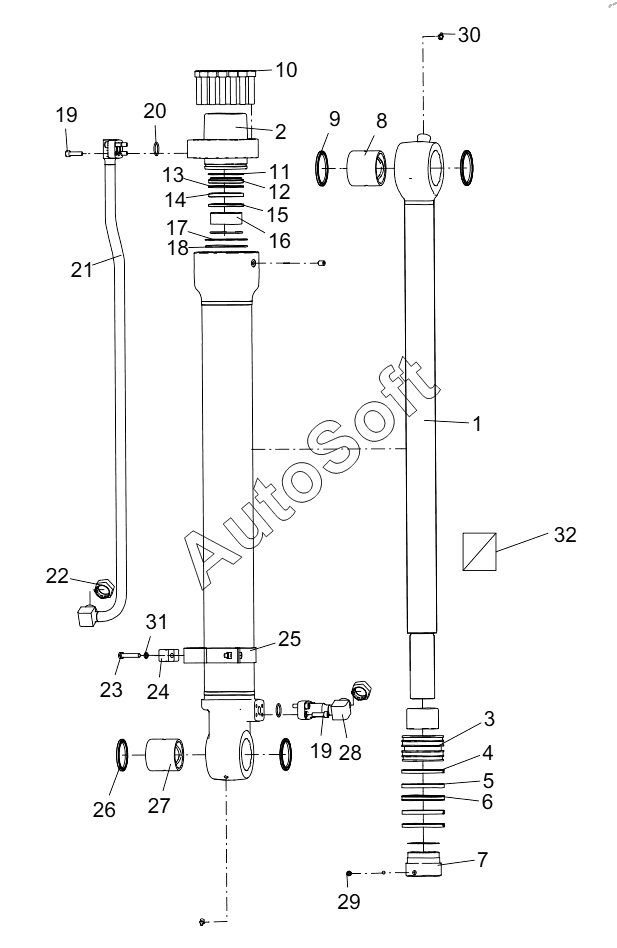

Каталог запасных частей к технике: XCMG XE215C. 803007160 BUCKET CYLINDER
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | ROD | |
| 2 | 8***7 | COVER | |
| 3 | 8***2 | PISTON | |
| 4 | 8***0 | POLLUTANT RING | |
| 5 | 8***1 | GUIDE RING | |
| 6 | 8***2 | HOLE SEAL RING | |
| 7 | 8***6 | NUT | |
| 8 | 8***1 | SPLAYED STEEL SLEEVE | |
| 9 | 8***0 | DUST RING | |
| 10 | 8***9 | INNER HEXAGON CYLINDER HEAD SCREW M16x75 | |
| 11 | 8***9 | DUST RETAINER RING | |
| 12 | 8***0 | DUSTPROOF WASHER | |
| 13 | 8***1 | HOLD WASHER | |
| 14 | 8***9 | PACKING RING | |
| 15 | 8***9 | CUSHION RING | |
| 16 | 8***8 | SLIDING BUSHING | |
| 17 | 8***2 | O FENDER RING | |
| 18 | 8***3 | O-RING | |
| 19 | 8***8 | INNER HEXAGON CYLINDER HEAD SCREW | |
| 20 | 8***5 | O-RING | |
| 21 | 8***8 | OIL PIPE ASSY | |
| 22 | 8***7 | PLASTIC BUSTER | |
| 23 | 8***4 | HEX BOLT M10x40 | |
| 24 | 8***9 | CLAMP | |
| 25 | 8***0 | HOOP | |
| 26 | 8***3 | DUST RING | |
| 27 | 8***9 | CYLINDER BARREL | |
| 28 | 8***9 | OIL PIPE ASSY | |
| 29 | 8***7 | INNER HEXAGON SCREW M12x10 | |
| 30 | 8***1 | STRAIGHT FORCED OIL FILLING CUP | |
| 31 | 8***1 | WASHERФ10 | |
| 32 | 8***3 | REPAIR KIT |
