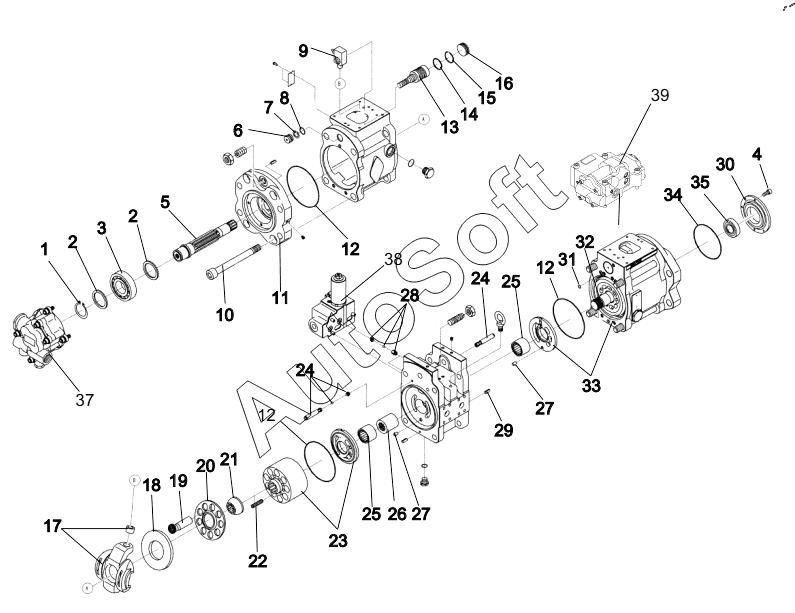

Каталог запасных частей к технике: XCMG XE215C. 803098254 STEERING BRAKE GEAR PUMP
30
21
22
23
24
24
25
25
26
27
27
28
29
20
31
32
33
34
35
37
38
39
11
2
2
3
4
5
6
7
8
9
10
1
12
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | LOCK RING | |
| 2 | 8***5 | WASHER | |
| 3 | 8***3 | CYLINDRICAL ROLLER BEARING | |
| 4 | 8***5 | HEXAGON SOCKET SCREW | |
| 5 | 8***2 | DRIVE AXLE | |
| 6 | 8***1 | STOPPER | |
| 7 | 8***0 | HOLD WASHER | |
| 8 | 8***8 | O-RING | |
| 9 | 8***2 | TILT PIN | |
| 10 | 8***4 | HEXAGON SOCKET SCREW | |
| 11 | 8***0 | SUPPORT | |
| 12 | 8***4 | O-RING | |
| 13 | 8***2 | PISTON | |
| 14 | 8***2 | O-RING | |
| 15 | 8***1 | HOLD WASHER | |
| 16 | 8***0 | STOPPER | |
| 17 | 8***7 | SWASHPLATE | |
| 18 | 8***9 | PLANT | |
| 19 | 8***4 | PISTON ASSEMBLY | |
| 20 | 8***6 | CLAMP | |
| 21 | 8***7 | BUSH | |
| 22 | 8***8 | SPRING | |
| 23 | 8***6 | SUBASSEMBLY OF CYLINDER BODY | |
| 24 | 8***9 | CHECK VALVE | |
| 25 | 8***4 | BEARING | |
| 26 | 8***7 | SET | |
| 27 | 8***5 | PIN | |
| 28 | 8***8 | CHECK VALVE | |
| 29 | 8***6 | SPRING PIN | |
| 30 | 8***1 | COVER | |
| 31 | 8***2 | SEAL RING | |
| 32 | 8***1 | DRIVE AXLE | |
| 33 | 8***5 | SUBASSEMBLY OF CYLINDER BODY | |
| 34 | 8***3 | O-RING | |
| 35 | 8***9 | OIL SEAL | |
| 37 | 8***6 | GEAR PUMP | |
| 38 | 8***7 | PROPORTIONAL VALVE | |
| 39 | 8***4 | 21T PUMP POWER REGULATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
