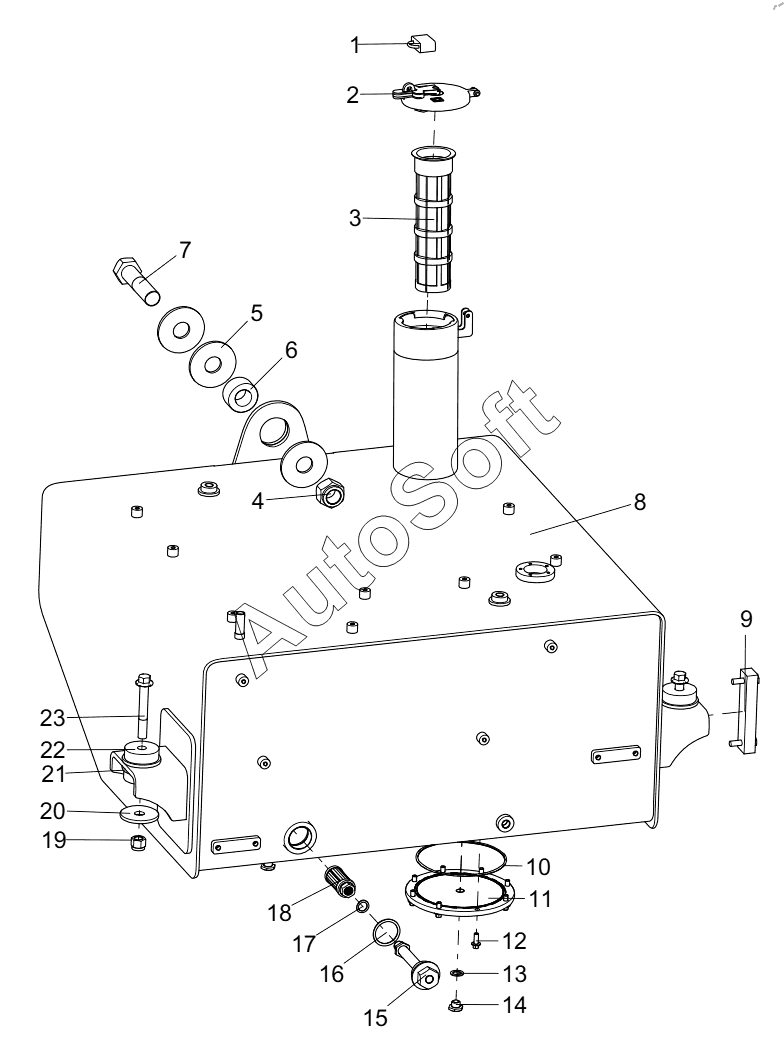

Каталог запасных частей к технике: XCMG XC958. 253803954 FUEL TANK ASSY
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | ENGINEERING VEHICLE LOCK | |
| 2 | 8***2 | LOCKING COVER | |
| 3 | 8***1 | FILTER | |
| 4 | 8***1 | SLEEVE,SCREW, AND NUT SUB-ASSY METRIC M30x120 | |
| 5 | 8***0 | WASHER 30 | |
| 6 | 2***7 | SEPARATE BUSH | |
| 7 | 8***3 | NUT M30 | |
| 8 | 2***5 | FUEL TANK | |
| 9 | 8***4 | Указатель уровня | |
| 10 | 8***8 | ORING164.69x3.53 | |
| 11 | 2***9 | COVER | |
| 12 | 8***6 | Болт М8х20 | |
| 13 | 8***1 | Шайба 16 | |
| 14 | 8***3 | Магнитная винт-заглушка | |
| 15 | 2***7 | ASSY-SUCTION TUBE | |
| 16 | 8***0 | Шайба 45 | |
| 17 | 8***2 | Шайба 18 | |
| 18 | 8***8 | Всасывающий фильтрующий элемент | |
| 19 | 8***1 | Замковая гайка M16 | |
| 20 | 2***3 | Нажимная пластина | |
| 21 | 2***1 | BASE PLATE | |
| 22 | 8***9 | SHOCK CABSORBER | |
| 23 | 8***1 | Болт М16x110 |
