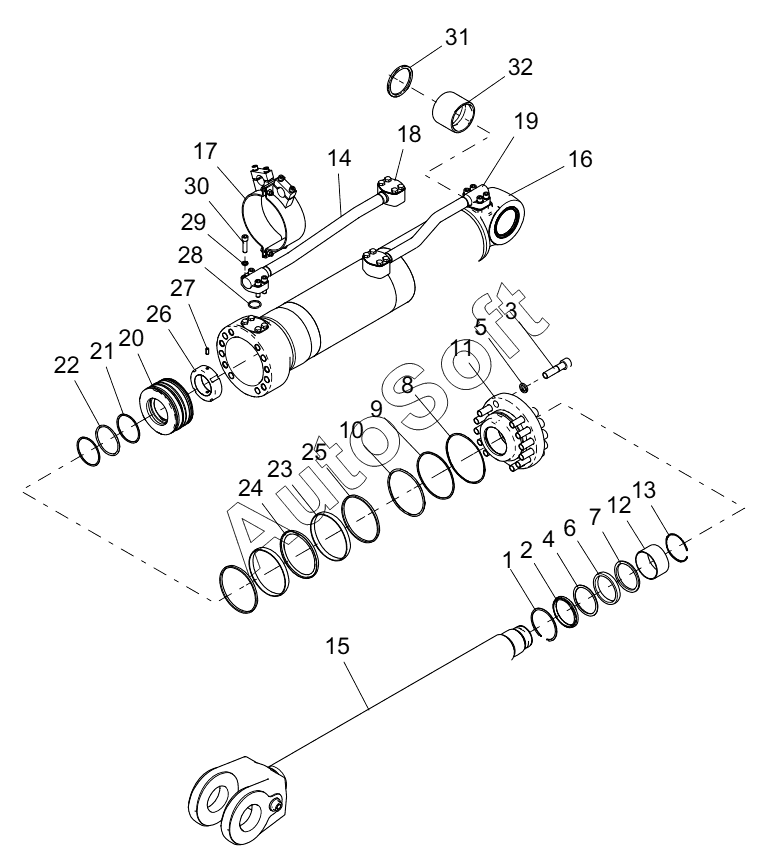

Каталог запасных частей к технике: XCMG XC958. 804015667 LEFT BOOM CYLINDER
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910604399 | 9***9 | SEALING PACKAGE | |
| 1 | 9***6 | SEPARATE BUSH | |
| 2 | 8***4 | DUSTPROOF WASHER 90x104x8x11 | |
| 3 | 8***5 | SCREW M20x2x80 | |
| 4 | 8***8 | Стопорное кольцо | |
| 5 | 8***3 | Шайба 20 | |
| 6 | 8***3 | SHAFT SEAL | |
| 7 | 8***4 | CUSHION RING | |
| 8 | 8***8 | ORING 162.5x3.55 | |
| 9 | 8***3 | SEPARATE BUSH151.8x160x2 | |
| 10 | 8***6 | ORING 150x5.3 | |
| 11 | 9***2 | SLEEVE GUIDE | |
| 12 | 9***2 | SLIDING BEARING90x95x50 | |
| 13 | 8***2 | SEPARATE BUSH 95 | |
| 14 | 9***7 | OIL PIPE ASSYI | |
| 15 | 9***5 | PISTON POLE | |
| 16 | 9***4 | CYLINDER | |
| 17 | 9***3 | PIPE CLAMP ASSY | |
| 18 | 9***5 | POLYURETHANE PAD | |
| 19 | 9***6 | OIL PIPE ASSYII | |
| 20 | 9***7 | PISTON | |
| 21 | 8***2 | SEPARATE BUSH90x98.2x2 | |
| 22 | 8***0 | ORING 92.5x5.3 | |
| 23 | 8***4 | SUPPORT RING 160x155x15 | |
| 24 | 8***2 | GRAY CIRLE 160x8.1 | |
| 25 | 8***0 | ANTI-POLLUTION RING 152x160x6.2 | |
| 26 | 9***3 | NUT | |
| 27 | 8***6 | SCREW M8x20 | |
| 28 | 8***3 | O-RING | |
| 29 | 2***8 | WASHER 12 | |
| 30 | 3***5 | SCREW M12x45 | |
| 31 | 3***0 | DUSTPROOF WASHER 90x105x6 | |
| 32 | 3***7 | BEARING |
