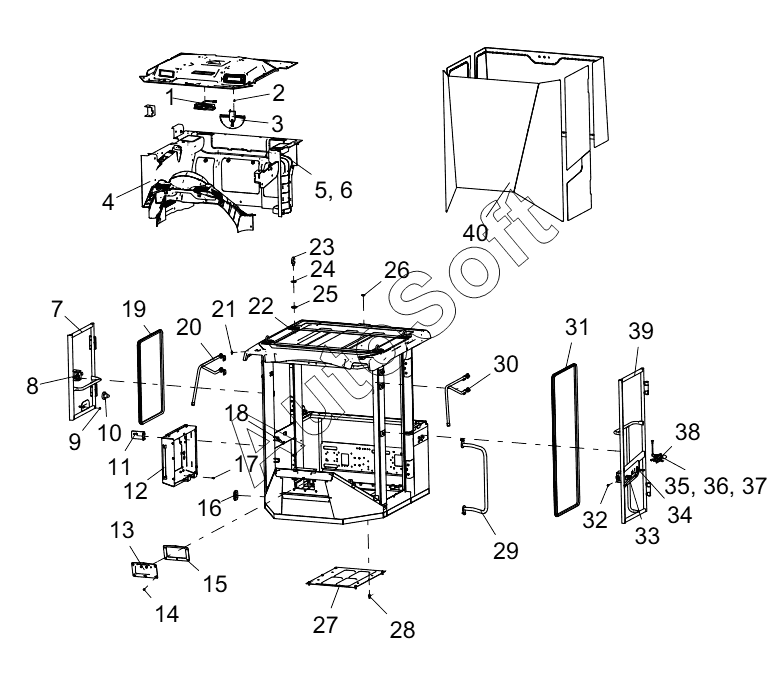

Каталог запасных частей к технике: XCMG LW300KN (2023). 252615833 CAB ASSEMBLY
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | TOP LAMP | |
| 2 | 8***1 | SCREW M5x16 | |
| 3 | 2***5 | SPHERICAL REARVIEW MIRROR ASSEMBLY | |
| 4 | 2***9 | INNER SETS | |
| 5 | 8***7 | Винт М4х10 | |
| 6 | 2***0 | Знак огнетушителя | |
| 7 | 2***5 | RIGHT WINDOW ASSEMBLY | |
| 8 | 2***9 | RIGHT WINDOW LOCK ASSEMBLY | |
| 9 | 8***6 | Гайка m8 | |
| 10 | 8***4 | RIGHT LOCATING LOCK | |
| 11 | 2***0 | MOUNTING BRACKET ASSEMBLY | |
| 12 | 2***9 | A/C FIXING PLATE ASSEMBLY | |
| 13 | 2***1 | WIPER PANEL ASSEMBLY | |
| 14 | 8***5 | Болт | |
| 15 | 2***2 | ID SEAL | |
| 16 | 2***9 | JT-07-02 ELECTRIC DEVICE TRIM BAR (0.3M) | |
| 17 | 8***9 | Болт М6x16 | |
| 18 | 2***6 | COVER | |
| 19 | 2***2 | MFJT-GR180R WINDOW SEAL | |
| 20 | 2***4 | RIGHT REARVIEW MIRROR BRACKET | |
| 21 | 2***0 | Оболочка жгута проводов | |
| 22 | 2***8 | WELDING ASSEMBLY OF THE CAB | |
| 23 | 8***8 | SCREW M16 | |
| 24 | 8***3 | Washer | |
| 25 | 2***1 | FLYING RING SEALING PAD | |
| 26 | 2***2 | RUBBER COVER | |
| 27 | 2***0 | SEAT COVER PLATE | |
| 28 | 8***3 | Болт М10x25 | |
| 29 | 2***5 | FRONT HAND RAIL | |
| 30 | 2***5 | LEFT REARVIEW MIRROR BRACKET | |
| 31 | 2***0 | MFJT-GR180SEALED LINE | |
| 32 | 8***3 | BOLT M6x25 (DACROMET) | |
| 33 | 2***3 | LEFT LOCK | |
| 34 | 8***6 | Болт М8х20 | |
| 35 | 8***3 | Шайба | |
| 36 | 8***0 | M6 гайка (dacromet) | |
| 37 | 2***2 | Винт St4.2x16 | |
| 38 | 2***5 | LEFT SPRING LOCK ASSEMBLY | |
| 39 | 2***4 | LEFT DOOR ASSY | |
| 40 | 2***8 | GLASS ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
