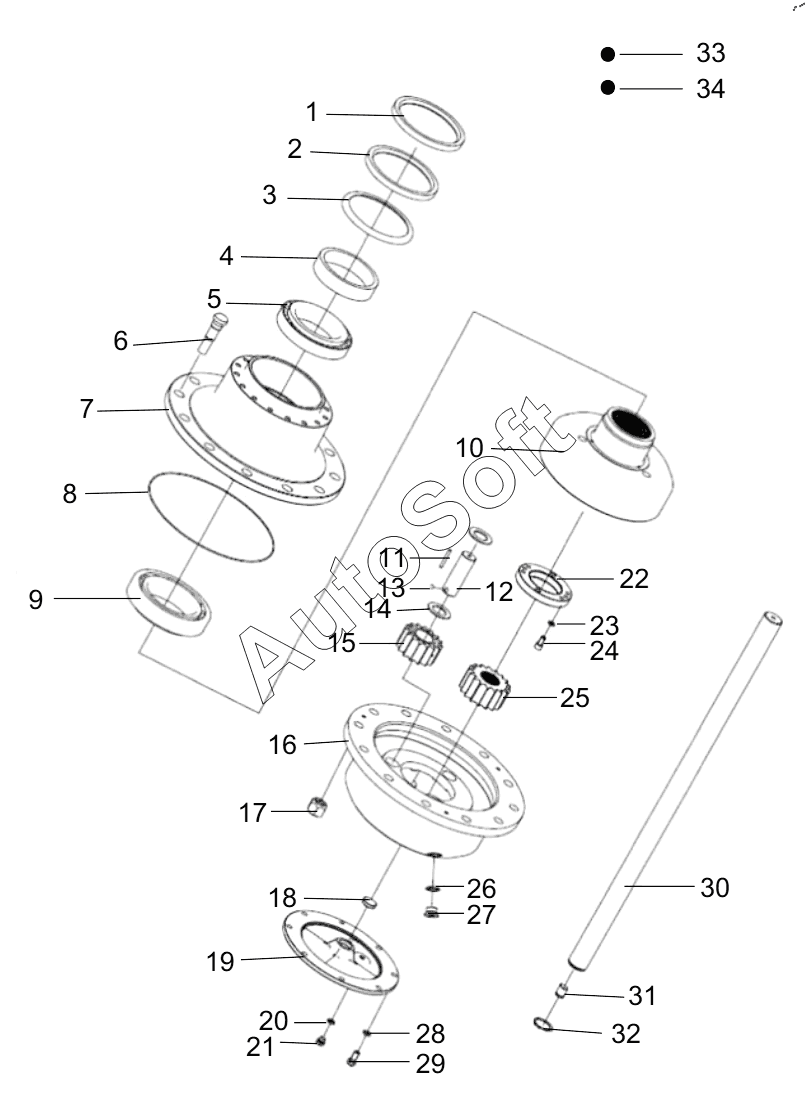

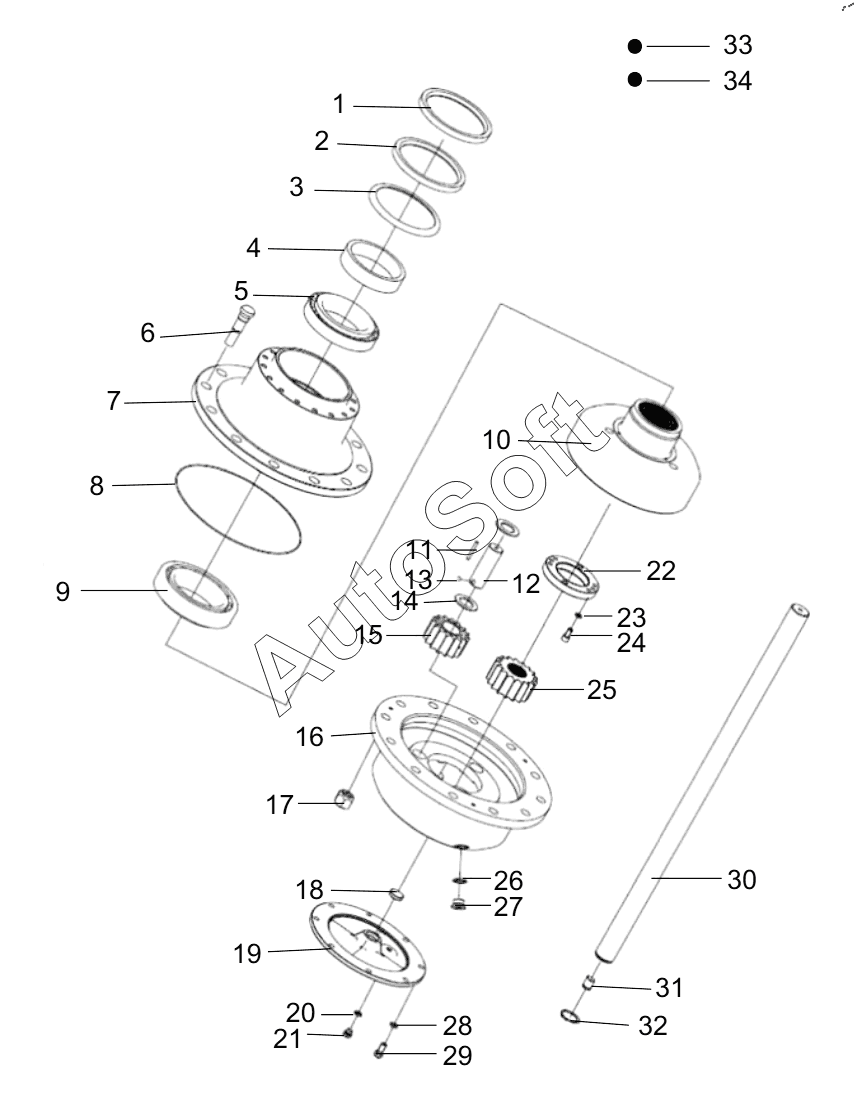

Каталог запасных частей к технике: XCMG LW300KN (2023). 275102136 FRONT AXLE WHEEL REDUCER ASSEMBLY
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | LIP-TYPE PACKING SEAL FB150x180x15 | |
| 2 | 8***5 | LIP-TYPE PACKING SEAL B150x180x15 | |
| 3 | 2***8 | BAFFLE-OIL PLATE | |
| 4 | 2***5 | SEAL SEAT | |
| 5 | 8***1 | BEARING 32024 | |
| 6 | 2***7 | BOLT | |
| 7 | 2***7 | WHEEL HUB | |
| 8 | 2***4 | ORING 309x3 | |
| 9 | 8***3 | BEARING 32026 | |
| 10 | 2***9 | INNER GEAR | |
| 11 | 2***5 | ROLL NEDDLE | |
| 12 | 2***2 | PLANETARY PINION SHAFT | |
| 13 | 8***2 | STEEL BALL 9.525 G10 ±0 | |
| 14 | 2***1 | WASHER | |
| 15 | 2***6 | GEAR PLANETARY | |
| 16 | 2***8 | DRUM HUB | |
| 17 | 2***6 | NUT | |
| 18 | 2***3 | LIMIT BLOCK | |
| 19 | 2***2 | SHAFT | |
| 20 | 8***5 | Washer 12 | |
| 21 | 2***1 | SCREW PLUGM12x1.25x9.5 | |
| 22 | 2***0 | NUT | |
| 23 | 8***4 | Шайба 10 | |
| 24 | 8***2 | SCREW M10x1x20 | |
| 25 | 2***9 | GEAR-SUN | |
| 26 | 8***7 | WASHER 24 | |
| 27 | 2***5 | SCREW PLUGM24x1.5 | |
| 28 | 8***1 | Spring Washer | |
| 29 | 8***9 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC M12x1.25x25 | |
| 30 | 2***7 | SHAFT | |
| 31 | 2***6 | ADJUSTING PILLAR | |
| 32 | 8***7 | SEPARATE BUSH 42 | |
| 33 | 2***3 | PLANETARY WHEEL FRAME ASSEMBLY (SPARE PARTS) | |
| 34 | 2***2 | BRIDGE WHEEL EDGE ASSEMBLY (SPARE PARTS) |
