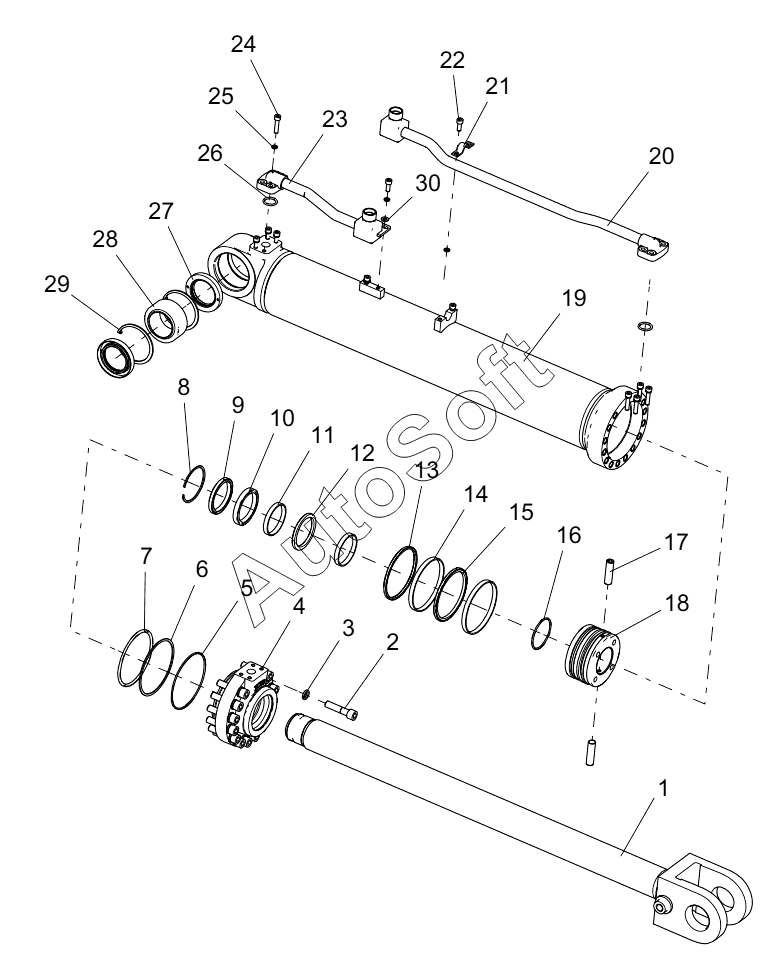

Каталог запасных частей к технике: XCMG LW300KN (2023). 803071237 LEFT BOOM CYLINDER
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 860129247 | 8***7 | SEALING PACKAGE | |
| 1 | 9***4 | PISTON POLE | |
| 2 | 8***3 | SCREW M14x60 | |
| 3 | 8***3 | Washer | |
| 4 | 9***3 | SLEEVE GUIDE | |
| 5 | 8***1 | ORING 135x3.1 | |
| 6 | 8***3 | SEPARATE BUSH 126x135x2 | |
| 7 | 8***3 | ORING 135x5.7 | |
| 8 | 9***8 | SEPARATE BUSH | |
| 9 | 8***9 | DUSTPROOF WASHER 70x84x8x11 | |
| 10 | 8***4 | SHAFT SEAL | |
| 11 | 8***3 | SUPPORT RING 75x70x9.7 | |
| 12 | 8***7 | CUSHION RING | |
| 13 | 8***9 | ANTI-POLLUTION RING | |
| 14 | 8***0 | SUPPORT RING 125x120x9.7 | |
| 15 | 8***1 | SEAL RING 109.5x125x6.3 | |
| 16 | 8***7 | ORING 75x3.1 | |
| 17 | 8***7 | SCREW | |
| 18 | 9***8 | PISTON | |
| 19 | 9***9 | CYLINDER | |
| 20 | 9***2 | OIL PIPE ASSY1 | |
| 21 | 9***2 | SUPPORT PLATE COVER | |
| 22 | 8***6 | SCREW M8x20 | |
| 23 | 9***3 | OIL PIPE ASSY2 | |
| 24 | 8***3 | SCREW M8x35 | |
| 25 | 8***0 | Шайба 8 | |
| 26 | 9***8 | ORING 24.99x3.53 | |
| 27 | 9***8 | END DUST SEAL | |
| 28 | 8***5 | Joint bearing | |
| 29 | 8***9 | Retainer | |
| 30 | 8***9 | Шайба 8 |
