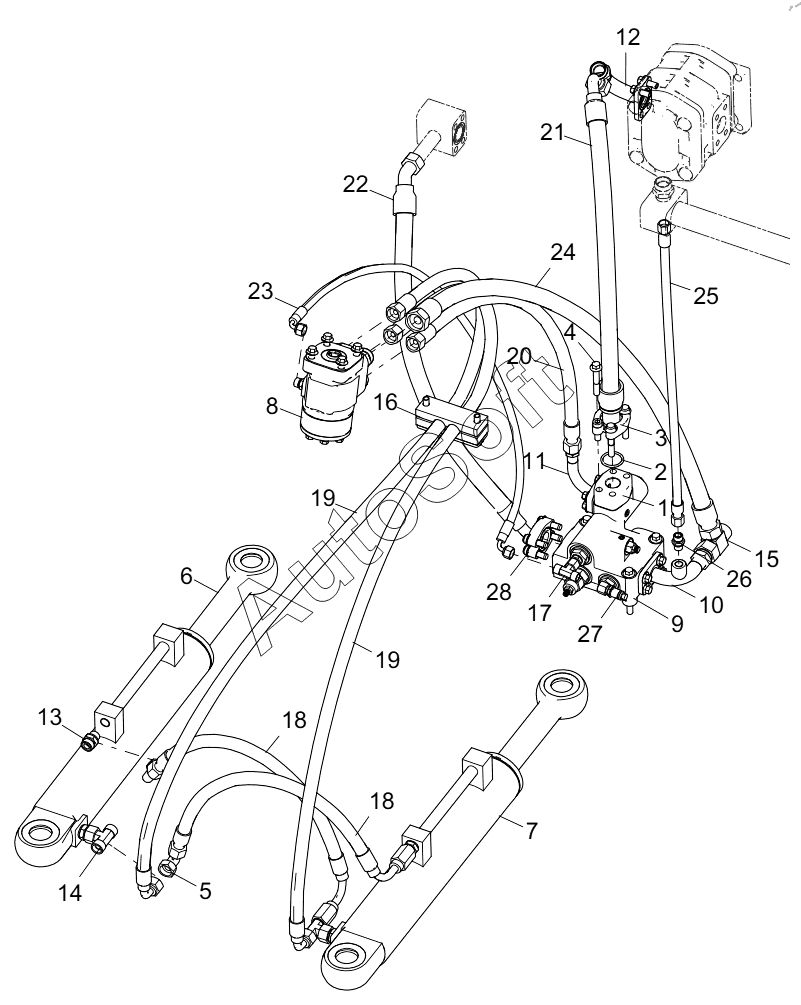

Каталог запасных частей к технике: XCMG LW300KN (2023). 252609933 STEERING SYSTEM
15
28
27
26
25
24
23
22
21
20
19
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | PRESSURE MEASUREMENT FLANGE | |
| 2 | 8***7 | ORING32.92x3.53 | |
| 3 | 8***4 | Блок фланцев | |
| 4 | 8***0 | Болт М10x60 | |
| 5 | 8***5 | Соединение | |
| 6 | 8***8 | RIGHT STEERING CYLINDER | |
| 7 | 8***9 | LEFT STEERING CYLINDER | |
| 8 | 2***0 | SPLINE SHAFT STEERING GEAR ASSY | |
| 9 | 2***5 | PRIORITY UNLOADING VALVE ASSEMBLY | |
| 10 | 2***5 | PRIORITY VALVE RETURN PORT PIPE ASSEMBLY | |
| 11 | 2***6 | PRIORITY VALVE CF PIPE ASSEMBLY | |
| 12 | 2***7 | STEERING PUMP OUTLET PORT PIPE ASSEMBLY | |
| 13 | 8***8 | Fitting | |
| 14 | 8***7 | Соединение | |
| 15 | 8***5 | SPLICE | |
| 16 | 2***9 | Трубодержатель | |
| 17 | 8***3 | CONNECTOR | |
| 18 | 8***3 | HOSE ASSEMBLY | |
| 19 | 8***2 | HOSE ASSEMBLY | |
| 20 | 8***6 | HOSE ASSEMBLY | |
| 21 | 2***6 | HOSE ASSEMBLY | |
| 22 | 2***4 | HOSE ASSEMBLY | |
| 23 | 8***0 | HOSE ASSEMBLY | |
| 24 | 8***0 | HOSE ASSEMBLY | |
| 25 | 8***7 | Шланг в сборе | |
| 26 | 8***1 | CONNECTOR | |
| 27 | 8***6 | Test Adapter | |
| 28 | 2***9 | FLANGE |
