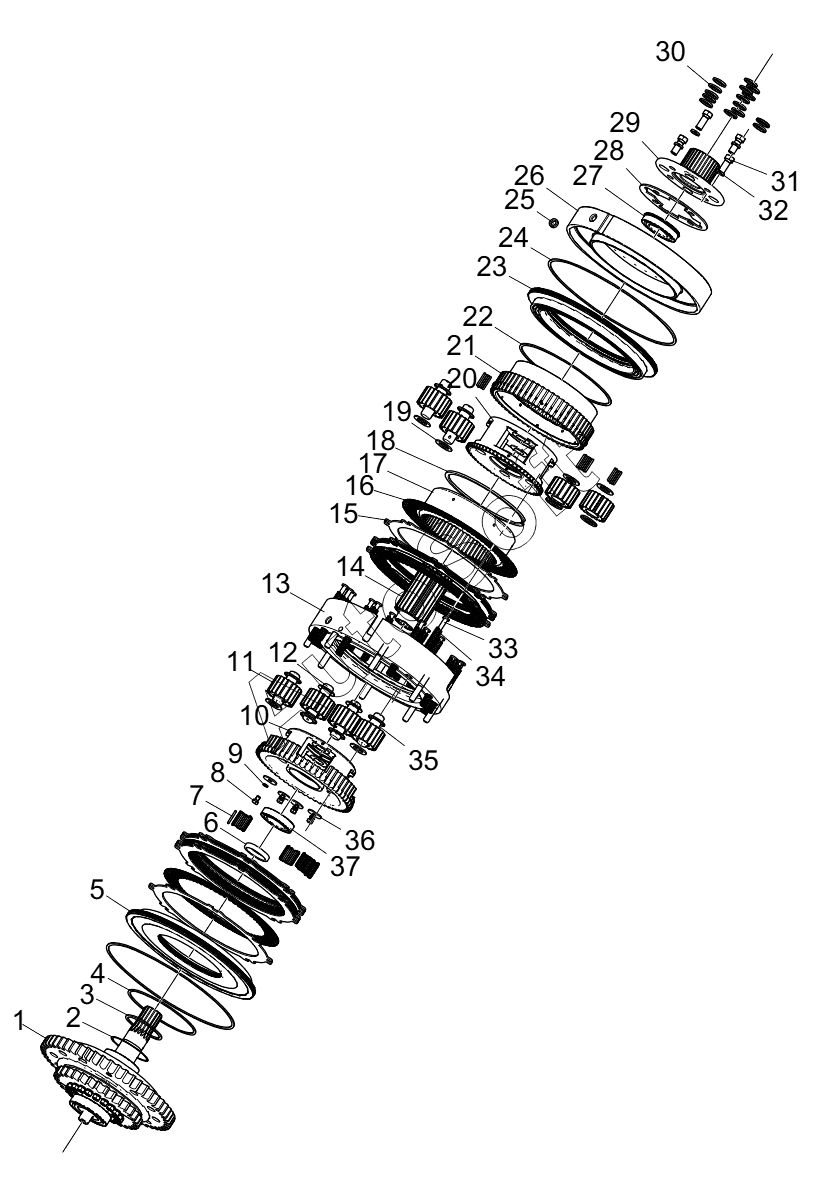

Каталог запасных частей к технике: XCMG LW300KN (2023). 272200615 FOUTH AXLE ASSEMBLY
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 272200604 | 2***4 | REVERSE PLANET CARRIER REPAIR KIT | |
| 272200742 | 2***2 | PLANETARY CARRIER FOR 1ST GEAR | |
| 1 | 8***0 | OVERRUN CLUTCH ASSEMBLY | |
| 2 | 2***0 | ADJUSTING GASKET | |
| 3 | 8***9 | Retainer | |
| 4 | 2***1 | INTERNAL SEAL RING | |
| 5 | 2***8 | REVERSE PISTON | |
| 6 | 2***5 | SEPARATE BUSH | |
| 7 | 8***0 | ROLL NEDDLE 4x34.8 G2 -3-5 | |
| 8 | 8***2 | BOLTM8x12 | |
| 9 | 8***9 | Washer | |
| 10 | 2***5 | REVERSE PLANETARY CARRIER | |
| 11 | 2***6 | GEAR PLANETARY | |
| 12 | 2***0 | PLANETARY GEAR SHAFT FOR 1ST GEAR | |
| 13 | 2***0 | FRICTION PLATE ISOLATION CARRIER ASSEMBLY_ | |
| 14 | 2***3 | GEAR-SUN | |
| 15 | 2***1 | DRIVEN PLATE FOR 1ST/REVERSE GEARS | |
| 16 | 2***7 | DRIVE PLATE FOR 1ST/REVERSE GEARS | |
| 17 | 2***4 | REVERSE INNER GEAR RING | |
| 18 | 2***3 | SEPARATE BUSH | |
| 19 | 2***9 | SPACER | |
| 20 | 2***3 | PLANETARY CARRIER FOR 1ST GEAR | |
| 21 | 2***8 | INNER GEAR RING | |
| 22 | 2***4 | SEAL RING | |
| 23 | 2***6 | PISTON FOR 1ST GEAR | |
| 24 | 2***0 | EXTERNAL SEAL RINGS | |
| 25 | 2***8 | RECTANGULAR SEALING RING | |
| 26 | 2***7 | CYLINDER FOR 1ST GEAR | |
| 27 | 8***9 | BEARING 6210 NR | |
| 28 | 2***1 | LOCK DISC_ | |
| 29 | 2***9 | CONNECTING DISC FOR DIRECT GEAR_ | |
| 30 | 2***0 | SPACER SLEEVE | |
| 31 | 8***9 | SLEEVE, SCREW, ANDNUT SUB-ASSY METRIC M14x1.5x35 | |
| 32 | 8***0 | WASHER 14 | |
| 33 | 2***6 | SPRING HINGE | |
| 34 | 2***5 | SPRING | |
| 35 | 2***7 | REVERSE PLANETARY SHAFT | |
| 36 | 2***5 | LOCK WASHER | |
| 37 | 8***4 | BEARING 6010 E |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
