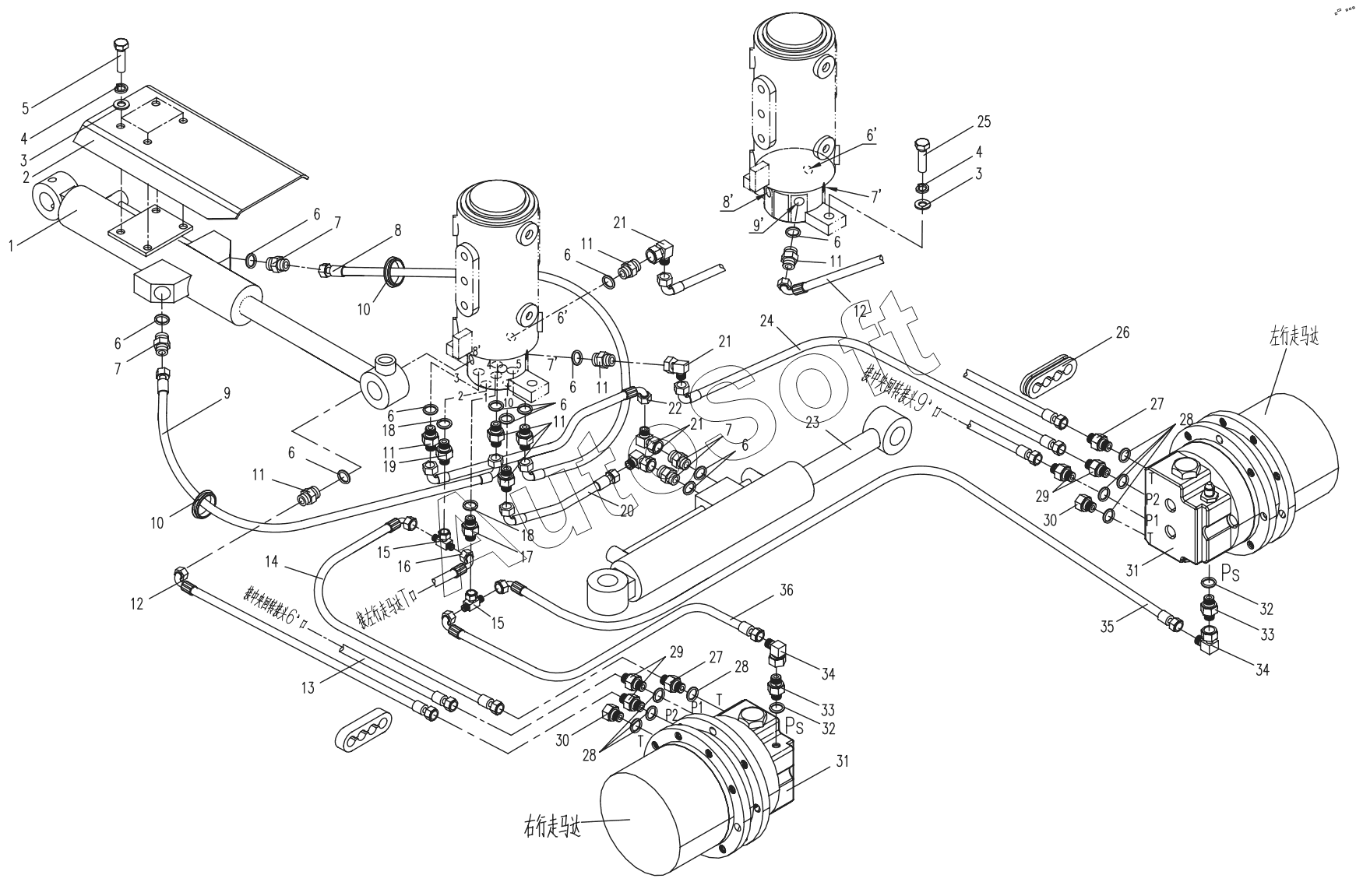

Каталог запасных частей к технике: Yuchai YC08-8 (2009). HYDRAULIC SYSTEM FOR CHASSIS (APPLY TO 80501 TYPE)
28
28
28
20
21
21
21
22
23
24
25
26
27
27
19
29
29
30
30
31
31
32
32
33
33
34
34
35
36
10
10
2
3
3
4
4
5
6
6
6
6
6
6
6
6
6
7
7
7
8
9
1
11
11
11
11
11
11
12
12
13
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Dozer cylinder assembly | |
| 2 | 8***6 | Protective plate | |
| 3 | 1***1 | Washer | |
| 4 | 1***3 | Spring washer | |
| 5 | M***3 | Bolt | |
| 6 | 1***O | Combinatory washer | |
| 7 | 8***8 | Bolt joint | |
| 8 | 8***0 | Rubber pipe assembly | |
| 9 | 8***0 | Rubber pipe assembly | |
| 10 | 8***7 | Rubber sleeve | |
| 11 | 8***1 | Bolt joint | |
| 12 | 8***0 | Rubber pipe assembly | |
| 13 | 8***0 | Rubber pipe assembly | |
| 14 | 8***0 | Rubber pipe assembly | |
| 15 | 8***4 | Tee joint | |
| 16 | 8***0 | Rubber pipe assembly | |
| 17 | 8***3 | Bolt joint | |
| 18 | 1***O | Conbinatory washer | |
| 19 | 8***2 | Bolt joint | |
| 20 | 8***0 | Rubber pipe assembly | |
| 21 | 8***2 | Square joint | |
| 22 | 8***0 | Rubber pipe assembly | |
| 23 | 8***0 | Adjusted-cylinder assembly | |
| 24 | 8***0 | Rubber pipe assembly | |
| 25 | M***3 | Bolt | |
| 26 | 8***8 | Rubber sleeve | |
| 27 | 8***1 | Bolt joint | |
| 28 | 1***O | O rubber seal ring | |
| 29 | 8***2 | Bolt joint | |
| 30 | 8***9 | Screw plug | |
| 31 | 8***0 | Traveling motor | |
| 32 | 1***1 | O rubber seal ring | |
| 33 | 8***2 | Bolt joint | |
| 34 | 8***1 | Square joint | |
| 35 | 8***0 | Rubber pipe assembly | |
| 36 | 8***0 | Rubber pipe assembly |
