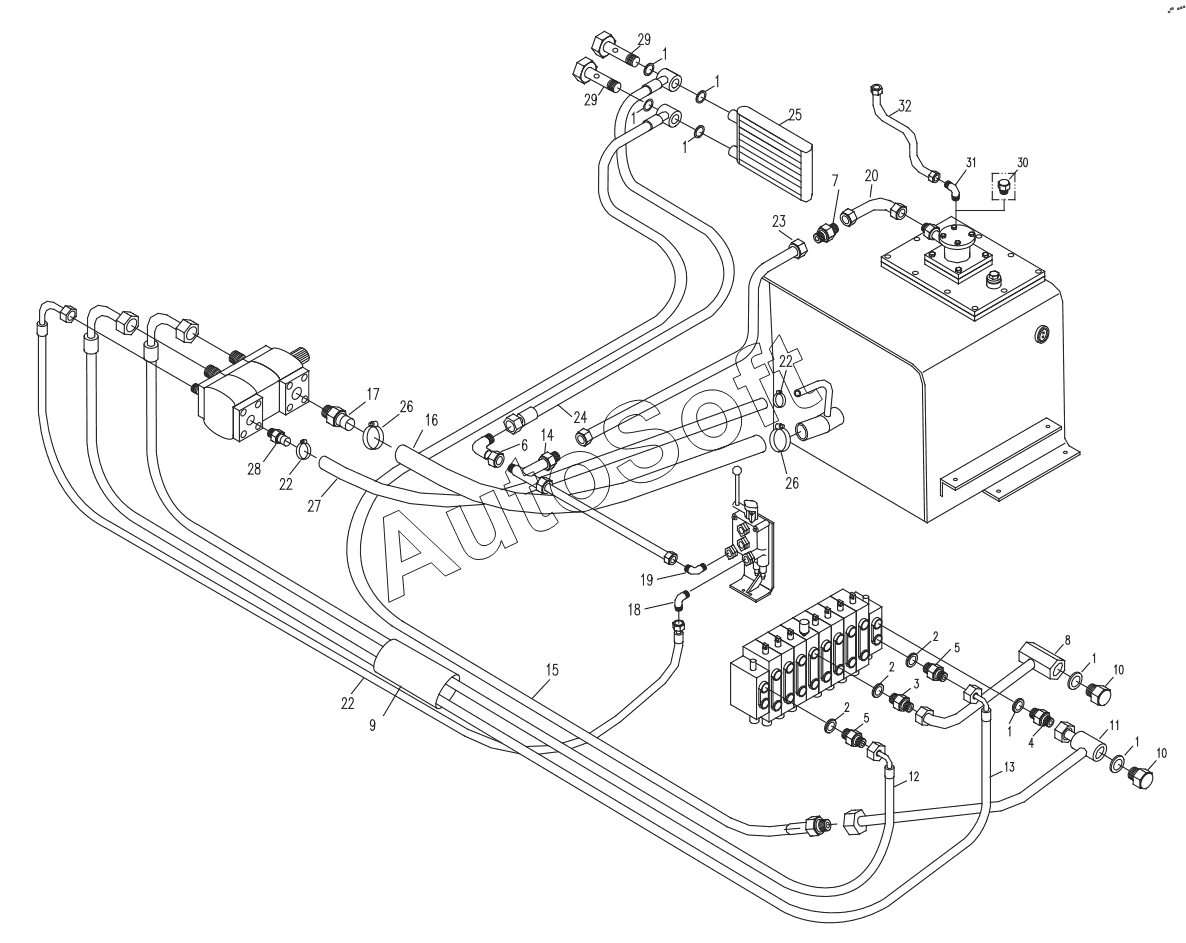

Каталог запасных частей к технике: Yuchai YC13. OIL SUPPLY AND RETURN CIRCUIT (Applicable to models 801, 801A, 801M, and 801L)
17
32
31
30
29
29
28
27
26
26
25
24
23
22
22
22
20
19
18
1
1
1
1
1
1
1
16
15
14
13
12
11
10
10
9
8
7
6
5
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***7 | Washer 33 | |
| 2 | J***7 | Washer 33 | |
| 3 | 8***6 | Bolt jint | |
| 4 | 8***5 | Bolt joint | |
| 5 | 8***1 | Bolt joint | |
| 6 | G***3 | Pipe joint | |
| 7 | G***3 | Joint body | |
| 8 | 8***0 | Confluenced high pressur | |
| 9 | 8***4 | Rubber pipe bush | |
| 10 | 8***4 | Bolt plug | |
| 11 | 8***0 | Confluenced oil-return pipe | |
| 12 | 8***0 | Rubber pipe assembly | |
| 13 | 8***0 | Rubber pipe assembly | |
| 14 | 8***0 | T-connection | |
| 15 | 8***0 | Rubber pipe assembly | |
| 16 | 8***5 | Oil-intake pipe | |
| 17 | 8***4 | Rear pump intake joint | |
| 18 | 8***9 | Square joint | |
| 19 | 8***7 | Square jont | |
| 20 | 8***0 | Oil return bend pipe | |
| 21 | 8***0 | Rubber pipe assembly | |
| 22 | J***6 | Staple bolt 13-20 | |
| 23 | 8***0 | Oil return bend pipe | |
| 24 | 8***0 | Rubber pipe assembly | |
| 25 | 8***0 | Cooler assembly | |
| 26 | J***6 | Staple bolt 25-37 | |
| 27 | 8***6 | Oil-intake pipe | |
| 28 | 8***3 | Front pump intak jaint | |
| 29 | 8***1 | Bolt | |
| 30 | 8***2 | Bolt plup | |
| 31 | 8***8 | Spuare joint | |
| 32 | 8***0 | Vent bent pipe |
