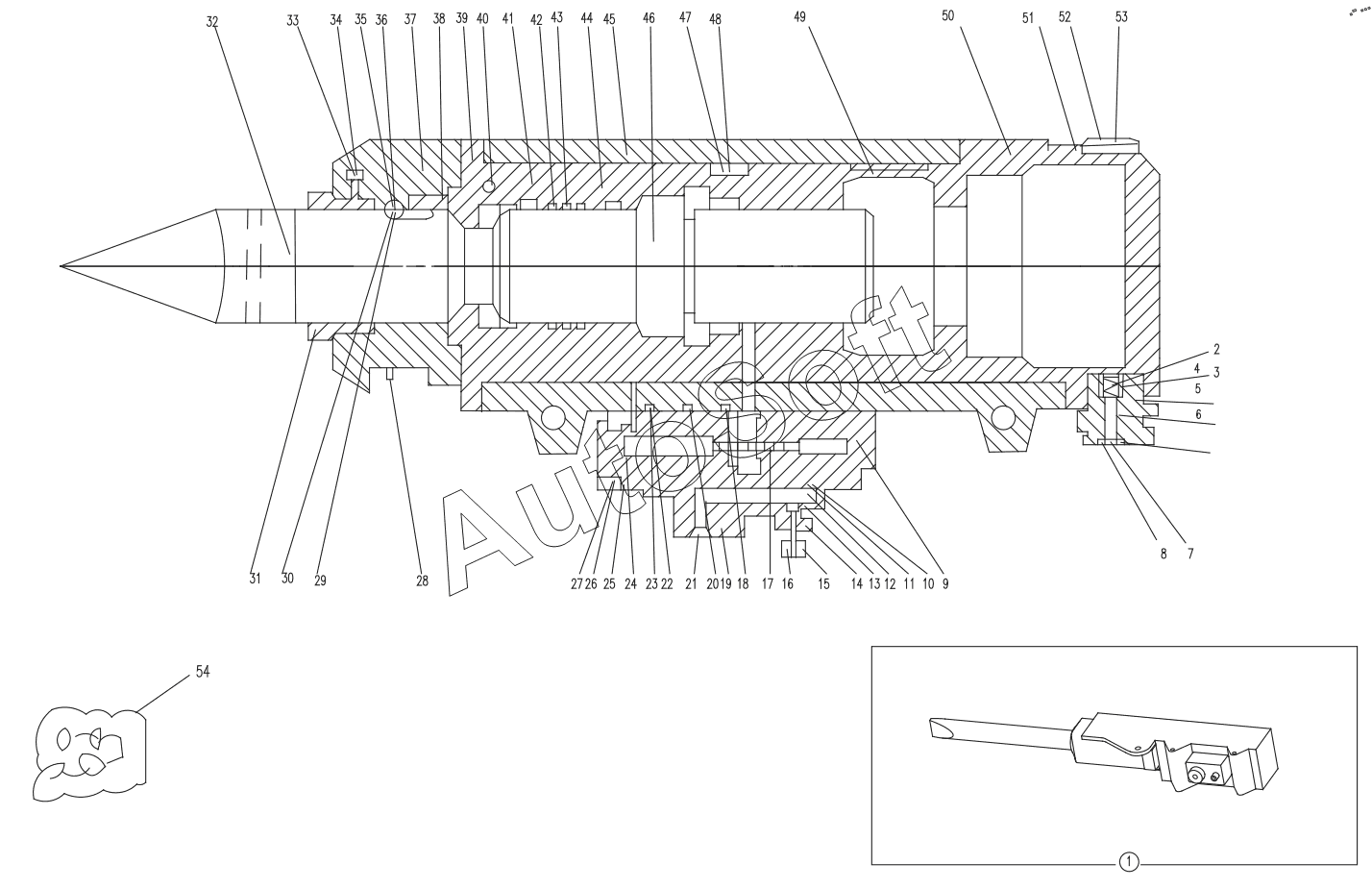

Каталог запасных частей к технике: Yuchai YC13. HYDRAULIC BREAKER YC70
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | YC70 Bueaker | |
| 2 | Y***2 | Check valve spring | |
| 3 | G***2 | "O"ring 18x2.65 | |
| 4 | G***2 | "O"ring 18x2.65 | |
| 5 | Y***3 | Air inlet | |
| 6 | G***2 | "O"ring 18x2.65 | |
| 7 | Y***1 | Check valve | |
| 8 | Y***5 | Safety cap | |
| 9 | Y***5 | Big valve cap | |
| 10 | G***2 | "O"ring 18x2.65 | |
| 11 | Y***2 | Stopper | |
| 12 | S***1 | Plug Z 3/8” | |
| 13 | Y***0 | Valve block | |
| 14 | Y***6 | Joint | |
| 15 | J***7 | Washer 33 | |
| 16 | Y***7 | Safety cap | |
| 17 | Y***8 | Small Valve rod | |
| 18 | Y***9 | Stopper | |
| 19 | S***1 | Plug Z 1/8” | |
| 20 | G***2 | "O"ring 18x2.65 | |
| 21 | S***1 | Plug Z 1/2” | |
| 22 | G***2 | "O"ring 18x2.65 | |
| 23 | Y***4 | Stopper | |
| 24 | Y***1 | Valve stem | |
| 25 | Y***3 | Small valve cap | |
| 26 | G***6 | Socket cap serew M10x30 | |
| 27 | G***7 | Spring washer 10 | |
| 28 | G***4 | Oil cup M10x1 | |
| 29 | G***6 | Pin 8x45 | |
| 30 | Y***1 | Washer | |
| 31 | Y***9 | Lower guide bush | |
| 32 | Y***0 | Drill rod | |
| 33 | Y***4 | Rubber plug | |
| 34 | G***7 | Steel ball d6 | |
| 35 | Y***2 | Pin | |
| 36 | Y***3 | Nylon washr | |
| 37 | Y***8 | Lower cylinder block | |
| 38 | Y***7 | Upper guide bush | |
| 39 | Y***6 | Connect flange | |
| 40 | G***7 | Pin B6h8x12 | |
| 41 | Y***7 | Lower cylinder bush | |
| 42 | Y***8 | Dust prooof ringd45 | |
| 43 | Y***9 | “Y”ringdd | |
| 44 | Y***1 | Cylinder bushing | |
| 45 | Y***5 | Middle cylinder block | |
| 46 | Y***0 | Impact piston | |
| 47 | Y***2 | Stopper | |
| 48 | G***2 | "O"ring 18x2.65 | |
| 49 | Y***3 | Upper cylinder bush | |
| 50 | Y***4 | Upper bolck | |
| 51 | G***5 | Washer 24 | |
| 52 | Y***5 | Nut | |
| 53 | Y***6 | Stud bolt | |
| 54 | Y***4 | Seal kit |
