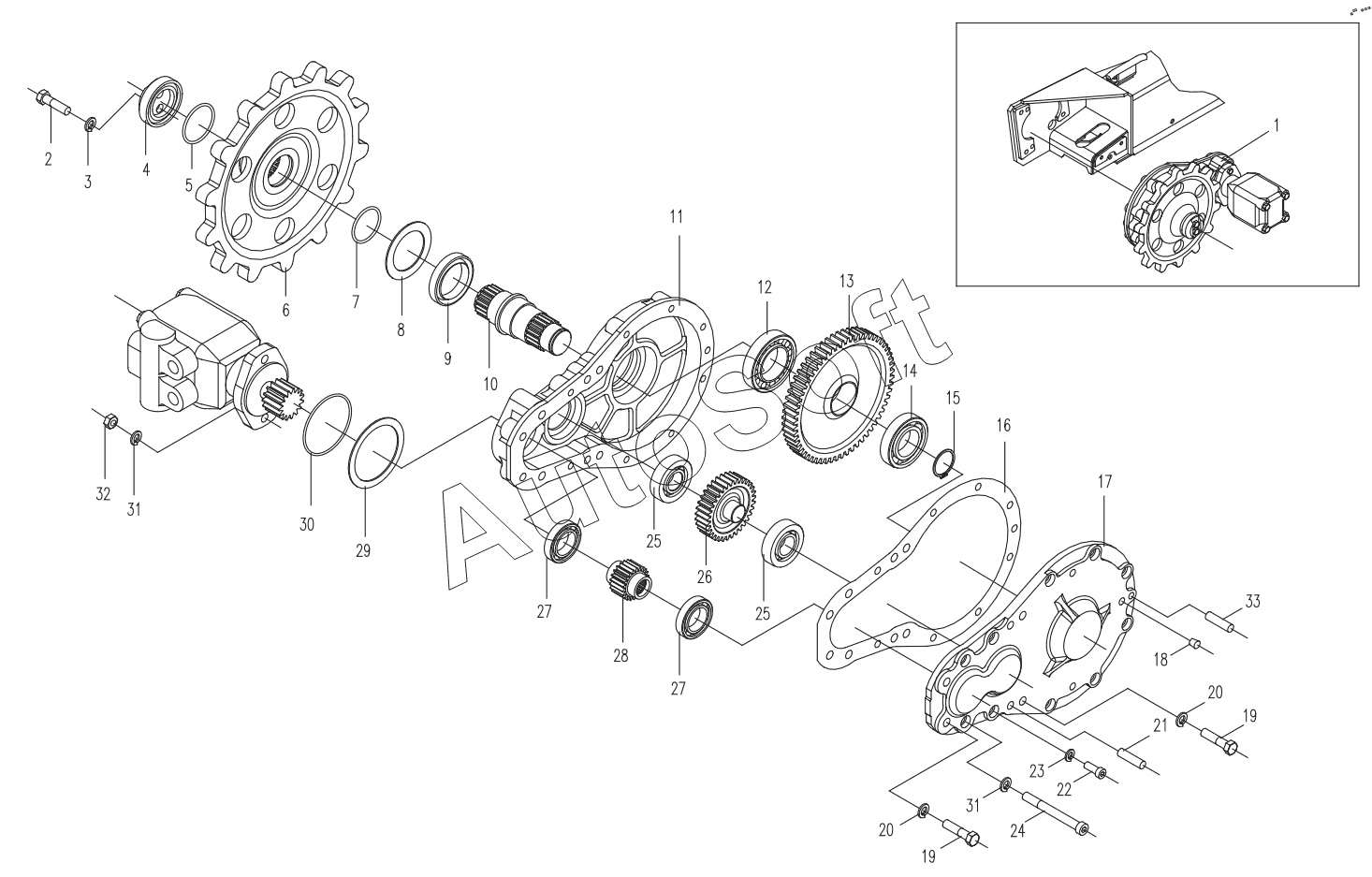

Каталог запасных частей к технике: Yuchai YC13. TRAVELING REDUCER CASE
26
18
19
19
20
20
21
22
23
24
25
25
17
27
27
28
29
30
31
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Traveling reducer case | |
| 2 | G***6 | Bolt M12x30 | |
| 3 | G***7 | Spring washer 10 | |
| 4 | 8***5 | End cover | |
| 5 | G***2 | "O"ring 18x2.65 | |
| 6 | 8***1 | Driving wheel | |
| 7 | G***6 | "O"ring50x3.55 | |
| 8 | 8***7 | Stop spring | |
| 9 | Z***9 | Seal M55x78x16 | |
| 10 | 8***6 | Axis | |
| 11 | 8***1 | Case inside block | |
| 12 | G***4 | Roller axletree 50x90x20 | |
| 13 | 8***4 | Big gear | |
| 14 | G***0 | Bearing 40x80x18 | |
| 15 | G***6 | Stop ring 30 | |
| 16 | 8***8 | Paper spacer | |
| 17 | 8***9 | Case outside block | |
| 18 | J***6 | Screw plug BZG1/4' | |
| 19 | G***6 | Bolt M12x30 | |
| 20 | G***7 | Spring washer 10 | |
| 21 | G***6 | Pin A12x45 | |
| 22 | G***5 | Bolt M8x16 | |
| 23 | G***7 | Spring washer 10 | |
| 24 | G***5 | Bolt M8x16 | |
| 25 | G***6 | Ball axletree 106 | |
| 26 | 8***3 | Idler wheel | |
| 27 | G***6 | Ball axletree 106 | |
| 28 | 8***2 | Pinion | |
| 29 | 8***2 | Spacer | |
| 30 | G***6 | "O"ring 90x3.1 | |
| 31 | G***7 | Spring washer 10 | |
| 32 | G***5 | Nut M12 | |
| 33 | G***6 | Pin A12x45 |
