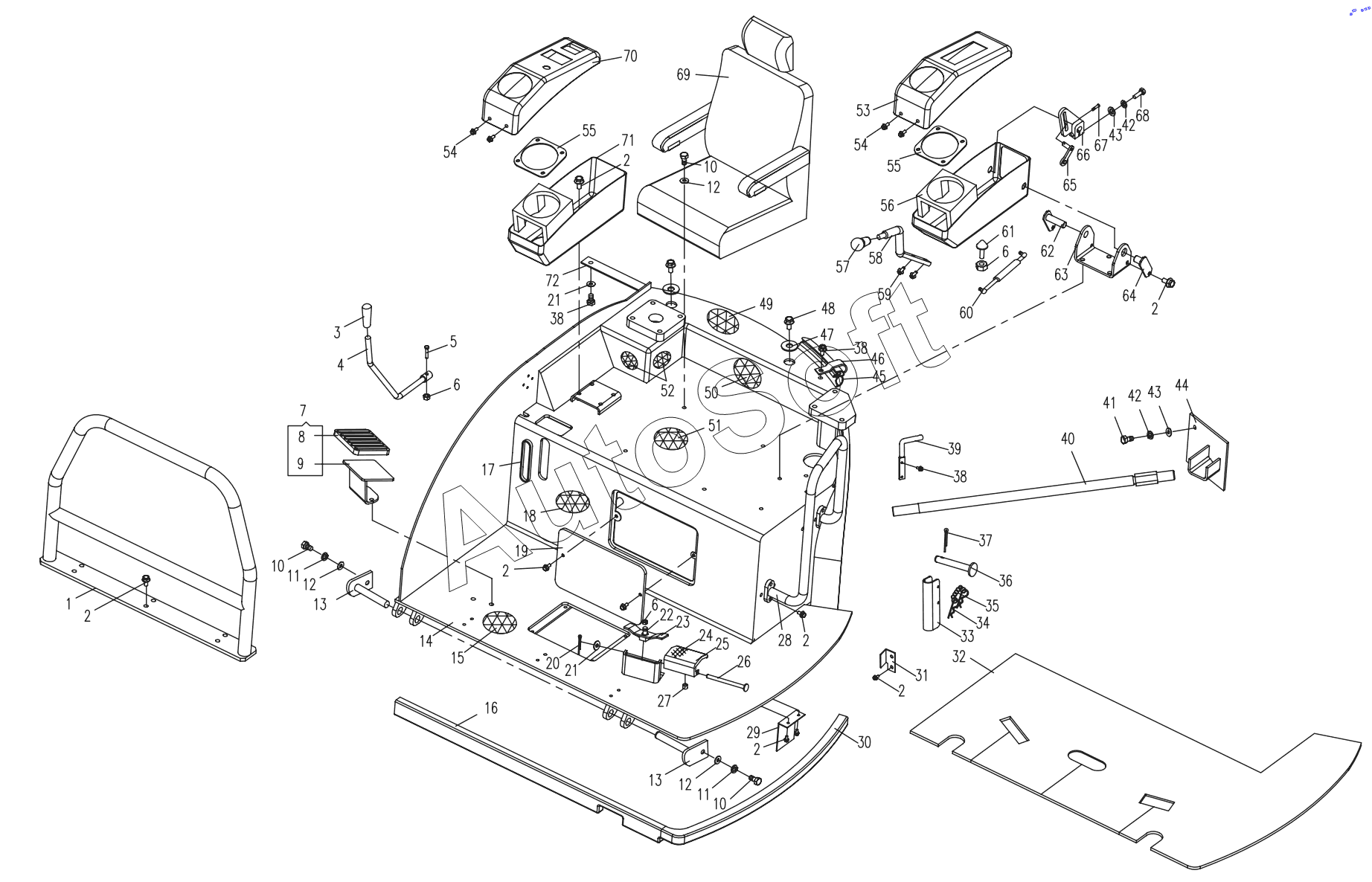

Каталог запасных частей к технике: Yuchai YC25SR (2009). CONTROL MECHANISM (APPLY TO 82601 TYPE)
46
54
54
53
52
51
50
49
48
47
55
55
45
44
43
43
42
42
41
40
39
38
38
38
64
72
71
70
69
68
67
66
65
37
63
62
61
60
59
58
57
56
10
10
10
18
17
16
15
14
13
13
12
12
12
11
11
19
9
8
7
6
6
5
4
3
2
2
2
2
2
2
2
28
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***A | Front Handrail | |
| 2 | M***9 | Bolt | |
| 3 | 8***0 | Handle ball | |
| 4 | 8***A | Bulldoze-valve Rod | |
| 5 | M***3 | Bolt | |
| 6 | M***0 | Nut | |
| 7 | 8***A | Footplate assembly | |
| 8 | 8***1 | Rubber footplate | |
| 9 | 8***A | Footplate pedestal | |
| 10 | M***3 | Bolt | |
| 11 | 8***3 | Spring Washer | |
| 12 | 8***1 | Washer | |
| 13 | 8***0 | Turnning pin | |
| 14 | 8***B | Motherboard | |
| 15 | 8***1 | Sponge | |
| 16 | 8***0 | Front Template | |
| 17 | 8***7 | Dust Catcher | |
| 18 | 8***5 | Sponge | |
| 19 | 8***8 | Cover | |
| 20 | 2***1 | Cotter pin | |
| 21 | 6***1 | Washer | |
| 22 | 8***2 | Screw | |
| 23 | 8***0 | Footplate | |
| 24 | 8***1 | Rubber footplate | |
| 25 | 8***0 | Footplate Cover | |
| 26 | 6***2 | Pin | |
| 27 | 8***2 | Rubber mat | |
| 28 | 8***A | Left Handrail | |
| 29 | 8***4 | Valve Plate | |
| 30 | 8***B | Left Template | |
| 31 | 8***2 | Limit Plate | |
| 32 | 8***A | Floor Glue | |
| 33 | 8***1 | Locking Lever | |
| 34 | 8***9 | Flcxible pin | |
| 35 | 8***3 | Chain | |
| 36 | 8***A | Turn pin | |
| 37 | 4***1 | Cotter pin | |
| 38 | M***3 | Bolt | |
| 39 | 8***3 | Locking Rod | |
| 40 | 8***0 | Safety Bar for Controls | |
| 41 | M***3 | Bolt | |
| 42 | 1***3 | Spring washer | |
| 43 | 1***1 | Washer | |
| 44 | 8***0 | Support Seat | |
| 45 | 8***B | Joint Strip | |
| 46 | 8***1 | Gusset Plate | |
| 47 | 8***9 | Big Washer | |
| 48 | M***9 | Bolt | |
| 49 | 8***4 | Sponge | |
| 50 | 8***7 | Sponge | |
| 51 | 8***3 | Sponge | |
| 52 | 8***6 | Sponge | |
| 53 | 8***1 | Upper-left Box | |
| 54 | M***9 | Bolt | |
| 55 | 8***4 | Mat | |
| 56 | 8***0 | Lower-left Box | |
| 57 | 8***0 | Handle Ball | |
| 58 | 8***A | Left Control Rod | |
| 59 | M***9 | Bolt | |
| 60 | 8***0 | Gas spring | |
| 61 | 8***3 | Cap of bolt | |
| 62 | 8***0 | Fix pin | |
| 63 | 8***B | Supporting | |
| 64 | 8***B | Fix pin | |
| 65 | 8***0 | Handspike of safety valve | |
| 66 | 8***0 | Supporting | |
| 67 | M***8 | Bolt | |
| 68 | M***3 | Bolt | |
| 69 | 8***6 | Seat | |
| 70 | 8***1 | Upper-right Box | |
| 71 | 8***0 | Lower-right Box | |
| 72 | 8***1 | Plate |
