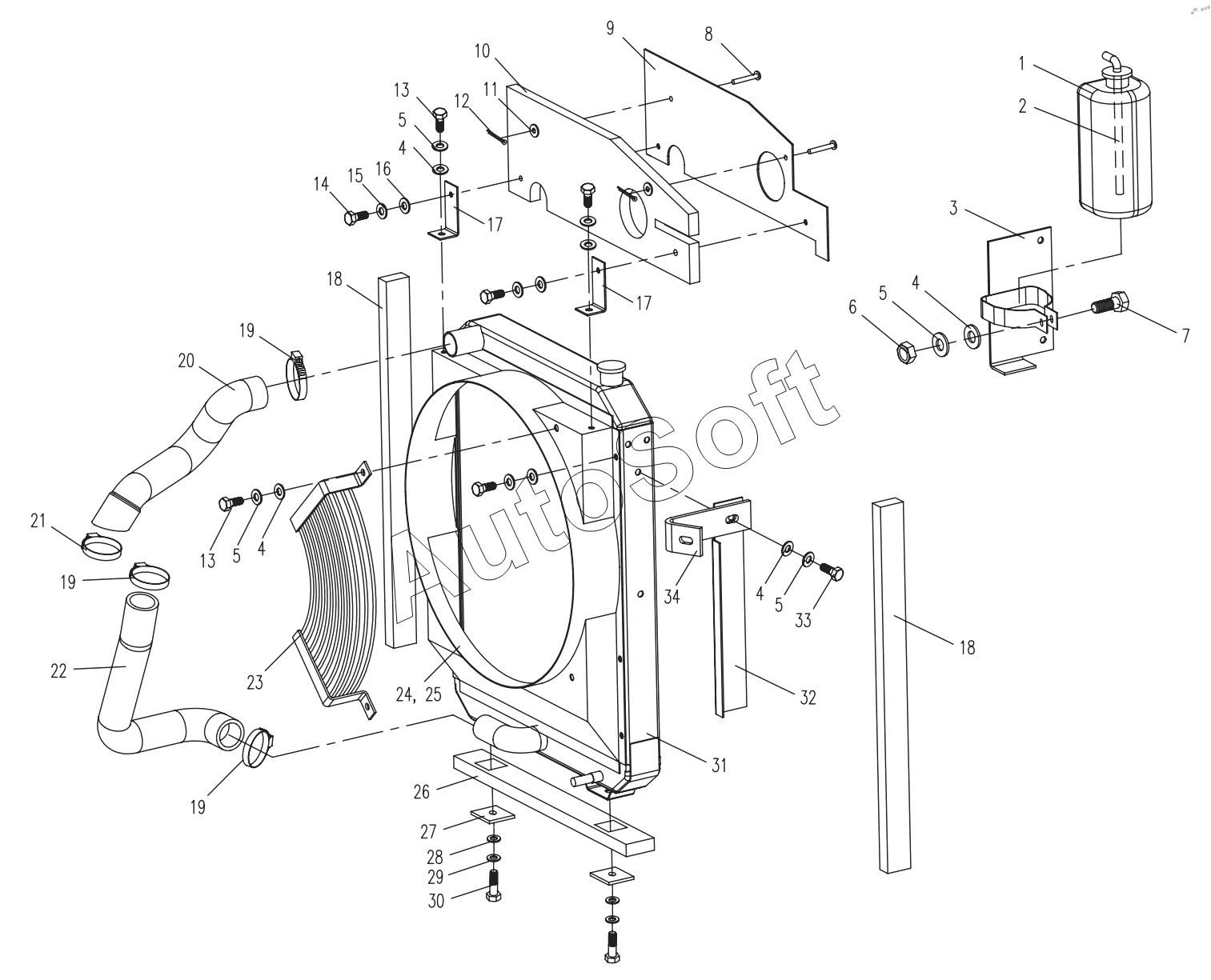

Каталог запасных частей к технике: Yuchai YC25SR (2009). COOLING SYSTEM (APPLY TO 82601 TYPE)
27
19
19
19
20
21
22
23
24
25
26
18
18
28
29
30
31
32
33
34
10
2
3
4
4
4
4
5
5
5
5
6
7
8
9
1
11
12
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Balancing container | |
| 2 | 8***4 | Rubber pipe | |
| 3 | 8***0 | Bracket | |
| 4 | 8***1 | Washer | |
| 5 | 8***3 | Spring Washer | |
| 6 | M***0 | Nut | |
| 7 | M***3 | Bolt | |
| 8 | 4***2 | Pin shaft | |
| 9 | 8***A | Upper wind separate plate | |
| 10 | 8***6 | Heat-insulation spacer | |
| 11 | 8***3 | Pin | |
| 12 | 1***1 | Cotter pin | |
| 13 | M***3 | Bolt | |
| 14 | M***3 | Bolt | |
| 15 | 6***3 | Spring washer | |
| 16 | 6***1 | Washer | |
| 17 | 8***4 | Upper dead plate | |
| 18 | 8***8 | Left heat-insulation spacer | |
| 19 | d***2 | Hoop | |
| 20 | 8***A | Upper water pipe | |
| 21 | d***2 | Hoop | |
| 22 | 8***2 | Lower water pipe | |
| 23 | 8***A | Fender | |
| 24 | 8***A | Fan guide | |
| 25 | 8***3 | Seal | |
| 26 | 8***7 | Lower dead plate | |
| 27 | 8***1 | Rubber spacer | |
| 28 | 1***1 | Washer | |
| 29 | 1***3 | Spring Washer | |
| 30 | M***3 | Bolt | |
| 31 | 8***0 | Radiator | |
| 32 | 8***A | Litter dead plate | |
| 33 | M***3 | Bolt | |
| 34 | 8***5 | Radiator dead plate |
