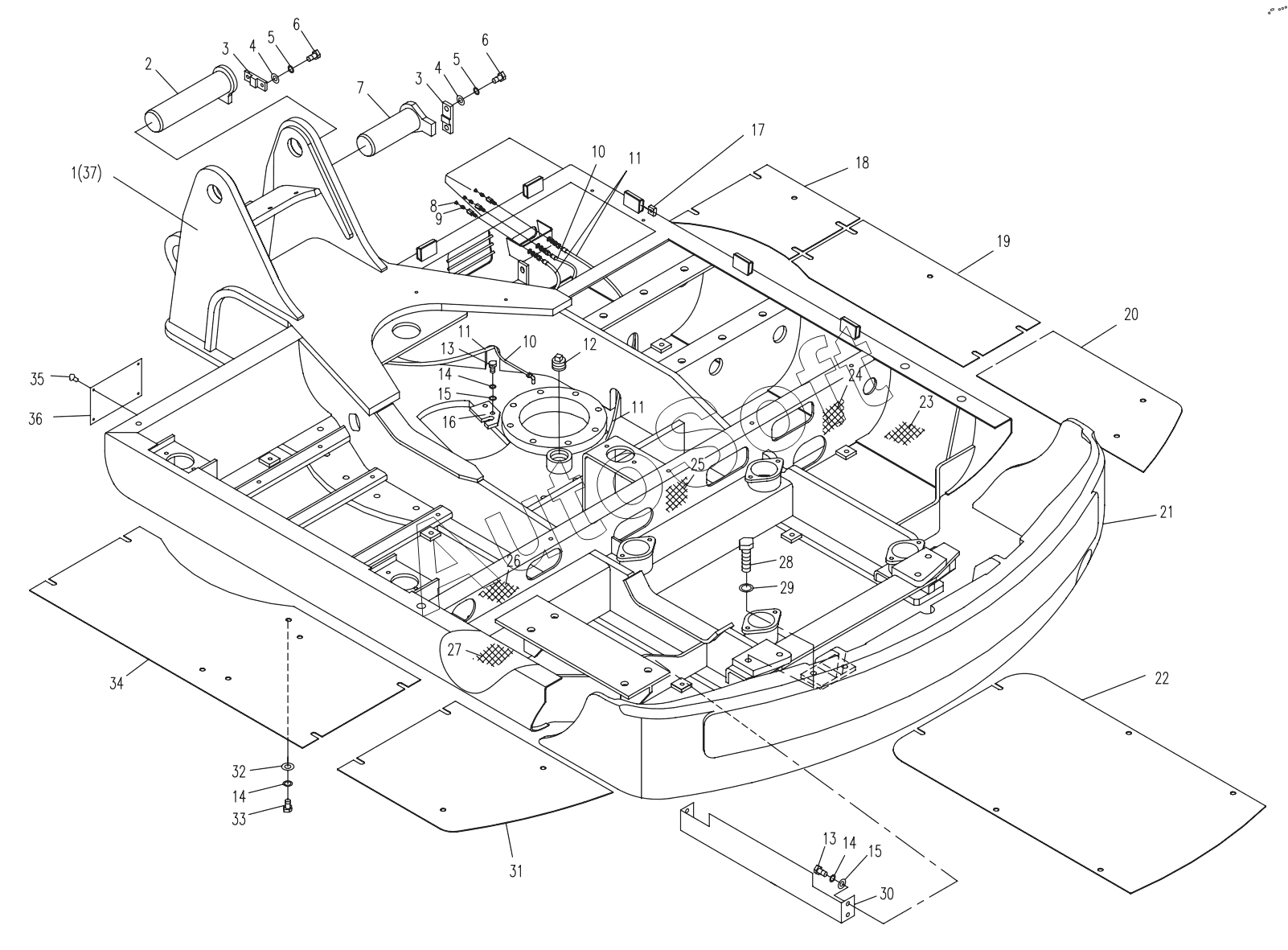

Каталог запасных частей к технике: Yuchai YC55-8. SLEWING PLATFORM (APPLY TO 850H01)
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
10
2
3
3
4
4
5
5
6
6
7
8
9
1
11
11
11
12
13
13
14
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Platform | |
| 2 | 8***0 | Shafl pin | |
| 3 | 8***3 | Locking board | |
| 4 | 1***1 | Washer | |
| 5 | 1***3 | Spring Washer | |
| 6 | M***3 | Bolt | |
| 7 | 8***0 | Shaft pin | |
| 8 | 8***1 | Cap for oil cup | |
| 9 | M***1 | Grease Cup | |
| 10 | 8***0 | Injection pipe | |
| 11 | 8***0 | Injection pipe | |
| 12 | 8***3 | Screw plug | |
| 13 | M***3 | Bolt | |
| 14 | 1***3 | Spring washer | |
| 15 | 1***1 | Washer | |
| 16 | 8***2 | Locking board | |
| 17 | 8***2 | Nut body | |
| 18 | 8***2 | Right-ahead cover board | |
| 19 | 8***3 | Right-Middle cover board | |
| 20 | 8***3 | Right-hind cover board | |
| 21 | 8***2 | Counter weight | |
| 22 | 8***5 | Middle cover board | |
| 23 | 8***5 | Sponge of platform starboard | |
| 24 | 8***4 | Sponge of crossbeam starboard | |
| 25 | 8***6 | Sponge of crossbeam midst | |
| 26 | 8***8 | Sponge of crossbeam nearside | |
| 27 | 8***7 | Sponge of platform nearside | |
| 28 | M***3 | Bolt | |
| 29 | 8***9 | Thick washer | |
| 30 | 8***6 | Heat insulation board | |
| 31 | 8***7 | Left-ahead cover board | |
| 32 | 1***1 | Washer | |
| 33 | M***3 | Bolt | |
| 34 | 8***8 | Left-adead cover bora | |
| 35 | 4***8 | Rivet | |
| 36 | T***1 | Scutcheon(Chinese) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
