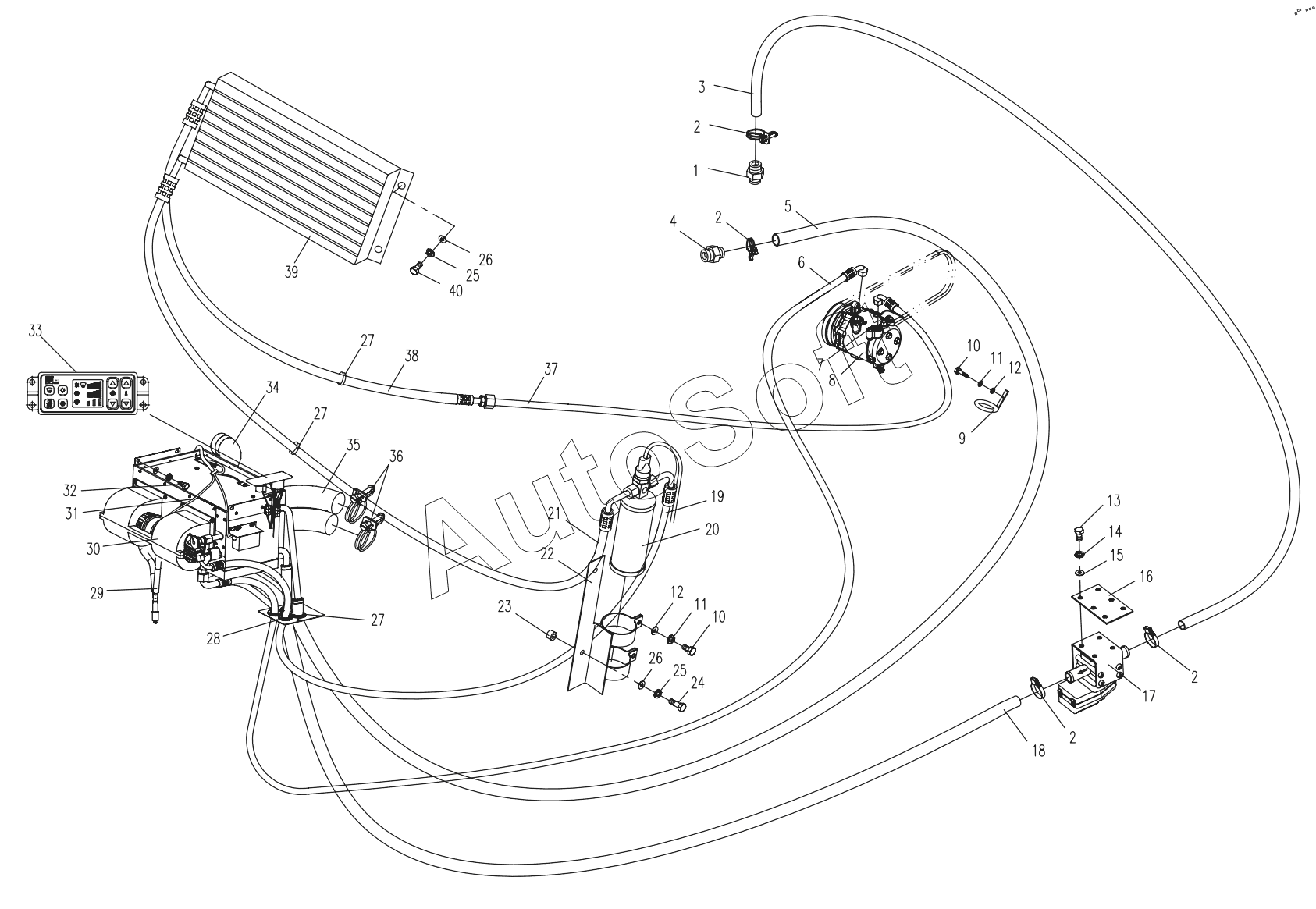

Каталог запасных частей к технике: Yuchai YC55-8. AIR-CONDITION SYSTEM (APLLY TO 850H01 TYPE)
31
22
23
24
25
25
26
26
27
27
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
11
2
2
2
2
3
4
5
6
7
8
9
10
10
1
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Joint | |
| 2 | d***2 | Hoop | |
| 3 | 8***1 | Heating pipe | |
| 4 | 8***1 | Plumbing fittings | |
| 5 | 8***5 | Warm water pipe | |
| 6 | 8***4 | Inspiration pipe assembly | |
| 7 | M***9 | Bolt | |
| 8 | 8***0 | Compressor assembly | |
| 9 | 8***2 | Pipe clamp | |
| 10 | M***3 | Bolt | |
| 11 | 6***3 | Spring washer | |
| 12 | 6***1 | Washer | |
| 13 | M***3 | Bolt | |
| 14 | 5***3 | Spring washer | |
| 15 | 5***1 | Washer | |
| 16 | 8***1 | Bracket | |
| 17 | 8***0 | Flux control hot water | |
| 18 | 8***2 | Water pipe II | |
| 19 | 8***0 | Drying bottle assembly | |
| 20 | 8***0 | Bracket assembly | |
| 21 | 8***3 | Desiccator exit pipe | |
| 22 | 8***0 | Bolt | |
| 23 | 8***3 | Washer | |
| 24 | M***3 | Bolt | |
| 25 | 8***3 | Spring Washer | |
| 26 | 8***1 | Washer | |
| 27 | 8***1 | Large sealing ring | |
| 28 | 8***6 | Hose sealing ring | |
| 29 | 8***0 | Drainpipe subassembly | |
| 30 | 8***0 | Air-condition box assembly | |
| 31 | 8***0 | Air-condition cable | |
| 32 | M***3 | Bolt | |
| 33 | 8***0 | Manipulator | |
| 34 | 8***3 | Oil duct | |
| 35 | 8***5 | Left duct | |
| 36 | d***0 | Hoop | |
| 37 | 8***2 | Vent-pipe assembly | |
| 38 | 8***1 | Condenser intake pipe | |
| 39 | 8***0 | Condenser assembly | |
| 40 | M***3 | Bolt |
