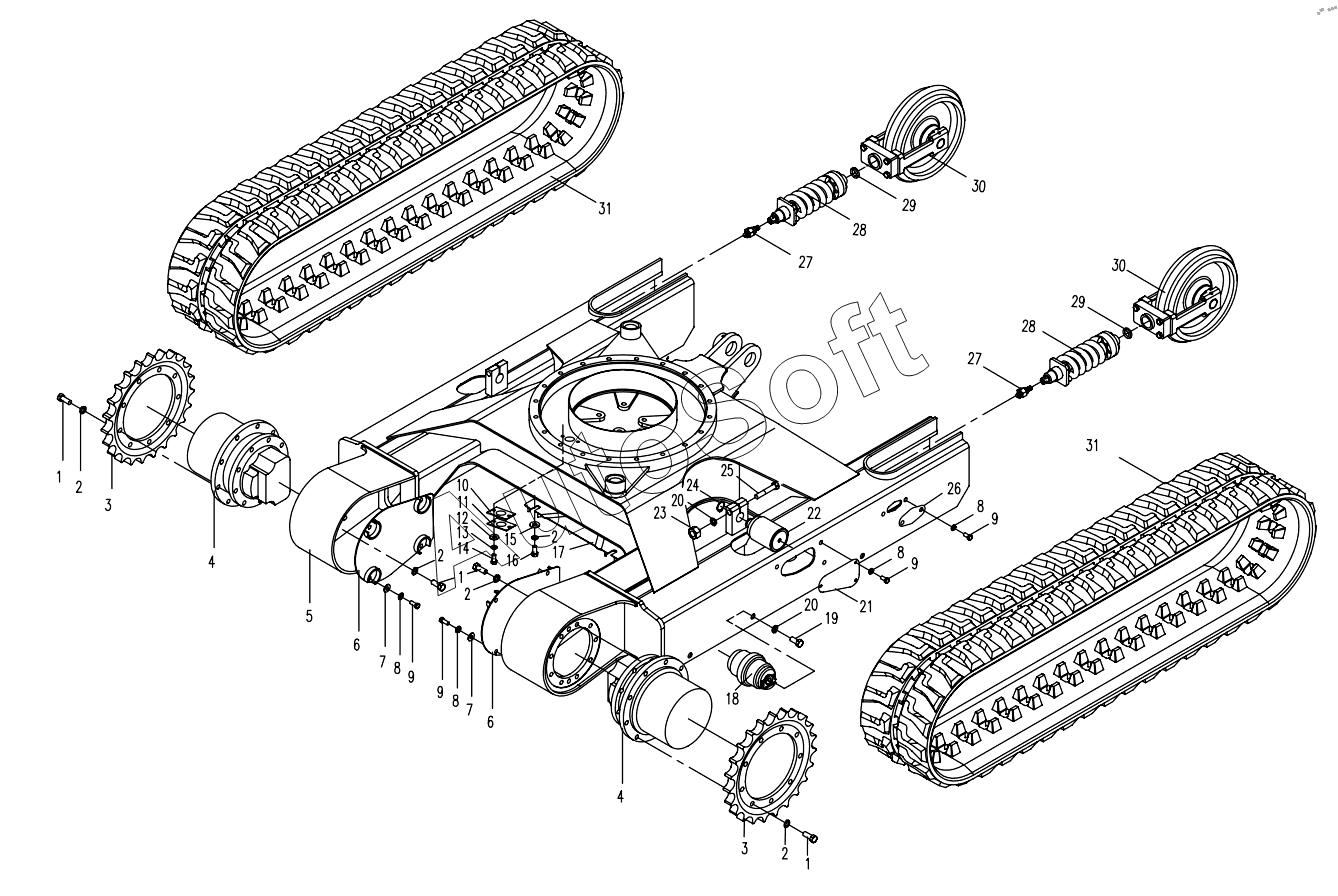

Каталог запасных частей к технике: Yuchai YC25-8. CHASSIS ASSEMBLY (APPLY TO 825E01, 825E02 TYPE)
17
31
31
30
30
29
29
28
28
27
27
26
25
24
23
22
21
21
20
19
18
1
1
1
16
15
14
13
12
11
10
9
9
9
9
8
8
8
8
7
7
6
6
5
4
4
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 828-2001000 | 8***0 | Steel crawler | |
| 1 | M***3 | Bolt | |
| 2 | 1***3 | Spring Washer | |
| 3 | 8***1 | Driving wheel | |
| 4 | 8***0 | Traveling motor | |
| 5 | 8***0 | Chassis assembly | |
| 6 | 8***0 | Traveling motor's cover plate | |
| 7 | 1***1 | Washer | |
| 8 | 1***3 | Spring washer | |
| 9 | M***3 | Bolt | |
| 10 | 8***2 | Packing gland | |
| 11 | 8***1 | Cover board | |
| 12 | 8***1 | Washer | |
| 13 | 8***3 | Spring Washer | |
| 14 | M***3 | Bolt | |
| 15 | 1***1 | Washer | |
| 16 | M***3 | Bolt | |
| 17 | 8***0 | Chassis cover plate | |
| 18 | 8***0 | Idler assembly | |
| 19 | M***3 | Bolt | |
| 20 | 1***3 | Spring washer | |
| 21 | 8***4 | Side cover plate | |
| 22 | 8***0 | Carrier rollers | |
| 23 | M***0 | Nut | |
| 24 | 3***1 | Closing ring | |
| 25 | M***4 | Bolt | |
| 26 | 8***0 | Side cover plate | |
| 27 | 8***0 | Check valve assembly | |
| 28 | 8***0 | Tension equipment | |
| 29 | 8***0 | Sealed ring assembly | |
| 30 | 8***0 | Track idler assembly | |
| 31 | 8***0 | Rubber crawler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
