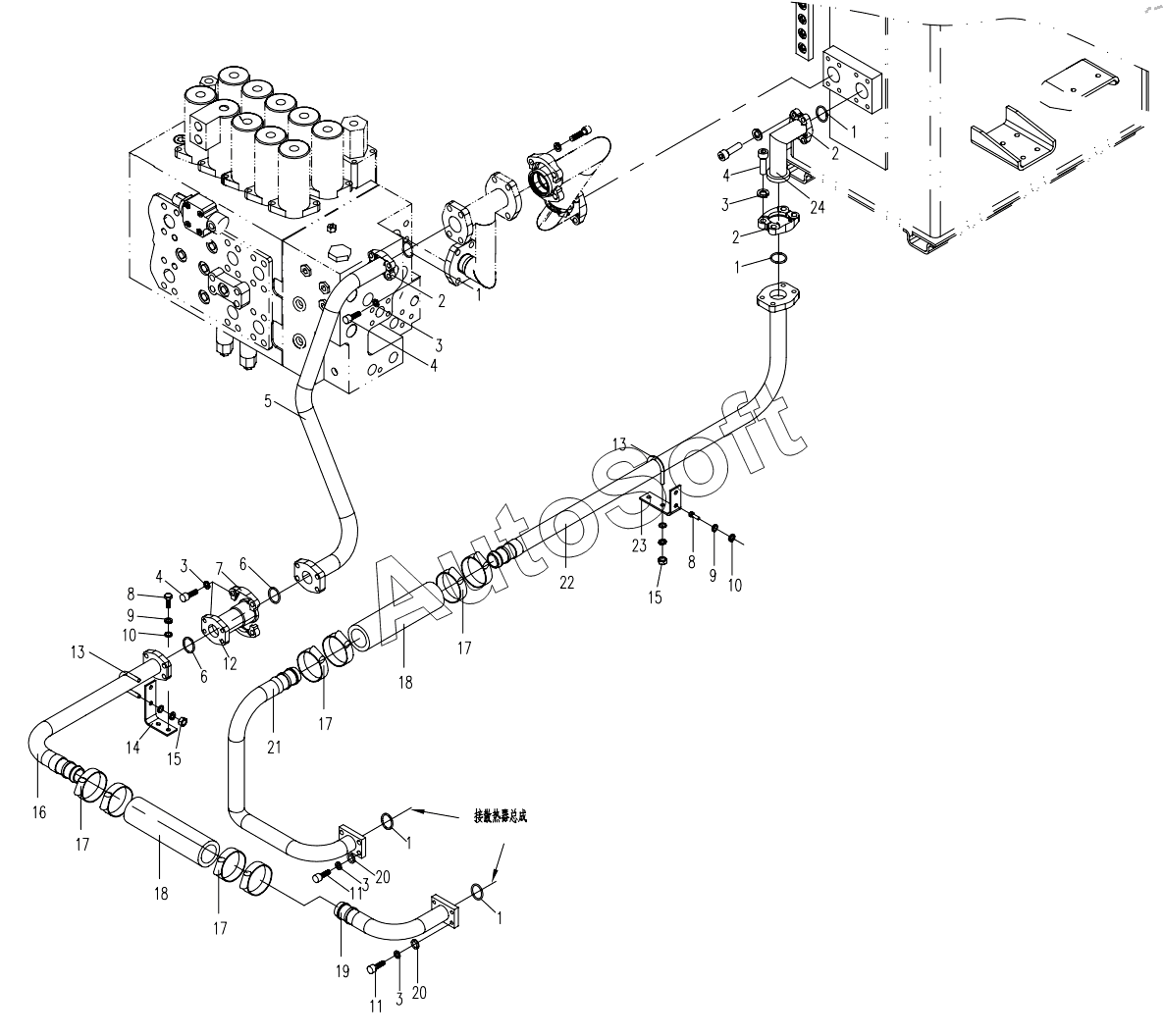

Каталог запасных частей к технике: Yuchai YC230LC-8. MAIN HYDRAULIC SYSTEM-RADIATOR (APLY TO 85C02, 85D01 TYPE)
14
24
23
22
21
20
20
19
19
18
18
17
17
17
17
16
16
15
15
1
1
1
1
1
13
13
12
11
11
10
10
9
9
8
8
7
6
6
5
4
4
4
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85A-051500A | 8***A | Oil-return steel tube | |
| 1 | 4***0 | O seal ring | |
| 2 | 8***0 | Flange assembly | |
| 3 | 1***3 | Spring washer | |
| 4 | M***1 | Bolt | |
| 5 | 8***A | Oil-return steel tube assembly | |
| 6 | 5***O | O seal ring | |
| 7 | 8***0 | Flange assembly | |
| 8 | M***3 | Blot | |
| 9 | 1***1 | Washer | |
| 10 | 1***3 | Spring washer | |
| 11 | M***3 | Bolt | |
| 12 | 8***0 | Back-pressure valve | |
| 13 | 8***4 | Clamp | |
| 14 | 8***3 | Clamp | |
| 15 | M***0 | Nut | |
| 16 | 8***0 | Oil-return steel tube | |
| 16 | 8***0 | Oil-return steel tube | |
| 17 | 6***8 | Hoop | |
| 18 | 8***9 | Cloth fixing rubber pipe | |
| 19 | 8***A | Oil-return steel tube | |
| 19 | 8***A | Oil-return steel tube | |
| 20 | 1***1 | Washer | |
| 21 | 8***A | Oil-return steel tube | |
| 22 | 8***A | Oil-return steel tube | |
| 23 | 8***A | Clamp | |
| 24 | 8***0 | Oil-return steel tube |
