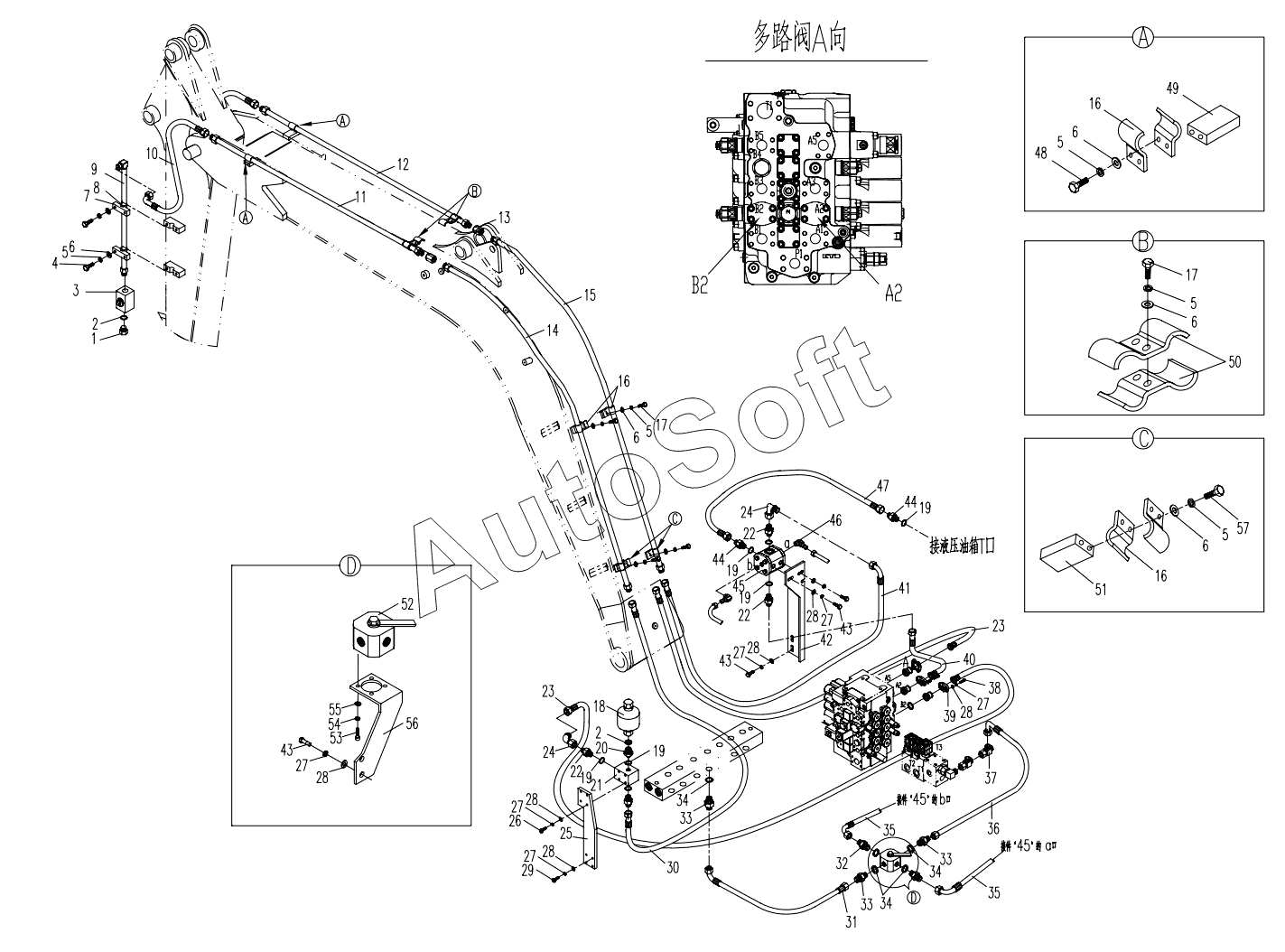

Каталог запасных частей к технике: Yuchai YC230LC-8. AUXILIARY EQUIPMENT HYDRAULIC SYSTEM (APPLY TO 885C02, 885D01 TYPE)
44
44
30
31
32
33
33
33
34
34
34
35
35
36
37
38
39
40
41
42
43
43
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
2
3
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
1
16
16
16
17
17
18
19
19
19
19
19
20
21
22
22
22
23
23
24
24
25
26
27
27
27
27
27
27
28
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Screw plug | |
| 2 | 2***O | Combinatory washer | |
| 3 | 8***0 | Conversion valve | |
| 4 | M***3 | Bolt | |
| 5 | 1***3 | Spring washer | |
| 6 | 1***1 | Washer | |
| 7 | 8***3 | Clamp plate | |
| 8 | 8***2 | Rubber jacket | |
| 9 | 8***0 | Steel tube assembly | |
| 10 | 8***0 | Rubber pipe assembly | |
| 11 | 8***0 | Steel tube assembly | |
| 12 | 8***0 | Steel tube assembly | |
| 13 | 8***9 | Bolt joint | |
| 14 | 8***0 | Steel tube assembly | |
| 15 | 8***0 | Steel tube assembly | |
| 16 | 8***7 | Clamp | |
| 17 | M***3 | Bolt | |
| 18 | 8***0 | Accumulator | |
| 19 | 3***O | Combinatory washer | |
| 20 | 8***2 | Bolt joint | |
| 21 | 8***3 | Valve block | |
| 22 | 8***1 | Bolt joint | |
| 23 | 8***0 | Rubber pipe assembly | |
| 24 | 8***9 | Bend joint | |
| 25 | 8***1 | Plate | |
| 26 | M***3 | Bolt | |
| 27 | 1***3 | Spring washer | |
| 28 | 1***1 | Washer | |
| 29 | M***3 | Bolt | |
| 30 | 8***0 | Rubber pipe assembly | |
| 31 | 8***0 | Rubber pipe assembly | |
| 32 | 8***3 | Bolt joint | |
| 33 | 8***4 | Bolt joint | |
| 34 | 1***O | Combinatory washer | |
| 35 | 8***0 | Rubber pipe assembly | |
| 36 | 8***0 | Rubber pipe assembly | |
| 37 | 8***0 | Tee joint | |
| 38 | M***1 | Bolt | |
| 39 | 8***0 | Flange assembly | |
| 40 | 8***0 | Steel tube assembly | |
| 41 | 8***0 | Rubber pipe assembly | |
| 42 | 8***A | Plate | |
| 43 | M***3 | Bolt | |
| 44 | 8***6 | Bolt joint | |
| 45 | 8***0 | Change valve | |
| 46 | 8***3 | Square joint | |
| 47 | 8***0 | Rubber pipe assembly | |
| 48 | M***3 | Bolt | |
| 49 | 8***9 | Plate | |
| 50 | 8***6 | Clamp | |
| 51 | 8***8 | Plate | |
| 52 | 8***0 | Change valve | |
| 53 | M***1 | Bolt | |
| 54 | 6***3 | Spring washer | |
| 55 | 6***1 | Washer | |
| 56 | 8***5 | Plate | |
| 57 | M***3 | Bolt |
