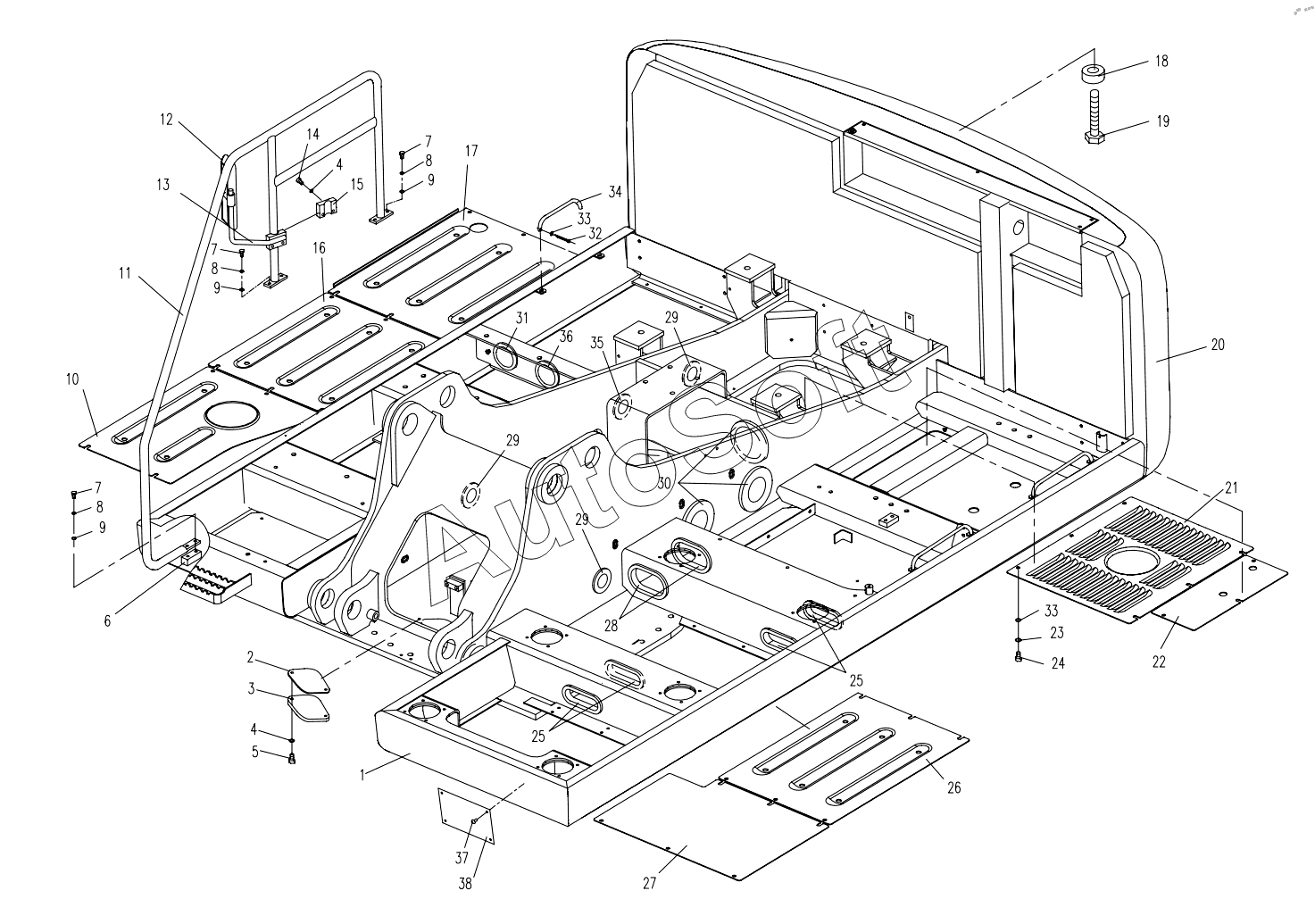

Каталог запасных частей к технике: Yuchai YC230LC-8. SWING PLATFROM (APPLY TO 885C01, 885C02, 885C03, 885C04, 885C05, 885D01, 885D02 TYPE)
31
21
21
22
23
24
25
25
26
27
28
29
29
29
30
20
32
33
33
34
35
36
37
38
38
38
38
9
9
9
1
1
1
2
3
4
4
5
6
7
7
7
8
8
8
1
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Platform | |
| 1 | 8***0 | Platform | |
| 1 | 8***0 | Platform | |
| 1 | 8***0 | Platform | |
| 2 | 8***7 | Cover plate | |
| 3 | 8***8 | Mat | |
| 4 | 1***3 | Spring washer | |
| 5 | M***3 | Blot | |
| 6 | 8***5 | Clamping Plate | |
| 7 | M***3 | Blot | |
| 8 | 1***6 | Washer | |
| 9 | 1***3 | Spring washer | |
| 10 | 8***2 | Right-ahead under cover | |
| 11 | 8***0 | Armrest | |
| 12 | 8***S | Rearview mirror | |
| 13 | 8***0 | Bracket-Rearview mirror | |
| 14 | M***3 | Blot | |
| 15 | 8***1 | Plywood | |
| 16 | 8***8 | Right-middle under cover | |
| 17 | 8***7 | Right-hind under cover | |
| 18 | 8***9 | Fill up bush | |
| 19 | M***2 | Blot | |
| 20 | 8***0 | Counter weight | |
| 21 | 8***6 | middle under cover | |
| 21 | 8***1 | middle under cover | |
| 22 | 8***1 | Left-hind under cover | |
| 23 | 1***6 | Washer | |
| 24 | M***3 | Blot | |
| 25 | 8***5 | Grommet | |
| 26 | 8***4 | Left-middle under cover | |
| 27 | 8***3 | Left-ahead under cover | |
| 28 | 8***6 | Grommet | |
| 29 | 8***2 | Grommet | |
| 30 | 8***1 | Left-hind under cover | |
| 31 | 8***3 | Grommet | |
| 32 | 2***1 | Pin | |
| 33 | 1***3 | Spring washer | |
| 34 | 8***4 | Bearering bar | |
| 35 | 8***3 | Grommet | |
| 36 | 8***4 | Grommet | |
| 37 | 4***8 | Rivet | |
| 38 | T***1 | Scutcheon | |
| 38 | T***2 | Scutcheon | |
| 38 | T***3 | Scutcheon | |
| 38 | T***4 | Scutcheon |
