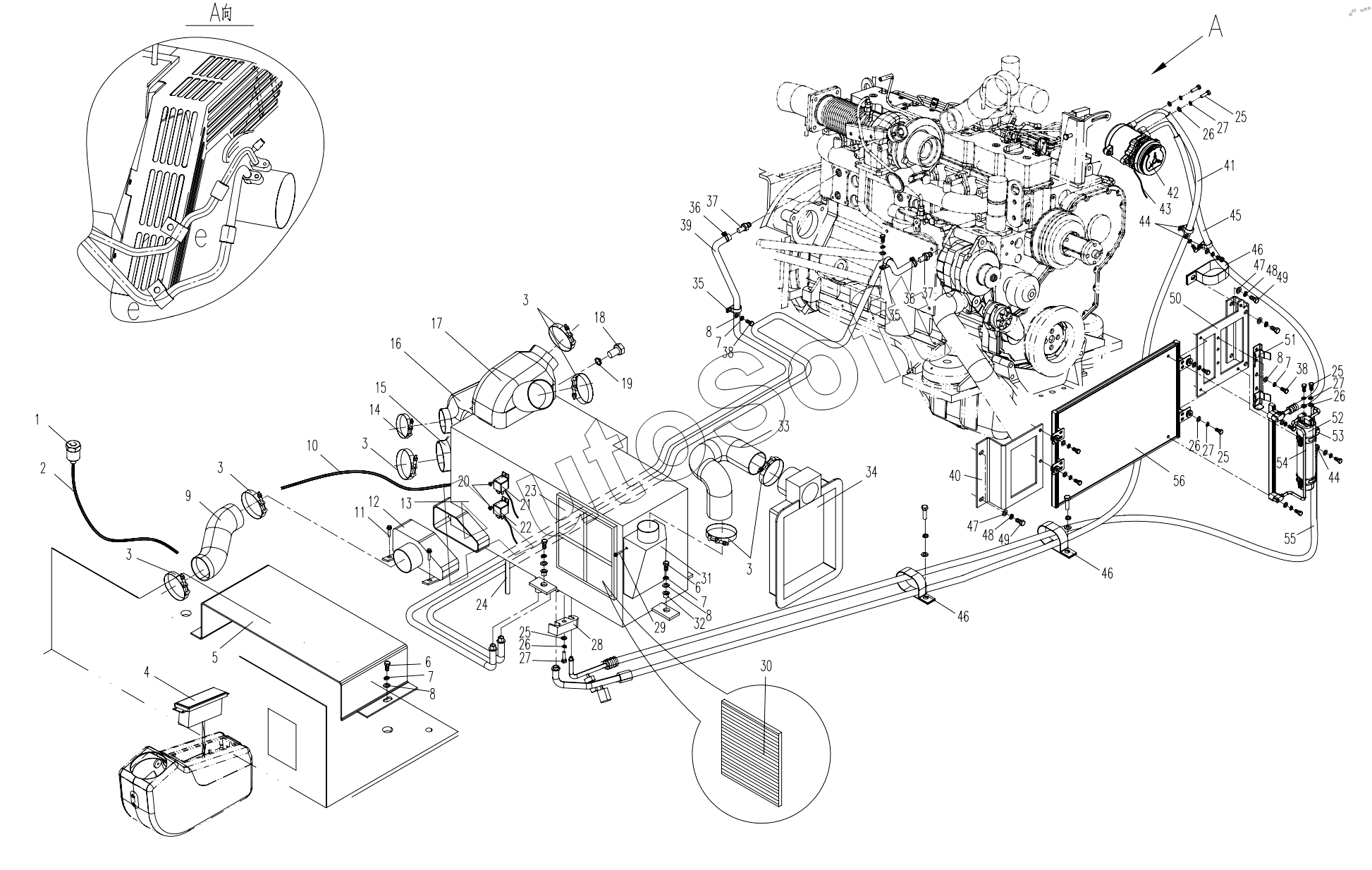

Каталог запасных частей к технике: Yuchai YC330LC-8 (2011). AIR-CONDITION SYSTEM -REFRIGERATION (APPLY TO 89501 TYPE)
1
2
3
3
3
3
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
44
45
46
46
46
47
47
48
48
49
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Sensor | |
| 2 | 8***0 | Sensor wiring harness | |
| 3 | d***0 | Hoop | |
| 4 | 8***0 | Manipulator | |
| 5 | 8***3 | Protective plate | |
| 6 | M***3 | Bolt | |
| 7 | 8***3 | Spring Washer | |
| 8 | 8***1 | Washer | |
| 9 | 8***6 | Ripple pipe | |
| 10 | 8***0 | Air-condition wiring harness | |
| 11 | M***9 | Bolt | |
| 12 | 8***0 | Blow foot air conduit | |
| 13 | 8***0 | Air-condition unit assembly | |
| 14 | d***0 | Hoop | |
| 15 | 8***5 | Righ side air conduit | |
| 16 | 8***2 | Righ side air conduit | |
| 17 | 8***0 | Blow back air conduit | |
| 18 | 8***7 | Cold air pipe cover | |
| 19 | d***0 | Hoop | |
| 20 | S***5 | Bolt | |
| 21 | 8***6 | blower fan motor relay | |
| 22 | 8***5 | Onoff relay | |
| 23 | 8***4 | Out air filter | |
| 24 | 8***2 | Water pipe joint | |
| 25 | M***3 | Bolt | |
| 26 | 6***1 | Washer | |
| 27 | 6***3 | Spring washer | |
| 28 | 8***1 | Pipe joint | |
| 29 | M***9 | Bolt | |
| 30 | 8***3 | Inter air filter | |
| 31 | 8***0 | Nnter air conduit | |
| 32 | 8***5 | Steel bush | |
| 33 | 8***7 | Ripple pipe | |
| 34 | 8***0 | Inter air conduit | |
| 35 | 8***7 | Hoop | |
| 36 | d***2 | Hoop | |
| 37 | 8***1 | Water pipe joint | |
| 38 | M***3 | Bolt | |
| 39 | 8***1 | Warm water pipe | |
| 40 | 8***4 | Condenser bracket | |
| 41 | 8***1 | Exhaust pipe | |
| 42 | 8***0 | Compressor assembly | |
| 43 | 8***0 | Compressor wicking | |
| 44 | 8***2 | Pipe clamp | |
| 45 | 8***5 | inspiration pipe | |
| 46 | 8***5 | Hoop | |
| 47 | 1***1 | Washer | |
| 48 | 1***3 | Spring washer | |
| 49 | M***3 | Bolt | |
| 50 | 8***6 | Right condenser rear bracket | |
| 51 | 8***0 | Desiccator bracket | |
| 52 | 8***0 | Desiccator | |
| 53 | 8***3 | liquid pipe jiont | |
| 54 | 8***2 | Liquid pipe | |
| 55 | 8***4 | Liquid pipe | |
| 56 | 8***0 | Condenser assembly |
