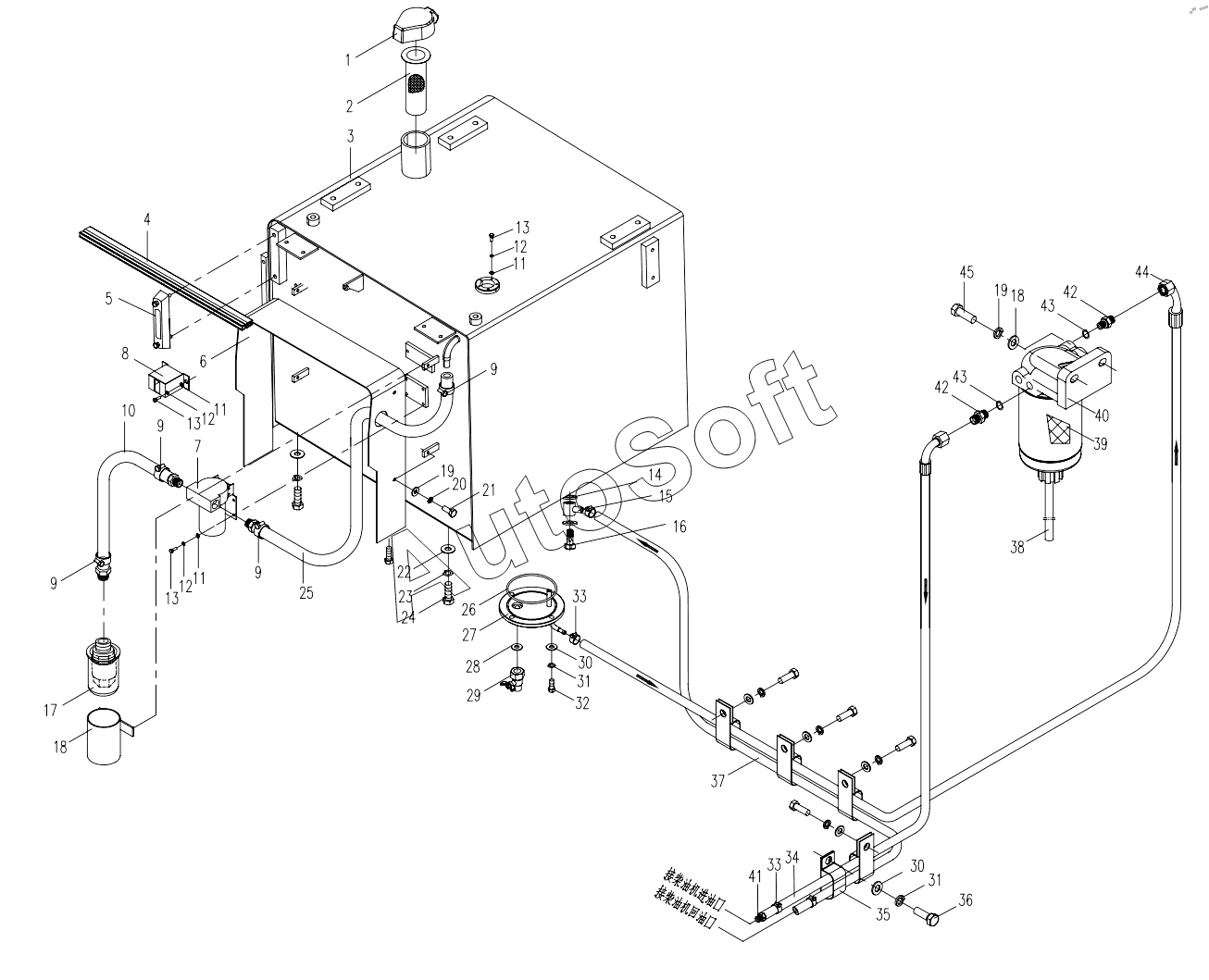

Каталог запасных частей к технике: Yuchai YC330LC-8 (2011). FUEL SUPPLY SYSTEM (APPLY TO 89501 TYPE)
35
24
25
26
27
28
29
30
30
31
31
32
33
33
34
23
36
37
38
39
40
41
42
42
43
43
44
45
12
12
12
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
1
13
13
13
14
15
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Lock cover | |
| 2 | 8***2 | Filter sieve | |
| 3 | 8***0 | Fuel tank | |
| 4 | 8***6 | Rubber seal strip | |
| 5 | 8***0 | Level guage | |
| 6 | 8***4 | Baffle | |
| 7 | 8***0 | Petrol pump assembly | |
| 8 | 8***7 | Bracket | |
| 9 | d***0 | Hoop | |
| 10 | 8***2 | Fuel-intake pipe | |
| 11 | 5***1 | Washer | |
| 12 | 5***3 | Spring washer | |
| 13 | M***3 | Bolt | |
| 14 | 8***1 | Bolt tie-in | |
| 15 | 8***2 | Gasket | |
| 16 | 8***8 | Fuel outlet pipe | |
| 17 | 8***3 | Rubber canister | |
| 18 | 8***0 | Oil canister | |
| 19 | 8***1 | Washer | |
| 20 | 8***3 | Spring Washer | |
| 21 | M***3 | Bolt | |
| 22 | 1***1 | Washer | |
| 23 | 1***3 | Spring washer | |
| 24 | M***3 | Blot | |
| 25 | 8***A | Fuel-out pipe | |
| 26 | 1***1 | O seal ring | |
| 27 | 8***0 | Bottom cover assembly | |
| 28 | 8***5 | Rubber ring | |
| 29 | 8***0 | Oil Drain Valve | |
| 30 | 1***1 | Washer | |
| 31 | 1***3 | Spring washer | |
| 32 | M***3 | Bolt | |
| 33 | d***0 | Hoop | |
| 34 | 8***4 | Fuel supply pipe | |
| 35 | 8***A | Hoop | |
| 36 | M***3 | Bolt | |
| 37 | 8***3 | Fuel supply pipe | |
| 38 | 8***3 | Water shoot | |
| 39 | F***e | Fuel prefilter core | |
| 40 | 8***0 | Fuel prefilter | |
| 41 | 8***1 | Fuel support connector | |
| 42 | 8***A | Tie-in | |
| 43 | 1***2 | Combinatory washer | |
| 44 | 8***5 | Fuel-inlet pipe | |
| 45 | M***3 | Bolt |
