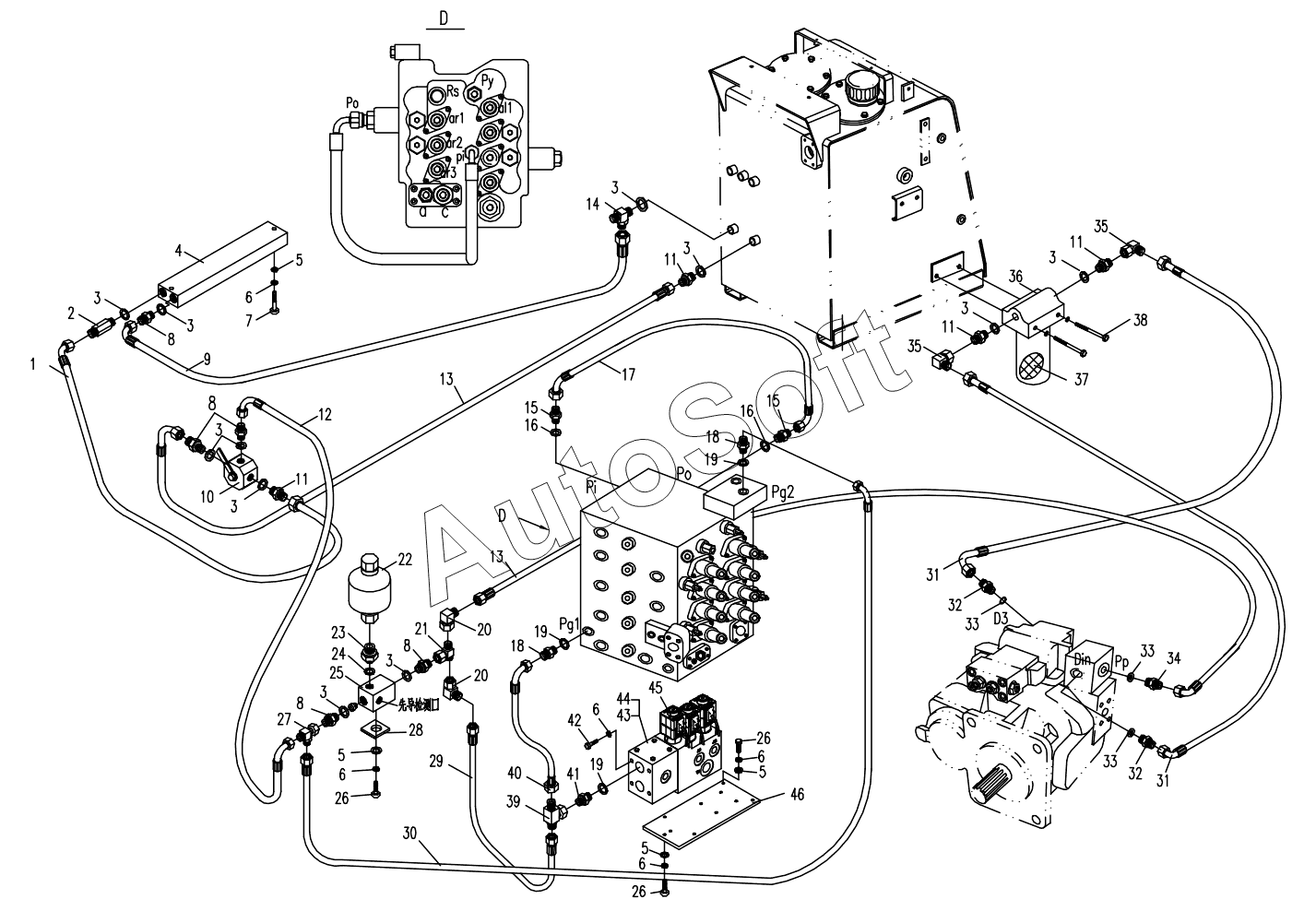

Каталог запасных частей к технике: Yuchai YC135-7. HYDRAULIC SYSTEM FOR PILOT PART 1 (APPLY TO 870D TYPE,TOSHIBA SYSTEM)
1
2
3
3
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
6
6
6
7
8
8
8
8
9
10
11
11
11
11
12
13
13
14
15
15
16
16
17
18
18
19
19
19
20
20
21
22
23
24
25
26
26
26
27
28
29
30
31
31
32
32
33
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Rubber pipe assembly | |
| 2 | 8***7 | Bolt joint | |
| 3 | 1***O | Conbinatory washer | |
| 4 | 8***0 | Travel pilot valve | |
| 5 | 8***1 | Washer | |
| 6 | 8***3 | Spring washer | |
| 7 | M***3 | Bolt | |
| 8 | 8***3 | Direct head | |
| 9 | 8***0 | Rubber pipe assembly | |
| 10 | 8***0 | Turning valve | |
| 11 | 8***1 | Bolt joint | |
| 12 | 8***0 | Rubber pipe assembly | |
| 13 | 8***A | Rubber pipe assembly | |
| 14 | 8***1 | Bolt joint | |
| 15 | 8***5 | Bolt joint | |
| 16 | 1***0 | O seal ring | |
| 17 | 8***0 | Rubber pipe assembly | |
| 18 | 8***2 | Bolt joint | |
| 19 | 1***0 | O seal ring | |
| 20 | 8***3 | Square joint | |
| 21 | 8***0 | Bolt joint | |
| 22 | 8***0 | Accumulator | |
| 23 | 8***3 | Bolt joint | |
| 24 | 2***O | Combinatory washer | |
| 25 | 8***0 | Valve | |
| 26 | M***3 | Bolt | |
| 27 | 8***0 | Tee joint | |
| 28 | 8***3 | Mat | |
| 29 | 8***0 | Rubber pipe assembly | |
| 30 | 8***0 | Rubber pipe assembly | |
| 31 | 8***0 | Rubber pipe assembly | |
| 32 | 8***A | Bolt joint | |
| 33 | 1***0 | O seal ring | |
| 34 | 8***4 | Bolt joint | |
| 35 | 8***3 | Bend joint | |
| 36 | 8***0 | Oil filter | |
| 37 | 8***0 | Oil filter core | |
| 38 | 8***2 | Bolt M6x90 | |
| 39 | 8***0 | Tee joint | |
| 40 | 8***A | Rubber pipe assembly | |
| 41 | 8***9 | Bolt joint | |
| 42 | M***2 | Bolt | |
| 43 | 8***0 | Valve | |
| 44 | 1***0 | O seal ring | |
| 45 | 8***0 | Pilot-actuated valve | |
| 46 | 8***1 | Plank |
