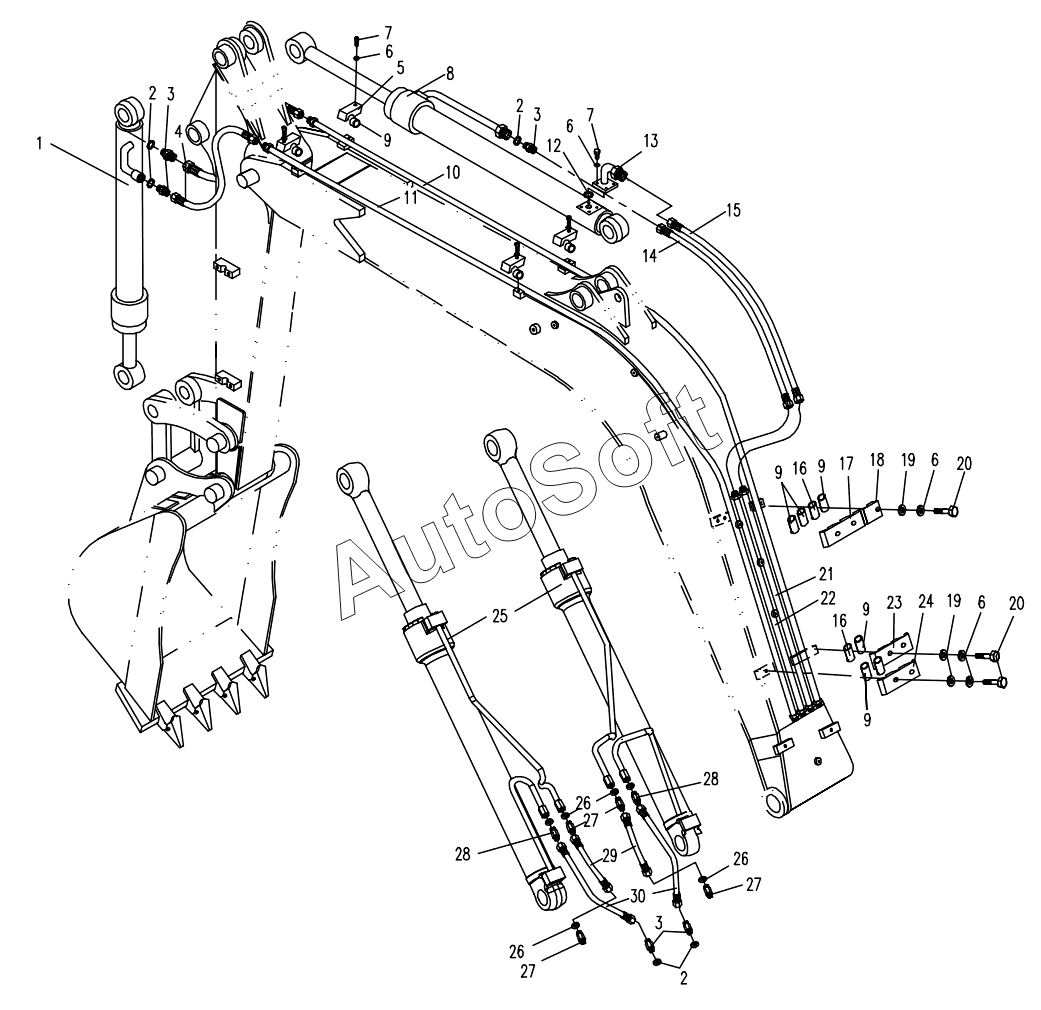

Каталог запасных частей к технике: Yuchai YC135-7. HYDRAULIC SYSTEM FOR WORKING EQUIPMENT 1 (APPLY TO 870B,870C,870D TYPE,TOSHIBA SYSTEM)
1
2
2
2
3
3
3
4
5
6
6
6
6
7
7
8
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
26
26
26
27
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Bucket cylinder | |
| 2 | 2***0 | O seal ring | |
| 3 | 8***1 | Bolt joint | |
| 4 | 8***0 | Rubber pipe assembly | |
| 5 | 8***C | Pipe clamp | |
| 6 | 1***3 | Spring washer | |
| 7 | M***1 | Bolt | |
| 8 | 8***0 | Arm cylinder | |
| 9 | 8***4 | Rubber sleeve II | |
| 10 | 8***0 | Steel pipe assembly | |
| 11 | 8***0 | Steel pipe assembly | |
| 12 | 2***0 | O seal ring | |
| 13 | 8***4 | Flange | |
| 14 | 8***0 | Steel pipe assembly | |
| 15 | 8***0 | Steel pipe assembly | |
| 16 | 8***4 | Rubber sleeve | |
| 17 | 8***C | Pipe clamp | |
| 18 | 8***C | Pipe clamp | |
| 19 | 1***1 | Washer | |
| 20 | M***3 | Blot | |
| 21 | 8***0 | Steel pipe assembly | |
| 22 | 8***A | Steel pipe assembly | |
| 23 | 8***C | Pipe clamp | |
| 24 | 8***C | Pipe clamp | |
| 25 | 8***0 | Boom cylinder | |
| 26 | 1***0 | O seal ring | |
| 27 | 8***2 | Bolt joint | |
| 28 | 8***3 | Bolt joint | |
| 29 | 8***0 | Rubber pipe assembly | |
| 30 | 8***0 | Rubber pipe assembly |
