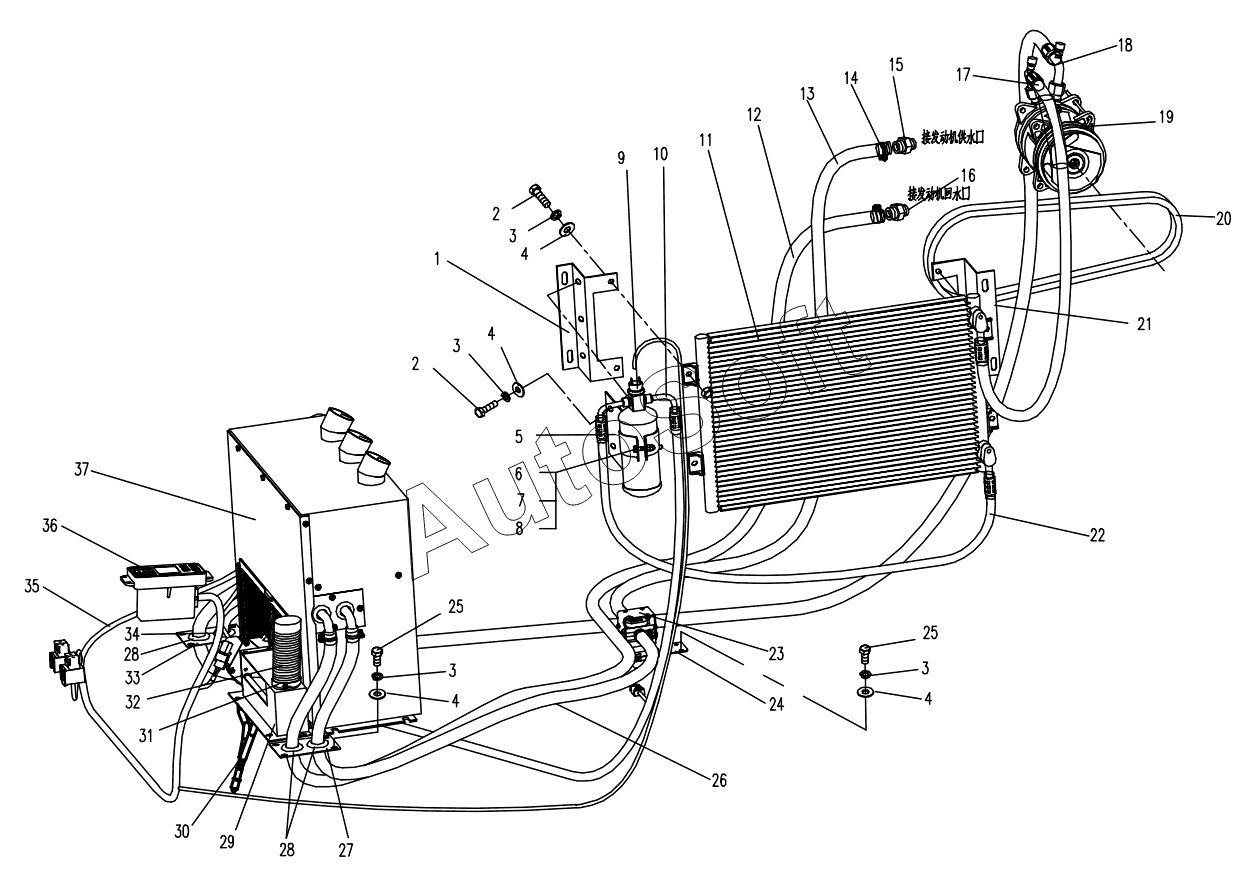

Каталог запасных частей к технике: Yuchai YC135-7. AIR-CONDITION SYSTEM (APPLY TO 870B,870C,870D TYPE)
1
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Condenser front bracket | |
| 2 | M***3 | Bolt | |
| 3 | 8***3 | Spring washer | |
| 4 | 8***1 | Washer | |
| 5 | 8***0 | Desiccator bracket | |
| 6 | M***3 | Bolt | |
| 7 | 6***5 | Washer | |
| 8 | M***0 | Nut | |
| 9 | 8***1 | Desiccator assembly | |
| 10 | 8***4 | Desiccator exit pipe | |
| 11 | 8***5 | Condenser assembly | |
| 12 | 8***3 | Air-condition exit pipe | |
| 13 | 8***2 | Air-condition intake pipe I | |
| 14 | d***2 | Hoop | |
| 15 | 8***1 | Water pipe joint | |
| 16 | 8***3 | Water pipe joint | |
| 17 | 8***7 | Vent-pipe assembly | |
| 18 | 8***8 | Inspiration pipe assembly | |
| 19 | 8***0 | Compressor assembly | |
| 20 | 8***4 | Air-condition strap | |
| 20 | 8***4 | Air-condition strap | |
| 21 | 8***1 | Condenser rear bracket | |
| 22 | 8***6 | Condenser intake pipe | |
| 23 | 8***0 | Flow controller | |
| 24 | 8***2 | Fixing plate | |
| 25 | M***3 | Bolt | |
| 26 | 8***8 | Air-condition intake pipe | |
| 27 | 8***7 | Fixing plate | |
| 28 | 8***1 | Bigger seal ring | |
| 29 | 8***0 | Fresh air controller | |
| 30 | 8***0 | Watershoot assembly | |
| 31 | 3***0 | Hoop | |
| 32 | 8***1 | Outer air pipe | |
| 33 | 8***6 | Fixing plate | |
| 34 | 8***6 | Seal ring | |
| 35 | 8***0 | Air-condition wiring-harness | |
| 36 | 8***2 | Manipulator | |
| 37 | 8***0 | Air-condition box assembly |
