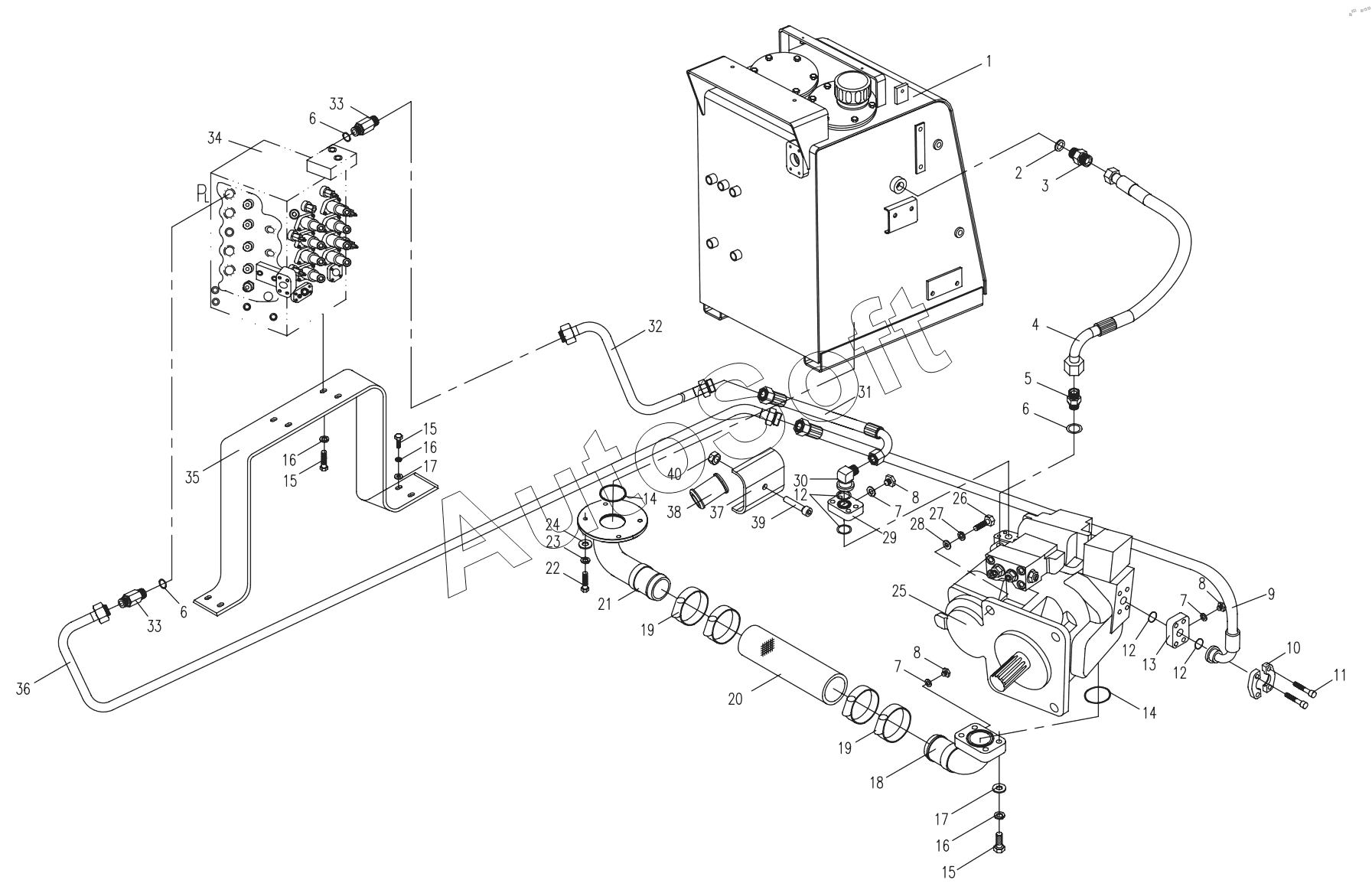

Каталог запасных частей к технике: Yuchai YC135-8 (2008). HYDRAULIC SYSTEM FOR PLATFORM 2 (APPLY TO 870E TYPE)
31
22
23
24
25
26
27
28
29
30
21
32
33
33
34
35
36
37
38
39
40
11
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
1
12
12
12
13
14
14
15
15
15
16
16
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Oil tank | |
| 2 | 2***O | Combinatory washer | |
| 3 | 8***7 | Bolt joint | |
| 4 | 8***0 | Rubber pipe assembly | |
| 5 | 8***5 | Bolt joint | |
| 6 | 2***O | O seal ring | |
| 7 | 1***O | Combinatory washer | |
| 8 | 8***4 | Plug | |
| 9 | 8***0 | Rubber pipe assembly | |
| 10 | 8***0 | Flange | |
| 11 | M***1 | Bolt | |
| 12 | 2***O | O seal ring | |
| 13 | 8***2 | Flange | |
| 14 | 6***O | O seal ring | |
| 15 | M***3 | Bolt | |
| 16 | 1***3 | Spring washer | |
| 17 | 1***1 | Washer | |
| 18 | 8***0 | Steel pipe assembly | |
| 19 | 7***8 | Hoop | |
| 20 | 8***1 | Cloth fixing rubber pipe | |
| 21 | 8***0 | Steel pipe assembly | |
| 22 | M***3 | Bolt | |
| 23 | 1***3 | Spring washer | |
| 24 | 1***1 | Washer | |
| 25 | 8***0 | Pump | |
| 26 | M***3 | Blot | |
| 27 | 1***3 | Spring washer | |
| 28 | 1***1 | Washer | |
| 29 | 8***1 | Flange | |
| 30 | 8***0 | 90° bow flange | |
| 31 | 8***A | Rubber pipe assembly | |
| 32 | 8***A | Steel pipe assembly | |
| 33 | 8***2 | Bolt joint | |
| 34 | 8***0 | Multi-chang valve | |
| 35 | 8***1 | Support | |
| 36 | 8***B | Steel pipe assembly | |
| 37 | 8***A | Pipe clamp | |
| 38 | 8***3 | Rubber sleeve | |
| 39 | M***1 | Bolt | |
| 40 | M***0 | Nut |
