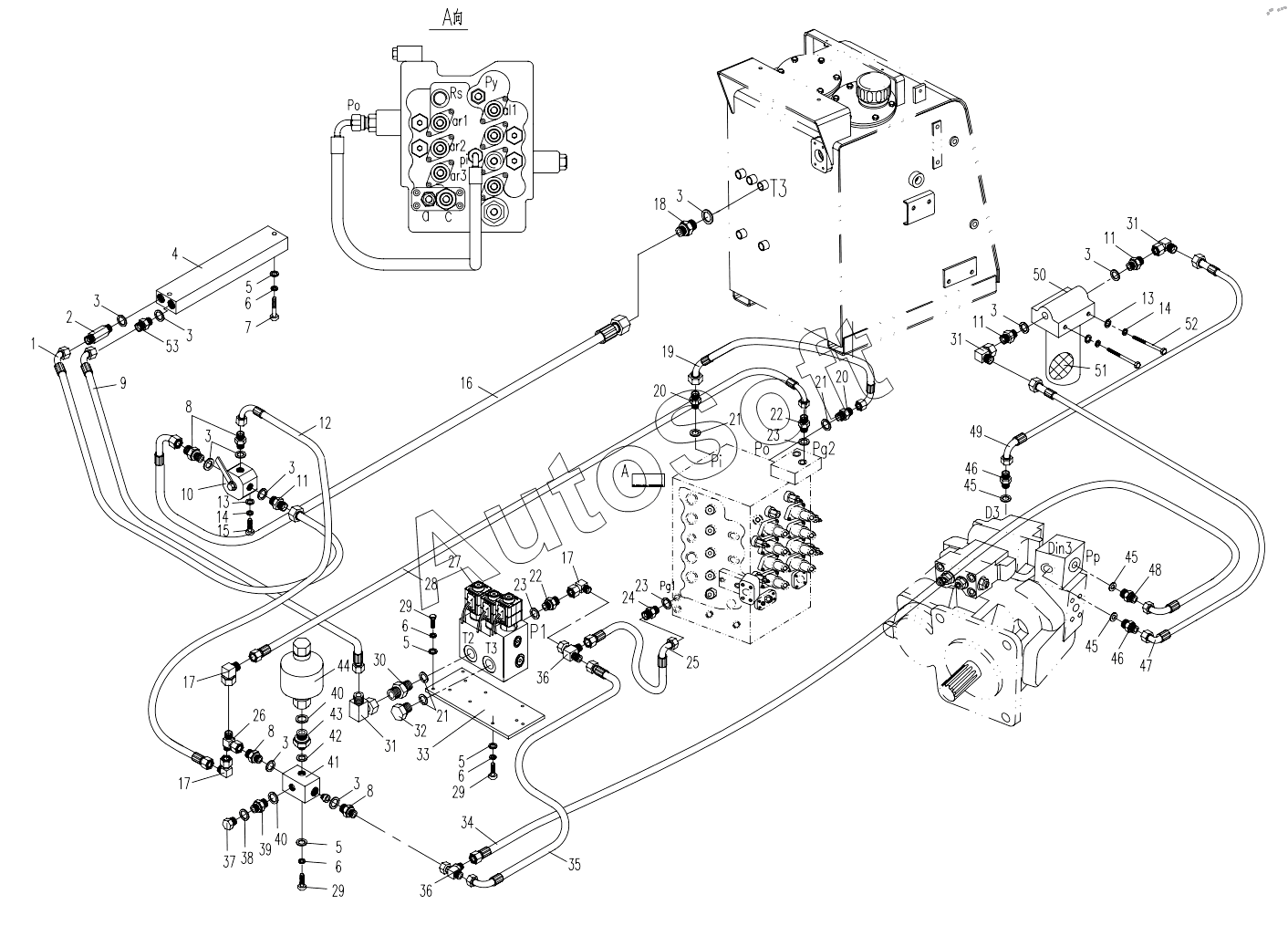

Каталог запасных частей к технике: Yuchai YC135-8 (2010). HYDRAULIC SYSTEM-SPEEDUP PILOT VALVE CORTROL (APPLY TO 870F15 TYPE)
1
2
3
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
6
6
7
8
8
8
9
10
11
11
11
12
13
13
14
14
15
16
17
17
17
18
19
20
20
21
21
21
22
22
23
23
23
24
25
26
27
28
29
29
29
30
31
31
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
45
45
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Rubber pipe assembly | |
| 2 | 8***7 | Bolt joint | |
| 3 | 1***O | Combinatory washer | |
| 4 | 8***0 | Several through valve | |
| 5 | 8***1 | Washer | |
| 6 | 8***3 | Spring Washer | |
| 7 | M***3 | Bolt | |
| 8 | 8***3 | Bolt tie-in | |
| 9 | 8***0 | Rubber pipe assembly | |
| 10 | 8***0 | Turning valve | |
| 11 | 8***1 | Bolt joint | |
| 12 | 8***0 | Rubber pipe assembly | |
| 13 | 6***1 | Washer | |
| 14 | 6***3 | Spring washer | |
| 15 | M***3 | Bolt | |
| 16 | 8***A | Rubber pipe assembly | |
| 17 | 8***3 | Square joint | |
| 18 | 8***2 | Bolt tie-in | |
| 19 | 8***0 | Rubber pipe assembly | |
| 20 | 8***5 | Bolt joint | |
| 21 | 1***O | O seal ring | |
| 22 | 8***2 | Bolt tie-in | |
| 23 | 1***O | O seal ring | |
| 24 | 8***2 | Bolt tie-in | |
| 25 | 8***0 | Hose assembly | |
| 26 | 8***0 | Three through tie-in | |
| 27 | 8***0 | Control-valve for pilot part | |
| 28 | 8***0 | Hose assembly | |
| 29 | M***3 | Bolt | |
| 30 | 8***1 | Bolt tie-in | |
| 31 | 8***3 | 90° Toggle joint | |
| 32 | 8***6 | Screw plug | |
| 33 | 8***2 | Plate | |
| 34 | 8***0 | Rubber pipe assembly | |
| 35 | 8***0 | Rubber pipe assembly | |
| 36 | 8***0 | Three through tie-in | |
| 37 | 8***4 | Plug | |
| 38 | 1***O | Combinatory washer | |
| 39 | 8***5 | Bolt joint | |
| 40 | 1***O | Combinatory washer | |
| 41 | 8***0 | Unilateralism valve | |
| 42 | 2***O | Combinatory washer | |
| 43 | 8***3 | Bolt tie-in | |
| 44 | 8***0 | Accumulator | |
| 45 | 1***O | O rubber seal ring | |
| 46 | 8***A | Bolt joint | |
| 47 | 8***0 | Hose assembly | |
| 48 | 8***4 | Bolt joint | |
| 49 | 8***B | Rubber pipe assembly | |
| 50 | 8***0 | Sieve oil ware | |
| 51 | 8***0 | Filter element | |
| 52 | M***2 | Bolt |
