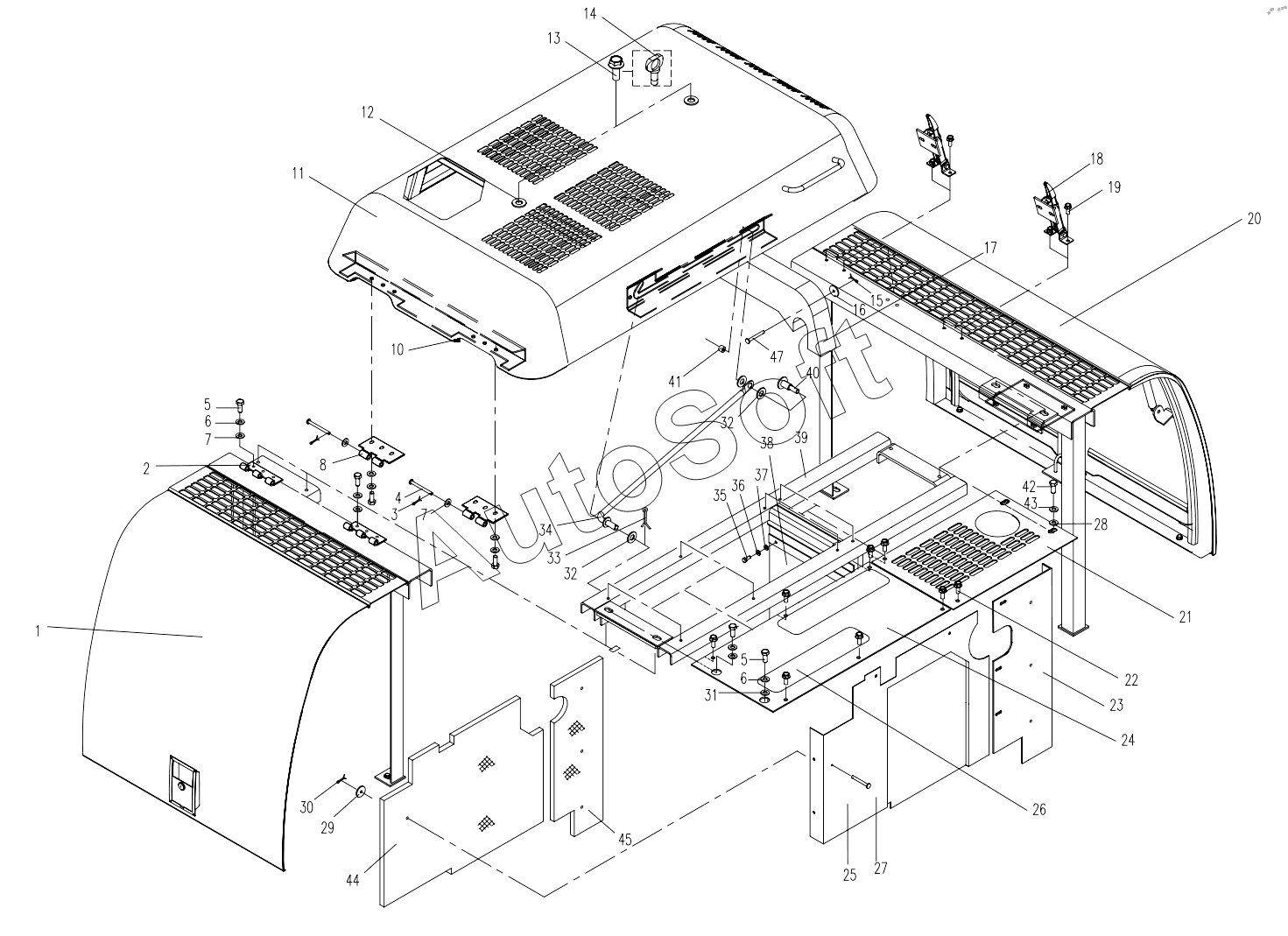

Каталог запасных частей к технике: Yuchai YC135-8 (2010). HOOD ASSEMBLY (APPLY TO 870F15 TYPE)
36
25
26
27
28
29
30
31
32
32
33
34
35
24
37
38
39
40
41
42
43
44
45
47
13
2
3
4
5
5
6
6
7
7
8
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Right-frame assembly | |
| 2 | 8***0 | Hinge II | |
| 3 | 2***1 | Cotter pin | |
| 4 | 8***8 | Shaft | |
| 5 | M***3 | Bolt | |
| 6 | 1***3 | Spring washer | |
| 7 | 1***1 | Washer | |
| 8 | 8***0 | Hinge I | |
| 9 | B***e | Blank line | |
| 10 | 8***B | Joint Strip | |
| 11 | 8***0 | Cover assembly | |
| 12 | 8***6 | Spacer | |
| 13 | M***9 | Bolt | |
| 14 | M***5 | Eye bolt | |
| 15 | 1***1 | Cotter pin | |
| 16 | 6***1 | Big washer | |
| 17 | 8***1 | Sponge | |
| 18 | 8***0 | Lock | |
| 19 | M***9 | Bolt | |
| 20 | 8***0 | Left-frame assembly | |
| 21 | 8***1 | Left cover plate | |
| 22 | M***9 | Bolt | |
| 23 | 8***1 | Clapboard | |
| 24 | 8***A | Cover plate I | |
| 25 | 8***0 | Clapboard | |
| 26 | 8***2 | Ribband Sand Paper | |
| 27 | 4***2 | Pin shaft | |
| 28 | 1***6 | Biger washer | |
| 29 | 8***3 | Pin | |
| 30 | 2***1 | Cotter pin | |
| 31 | 1***1 | Washer | |
| 32 | 1***1 | Washer | |
| 33 | 5***1 | Cotter pin | |
| 34 | 8***0 | Supporting rod assembly | |
| 35 | M***3 | Bolt | |
| 36 | 8***3 | Spring Washer | |
| 37 | 8***1 | Washer | |
| 38 | 8***0 | Left clapboard assembly | |
| 39 | 8***A | Top-frame | |
| 40 | 8***3 | Attachment bolt | |
| 41 | 8***4 | Locknut | |
| 42 | M***3 | Bolt | |
| 43 | 1***3 | Spring washer | |
| 44 | 8***1 | Sponge | |
| 45 | 8***2 | Sponge | |
| 47 | 8***0 | Pin |
