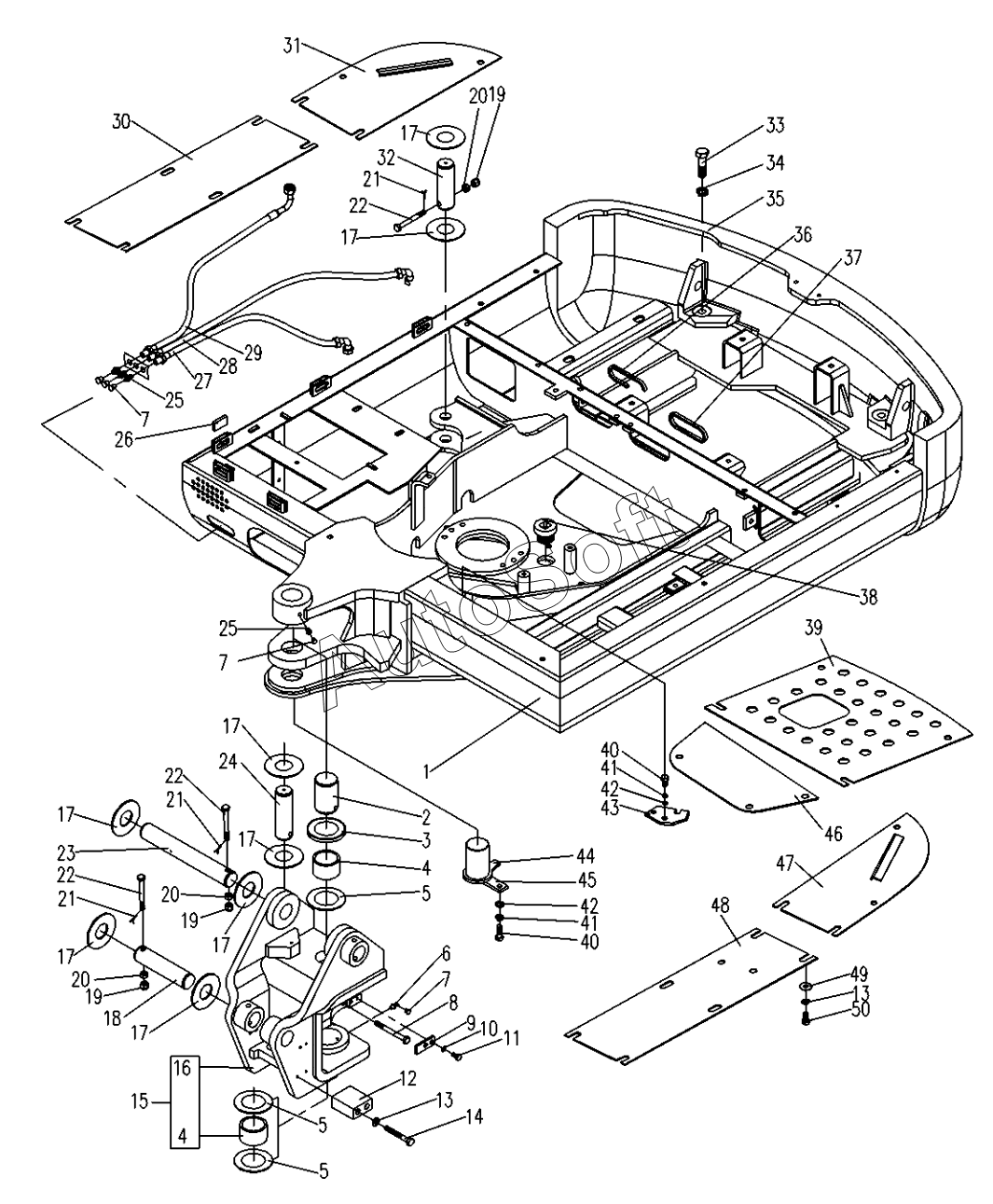

Каталог запасных частей к технике: Yuchai YC25-8 (2016). ПОВОРОТНАЯ ПЛАТФОРМА
39
27
28
29
29
31
32
33
34
35
36
37
38
26
40
40
41
41
42
42
43
44
45
46
47
48
49
50
14
2
3
4
4
5
5
5
6
7
7
7
8
9
10
11
12
13
13
1
15
16
17
17
17
17
17
17
17
17
18
19
19
19
20
20
20
21
21
21
22
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***В | Платформа | |
| 2 | 8***3 | Shaft Pin | |
| 3 | Т***3 | Шайба | |
| 4 | 8***4 | Bush | |
| 5 | Т***3 | Шайба | |
| 6 | 0***3 | Смазочная коробка | |
| 7 | 8***1 | Cap for oil cup | |
| 8 | 0***3 | Болт | |
| 9 | 8***7 | Locking board | |
| 10 | 0***3 | Washer | |
| 11 | 0***3 | Bolt | |
| 12 | 8***1 | Position block | |
| 13 | 0***3 | Пружинная шайба | |
| 14 | 0***3 | Болт | |
| 15 | 8***0 | Steering Head assembly | |
| 16 | 8***0 | Steering Head | |
| 17 | Т***3 | Шайба | |
| 18 | 8***6 | Shaft Pin | |
| 19 | 0***3 | Гайка | |
| 20 | 0***3 | Гайка | |
| 21 | 0***3 | Шплинт | |
| 22 | 0***3 | Болт | |
| 23 | 8***1 | Shaft Pin | |
| 24 | 8***А | Цилиндрический штифт | |
| 25 | 0***3 | Смазочная коробка | |
| 26 | Т***2 | Нарезная гайка | |
| 27 | 8***0 | Injection pipe | |
| 28 | 8***0 | Injection pipe | |
| 29 | 8***0 | Rubber Pipe Assembly | |
| 29 | 8***8 | Right-front Cover Plate | |
| 31 | 8***2 | Правая задняя крышка | |
| 32 | 8***7 | Shaft Pin | |
| 33 | 0***4 | Болт | |
| 34 | Т***4 | Шайба | |
| 35 | 8***1 | Противовес | |
| 36 | 8***5 | Защитное кольцо | |
| 37 | 8***4 | Защитное кольцо | |
| 38 | 8***3 | Screw plug | |
| 39 | 8***4 | Центральная крышка | |
| 40 | 0***3 | Болт | |
| 41 | 0***3 | Пружинная шайба | |
| 42 | 0***3 | Шайба | |
| 43 | 8***3 | Locking-plate | |
| 44 | 8***0 | Down shaft pin | |
| 45 | 8***2 | Clamp plate | |
| 46 | 8***1 | Below Cover Plate | |
| 47 | 8***3 | Левая задняя крышка | |
| 48 | 8***А | Левая передняя крышка | |
| 49 | 0***3 | Большая шайба | |
| 50 | 0***3 | Болт |
