Каталог запасных частей к технике: Yuchai YC35-8 (2009). HOOF FRAMEWORK (APPLY TO 830T04 TYPE)
27
19
20
21
22
23
23
24
25
25
26
18
28
29
30
31
32
33
34
35
10
2
2
3
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
8
8
9
1
1
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
16
17

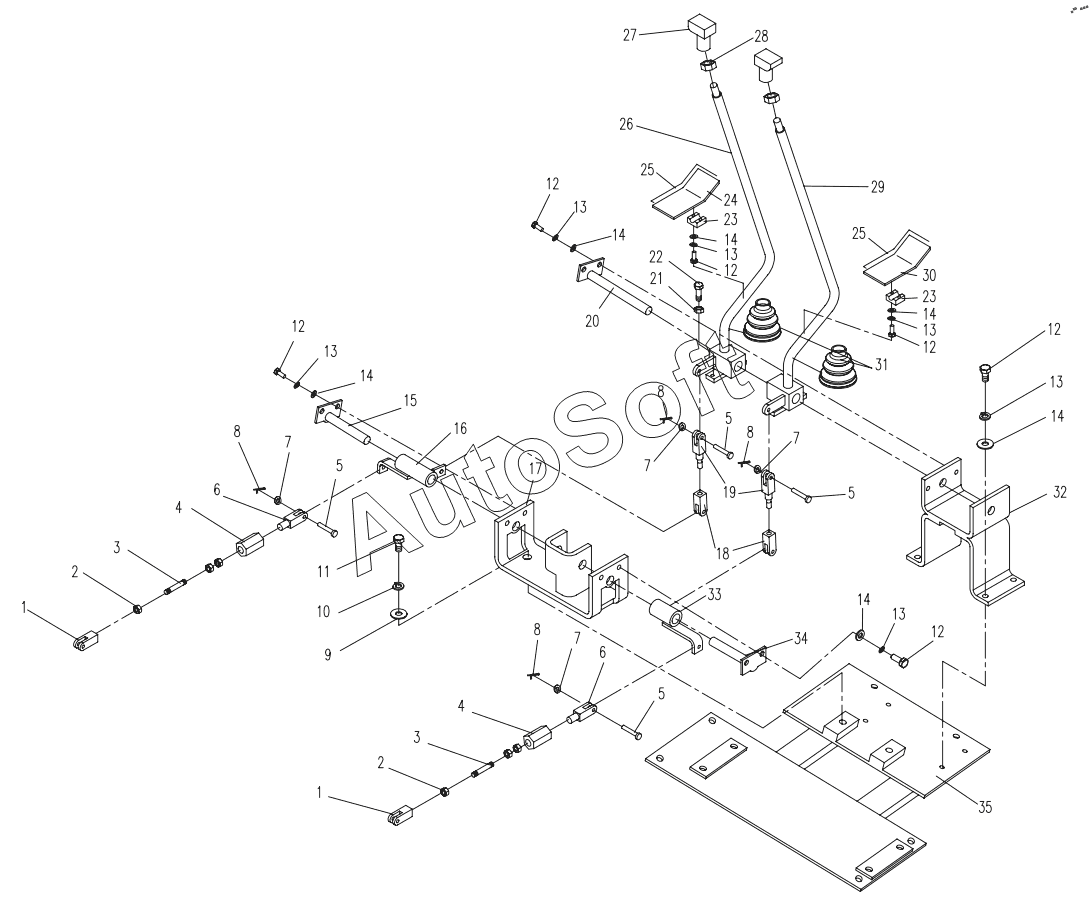

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Connecting fork IV | |
| 2 | M***0 | Nut | |
| 3 | 8***1 | Screw | |
| 4 | 8***9 | Axis copy | |
| 5 | 6***2 | Pin | |
| 6 | 8***3 | Connecting | |
| 7 | 6***1 | Washer | |
| 8 | 2***1 | Cotter pin | |
| 9 | 1***1 | Washer | |
| 10 | 1***3 | Spring Washer | |
| 11 | M***3 | Bolt | |
| 12 | M***3 | Spring washer | |
| 13 | 8***3 | Spring Washer | |
| 14 | 8***1 | Washer | |
| 15 | 8***0 | Left stationary shaft | |
| 16 | 8***0 | Left sleeve assembly | |
| 17 | 8***0 | Supporting plank | |
| 18 | 8***2 | Connecting fork | |
| 19 | 8***4 | Connecting fork III | |
| 20 | 8***0 | Fastness pin of hoof | |
| 21 | M***0 | Nut | |
| 22 | M***3 | Bolt | |
| 23 | 8***6 | Clip plank | |
| 24 | 8***0 | Left footplate | |
| 25 | 8***5 | Rubber footplate | |
| 26 | 8***0 | Left travelling control assembly | |
| 27 | 8***A | Handle ball | |
| 28 | M***2 | Think Nut | |
| 29 | 8***0 | Right Framework assembly | |
| 30 | 8***0 | Right footplate | |
| 31 | 8***4 | Dustproof cover | |
| 32 | 8***0 | Supporting plank | |
| 33 | 8***0 | Right sleeve assembly | |
| 34 | 8***0 | Left stationary shaft | |
| 35 | 8***0 | Valve frame plank |
