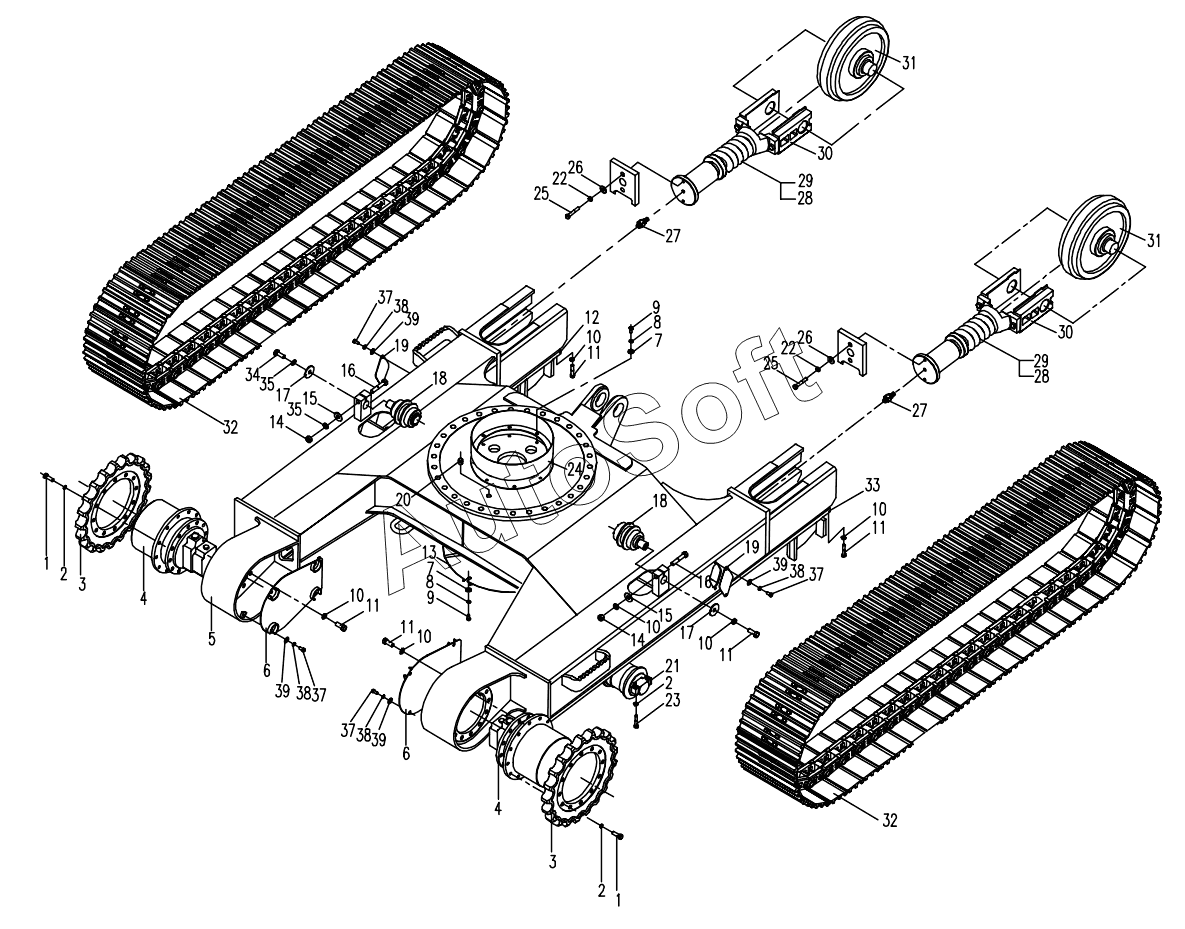

Каталог запасных частей к технике: Yuchai YC85-7. CHASSIS ASSEMBLY (APPLY TO 860E, 860F, 860G, 860H TYPE)
29
29
20
21
22
22
23
25
25
26
26
27
27
28
28
19
19
30
30
31
31
32
32
33
34
35
35
37
37
37
37
38
38
38
38
10
10
10
10
10
10
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
1
1
11
11
11
11
11
12
13
14
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***3 | Bolt | |
| 2 | 1***3 | Spring washer | |
| 3 | 8***B | Driving wheel | |
| 4 | 8***0 | Traveling motor | |
| 5 | 8***B | Chassis assembly | |
| 5 | 8***B | Chassis assembly | |
| 6 | 8***0 | Traveling motor's cover plate | |
| 7 | 1***1 | Washer | |
| 8 | 1***3 | Spring washer | |
| 9 | M***3 | Blot | |
| 10 | 1***3 | Spring washer | |
| 11 | M***3 | Bolt | |
| 12 | 8***0 | Left frame | |
| 13 | 8***0 | Chassis cover plate | |
| 14 | M***0 | Nut | |
| 15 | 1***1 | Washer | |
| 16 | M***2 | Bolt | |
| 17 | 8***7 | Block ring | |
| 18 | 8***0 | Upper roller assembly | |
| 19 | 8***2 | Side cover plate | |
| 20 | 8***2 | Plug | |
| 21 | 8***B | Idler assembly | |
| 22 | 1***3 | Spring washer | |
| 23 | M***3 | Bolt | |
| 24 | 8***0 | Block oil ring | |
| 25 | M***3 | Blot | |
| 26 | 1***1 | Washer | |
| 27 | 8***0 | Check valve assembly | |
| 28 | 8***B | Tension spring assembly | |
| 29 | 8***0 | Sealed ring assembly | |
| 30 | 8***B | Bracket | |
| 31 | 8***0 | Front idler assembly | |
| 32 | 8***0 | Crawler | |
| 33 | 8***0 | Right frame | |
| 34 | M***3 | Bolt | |
| 35 | 1***3 | Spring washer | |
| 36 | M***3 | Blot | |
| 37 | 1***3 | Spring washer | |
| 38 | 1***1 | Washer |
