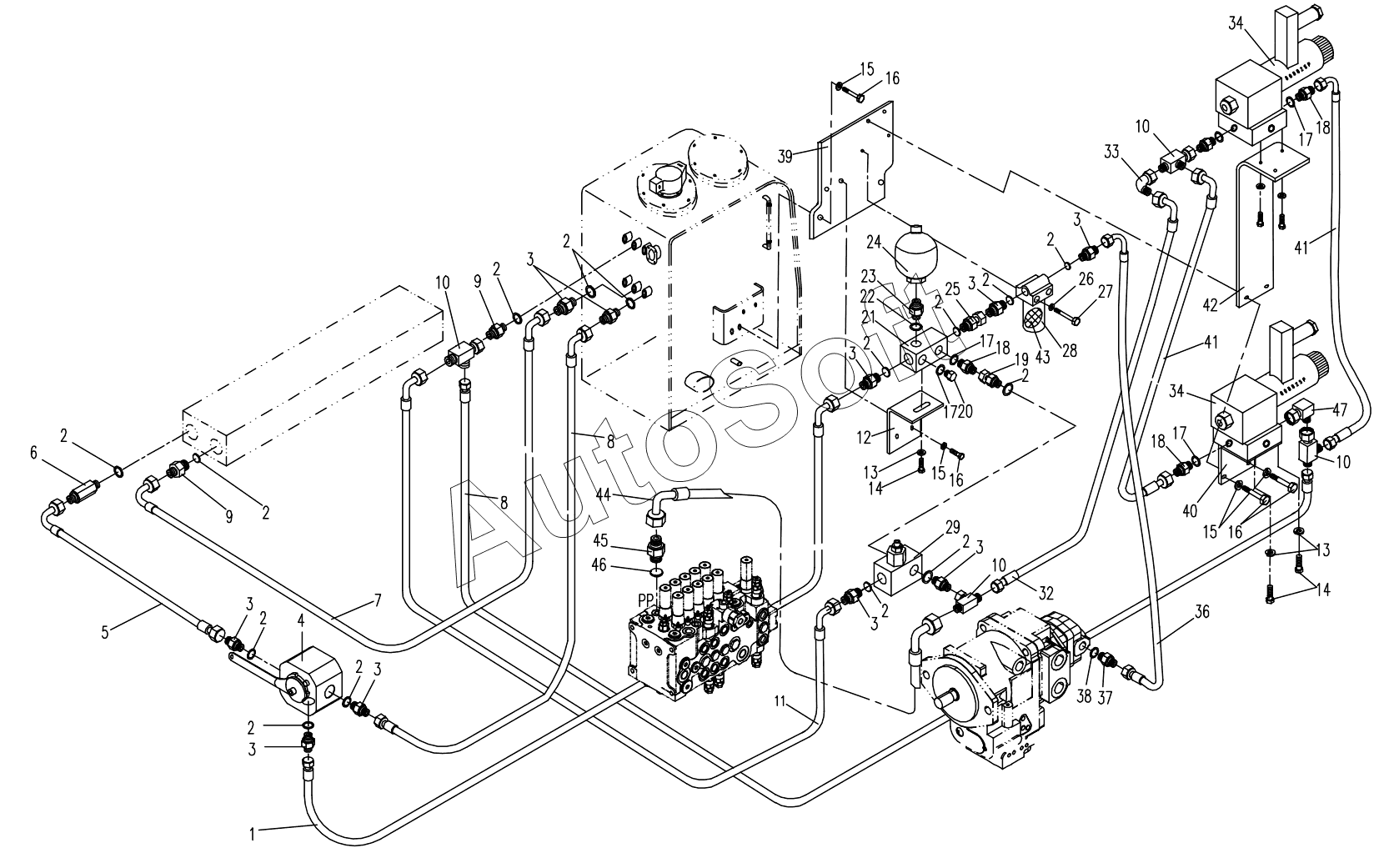

Каталог запасных частей к технике: Yuchai YC85-7. HYDRAULIC SYSTEM FOR PILOT 2 (APPLY TO 860H EXPORT TYPE)
36
25
26
27
28
29
32
3
3
3
3
3
3
3
3
3
34
34
24
37
38
39
40
41
41
42
43
4
45
46
47
47
13
13
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
9
9
10
10
10
10
11
12
1
14
14
15
15
15
16
16
16
17
17
17
17
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Rubber pipe assembly | |
| 2 | 1***O | Combinatory washer | |
| 3 | 8***2 | Square joint | |
| 3 | 8***1 | Bolt joint | |
| 4 | 8***0 | Rubber pipe assembly | |
| 4 | 8***0 | Turning vave | |
| 5 | 8***0 | Rubber pipe assembly | |
| 6 | 8***7 | Bolt joint | |
| 7 | 8***0 | Rubber pipe assembly | |
| 8 | 8***0 | Rubber pipe assembly | |
| 9 | 8***3 | Bolt tie-in | |
| 10 | 8***0 | Three through tie-in | |
| 11 | 8***0 | Rubber pipe assembly | |
| 12 | 8***2 | Supporting ply plank | |
| 13 | 8***3 | Spring Washer | |
| 14 | M***3 | Bolt | |
| 15 | 1***1 | Washer | |
| 16 | M***3 | Bolt | |
| 17 | 1***O | Combinatory washer | |
| 18 | 8***4 | Bolt tie-in | |
| 19 | 8***0 | Bolt joint | |
| 20 | 8***1 | Screw plug | |
| 21 | 8***0 | Valve | |
| 22 | 2***O | Combinatory washer | |
| 23 | 8***3 | Bolt tie-in | |
| 24 | 8***0 | Accumulator | |
| 25 | 8***0 | Bolt joint | |
| 26 | 6***1 | Washer | |
| 27 | M***3 | Bolt | |
| 28 | 8***0 | Sieve oil ware | |
| 29 | 8***0 | Safe valve | |
| 30 | 8***3 | Bolt tie-in | |
| 31 | 8***0 | Three through tie-in | |
| 32 | 8***0 | Rubber pipe assembly | |
| 34 | T***0 | Solenoid valve | |
| 35 | T***0 | Valve body | |
| 36 | 8***0 | Rubber pipe assembly | |
| 37 | 8***A | Bolt joint | |
| 38 | 1***0 | O seal ring | |
| 39 | 8***A | Fixing plate | |
| 40 | 8***1 | Solenoid valve bracket | |
| 41 | 8***0 | Rubber pipe assembly | |
| 42 | 8***1 | Bracket | |
| 43 | 8***0 | Filter element | |
| 45 | 8***2 | Bolt tie-in | |
| 46 | 1***0 | O seal ring | |
| 47 | 8***2 | Square joint |
