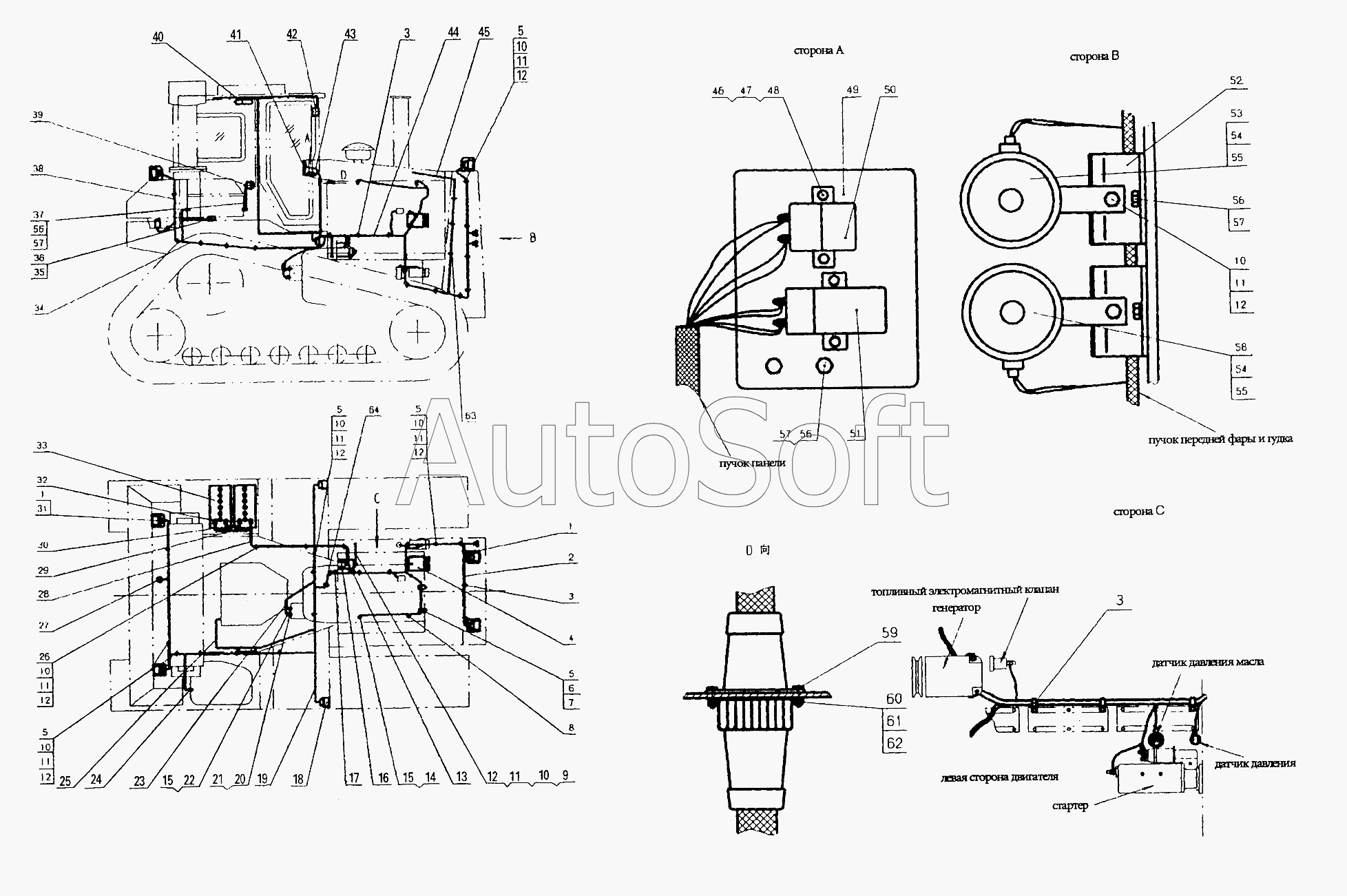

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0T22000 Электрическая система
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
52
53
54
54
55
55
56
56
56
57
57
57
58
59
60
61
62
63
64
17
2
3
3
3
4
5
5
5
5
5
6
7
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
15
15
16
1
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Абажур | |
| 2 | 0***9 | Проволока к передней фаре и гудку | |
| 3 | 0***3 | Зажим приборов | |
| 4 | 0***6 | Генератор | |
| 5 | 1***2 | Зажим | |
| 6 | G***5 | Болт | |
| 7 | G***5 | Шайба | |
| 8 | 0***0 | Датчик температуры | |
| 9 | 0***4 | Заземление мотора | |
| 10 | G***5 | Болт | |
| 11 | G***7 | Шайба | |
| 12 | G***5 | Шайба | |
| 13 | 1***7 | Датчик масляного давления YG2221E3 | |
| 14 | 1***5 | Выключатель охлаждающей температуры | |
| 15 | 0***3 | Адаптер | |
| 16 | 0***1 | Стартер | |
| 17 | 1***3 | Датчик давления | |
| 18 | 0***5 | Правая лампа | |
| 19 | 0***0 | Проволока к боковой лампе | |
| 20 | 0***6 | Датчик масляного давления YG2221F | |
| 21 | 0***7 | Шайба | |
| 22 | 1***9 | Датчик приводной температуры | |
| 23 | 0***6 | Проволока к датчику | |
| 24 | 1***0 | Выключатель температуры гидравлического масла | |
| 25 | 0***2 | Пучок кабины | |
| 26 | 1***6 | Зажим | |
| 27 | 1***9 | Выключатель уровня топлива | |
| 28 | 0***3 | Проволока анода | |
| 29 | 0***5 | Проволока катода | |
| 30 | 0***4 | Перемычка | |
| 31 | 0***4 | Левая лампа | |
| 32 | 1***0 | Стандартный зажим BG для аккумулятора | |
| 33 | 1***1 | Аккумулятор 680-25-MF | |
| 34 | 0***7 | Задний пучок | |
| 35 | 1***3 | Извещатель | |
| 36 | 0***9 | Проволока к выключатель извещателя | |
| 37 | 0***5 | Заземление | |
| 38 | 0***8 | Проволока к задней фары | |
| 39 | 1***3 | Выключатель | |
| 40 | 0***0 | Плита управления в сборе | |
| 41 | 0***4 | Панель в сборе | |
| 42 | 0***8 | Стеклоочиститель | |
| 43 | 0***0 | Пучек панели | |
| 44 | 0***1 | Передний пучок | |
| 45 | 0***2 | Пучек компрессора | |
| 46 | G***5 | Болт | |
| 47 | G***7 | Шайба | |
| 48 | G***5 | Шайба | |
| 49 | 0***9 | Фиксированная плита реле | |
| 50 | 0***0 | Пусковое реле 24V | |
| 51 | 1***8 | Главное реле | |
| 52 | 0***6 | Фиксированная плита гудка | |
| 53 | 1***0 | Гудок | |
| 54 | 0***7 | Защитный кожух | |
| 55 | 0***8 | Штепсель | |
| 56 | G***6 | Болт | |
| 57 | G***5 | Шайба | |
| 58 | 1***1 | Гудок | |
| 59 | G***5 | Болт | |
| 60 | G***5 | Шайба | |
| 61 | G***7 | Шайба | |
| 62 | G***6 | Гайка | |
| 63 | 1***3 | Завязка | |
| 64 | 1***5 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
