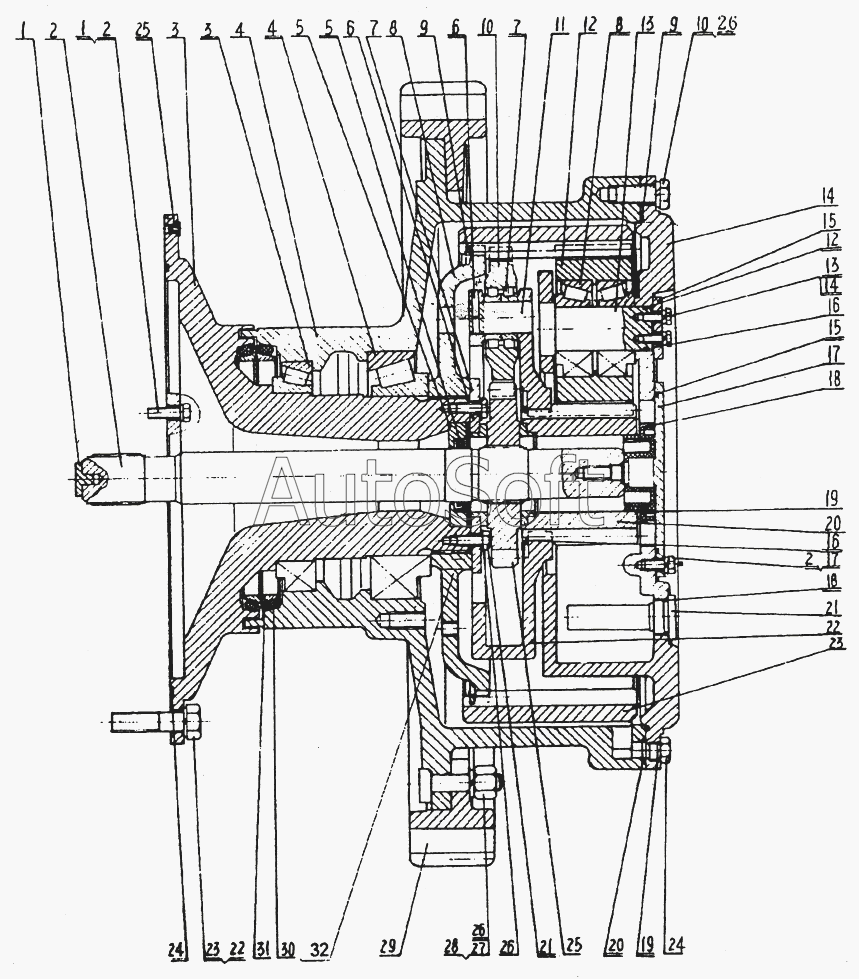

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т05000 Конечная передача
41
42
43
44
45
46
47
48
49
50
11
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
27
28
29
30
31
32
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | G***6 | Шайба | |
| 3 | G***4 | Подшипник | |
| 4 | G***4 | Подшипник | |
| 5 | H***7 | Масляное уплотнение | |
| 6 | G***6 | Палец | |
| 7 | G***7 | Подшипник | |
| 8 | G***4 | Подшипник | |
| 9 | G***2 | О-образное уплотнительное кольцо | |
| 10 | G***6 | Болт | |
| 11 | 0***2 | Вал планетарной шестерни переднего ряда | |
| 12 | G***2 | О-образное уплотнительное кольцо | |
| 13 | G***6 | Болт | |
| 14 | G***6 | Шайба | |
| 15 | G***2 | О-образное уплотнительное кольцо | |
| 16 | G***6 | Кольцо упорное | |
| 17 | G***6 | Болт | |
| 18 | G***2 | О-образное уплотнительное кольцо | |
| 19 | G***2 | О-образное уплотнительное кольцо | |
| 20 | G***2 | О-образное уплотнительное кольцо | |
| 21 | G***6 | Болт | |
| 22 | G***6 | Болт | |
| 23 | G***1 | Шайба | |
| 24 | G***2 | О-образное уплотнительное кольцо | |
| 25 | G***6 | Болт | |
| 26 | G***1 | Шайба | |
| 27 | 0***1 | Болт | |
| 28 | 0***2 | Гайка | |
| 29 | 0***3 | Сегмент | |
| 30 | 0***4 | О-образное уплотнительное кольцо | |
| 31 | 0***5 | О-образное уплотнительное кольцо | |
| 32 | 0***7 | Цилиндрический палец | |
| 41 | 0***1 | Прокладка торца вала | |
| 42 | 0***2 | Вал конечной передачи | |
| 43 | 0***4 | Опорный диск | |
| 44 | 0***5 | Ступица | |
| 45 | 0***6 | Гнездо для масляного уплотнения | |
| 46 | 0***7 | Прокладочная прокладка | |
| 47 | 0***8 | Нажимная плита | |
| 48 | 0***6 | Соединительный диск | |
| 49 | 0***0 | Упорное палец | |
| 50 | 0***1 | Планетарная шестерня переднего ряда | |
| 52 | 0***3 | Планетарная шестерня заднего ряда | |
| 53 | 0***4 | Вал планетарной шестерни заднего ряда | |
| 54 | 0***5 | Планетарная рама заднего ряда | |
| 55 | 0***6 | Фиксированная плита | |
| 56 | 0***7 | Прокладочная прокладка | |
| 57 | 0***8 | Задняя крышка | |
| 58 | 0***9 | Ограничитель | |
| 59 | 0***0 | Торцевая прокладка | |
| 60 | 0***1 | Солнечная шестерня заднего ряда | |
| 61 | 0***2 | Заправочная пробка | |
| 62 | 0***6 | Планетарная рама переднего ряда | |
| 63 | 0***7 | Зубчатый венец | |
| 64 | 0***8 | Сливная пробка | |
| 65 | 0***9 | Солнечная шестерня переднего ряда | |
| 66 | 0***0 | Стопорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
