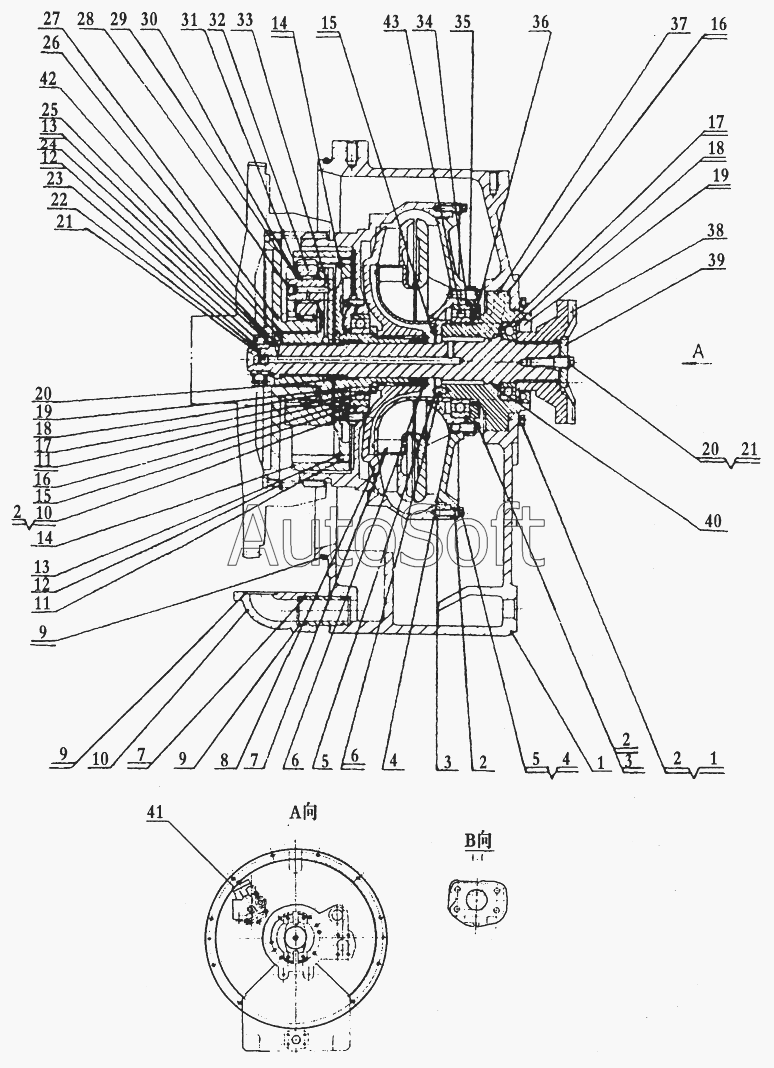

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т02000 Гидротрансформатор
56
34
35
36
37
38
39
40
41
42
43
51
52
52
52
53
54
55
33
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Корпус | |
| 2 | 0***2 | Ротор насоса | |
| 3 | 0***3 | Корпус ротора насоса | |
| 4 | 0***4 | Ступица ротора насоса | |
| 5 | 0***5 | Плоская прокладка | |
| 6 | 0***6 | Упругое упорное кольцо | |
| 7 | 0***9 | Ротор | |
| 8 | 1***7 | Турбина | |
| 9 | 0***8 | Масляной трубопровод | |
| 10 | 0***9 | Емкость возвратного масла | |
| 11 | 0***0 | Ступица турбины | |
| 12 | 0***1 | Захватное кольцо | |
| 13 | 0***2 | Захватное упругое кольцо | |
| 14 | 0***3 | Зубчатый венец планетарного ряда | |
| 15 | 0***4 | Упругое упорное кольцо | |
| 16 | 0***5 | Гнездо переднего подшипника | |
| 17 | 0***6 | Проставное кольцо | |
| 18 | 1***1 | Уплотнительное кольцо | |
| 19 | 0***6 | Гнездо для уплотнительного кольца | |
| 20 | 0***9 | Биметаллическое гнездо подшипника | |
| 21 | 0***0 | Пробка | |
| 22 | 0***7 | Выводной вал | |
| 23 | 0***2 | Внутреннее кольцо подшипника | |
| 24 | 0***3 | Упругое упорное кольцо | |
| 25 | 0***4 | Втулка | |
| 26 | 0***5 | Планетарная рама | |
| 27 | 0***6 | Солнечная шестерня | |
| 28 | 0***5 | Масляная пробка | |
| 29 | 0***3 | Подшипник | |
| 30 | 0***8 | Торцевая крышка планетарной шестерни | |
| 31 | 0***9 | Вал планетарной шестерни | |
| 32 | 0***0 | Планетарная шестерня | |
| 33 | 0***8 | Фиксированный палец | |
| 34 | 0***1 | Упругое упорное кольцо | |
| 35 | 0***3 | Нажимная крышка заднего подшипника | |
| 36 | 1***4 | Уплотнительное кольцо | |
| 37 | 0***2 | Гнездо для направляющего колеса | |
| 38 | 0***6 | Соединительный диск | |
| 39 | 0***7 | Нажимная крышка | |
| 40 | 1***0 | Уплотнительное кольцо | |
| 41 | 0***4 | Клапан давления на выходе | |
| 42 | 0***4 | Упорное кольцо для отверстия | |
| 43 | 1***7 | Подшипник | |
| 51 | G***6 | Болт | |
| 52 | G***7 | Шайба | |
| 53 | G***6 | Болт | |
| 54 | G***6 | Болт | |
| 55 | G***5 | Шайба | |
| 56 | G***6 | Палец | |
| 57 | G***2 | О-образное уплотнительное кольцо | |
| 58 | G***2 | О-образное уплотнительное кольцо | |
| 59 | G***2 | О-образное уплотнительное кольцо | |
| 60 | G***6 | Болт | |
| 61 | G***9 | Подшипник 50213 | |
| 62 | G***7 | Подшипник | |
| 63 | G***6 | Кольцо упорное | |
| 64 | G***6 | Палец | |
| 65 | G***5 | Болт | |
| 66 | G***2 | О-образное уплотнительное кольцо | |
| 67 | G***9 | Подшипник | |
| 68 | G***6 | Кольцо упорное | |
| 69 | H***7 | Масляное уплотнение | |
| 70 | G***6 | Болт | |
| 71 | G***7 | Шайба |
