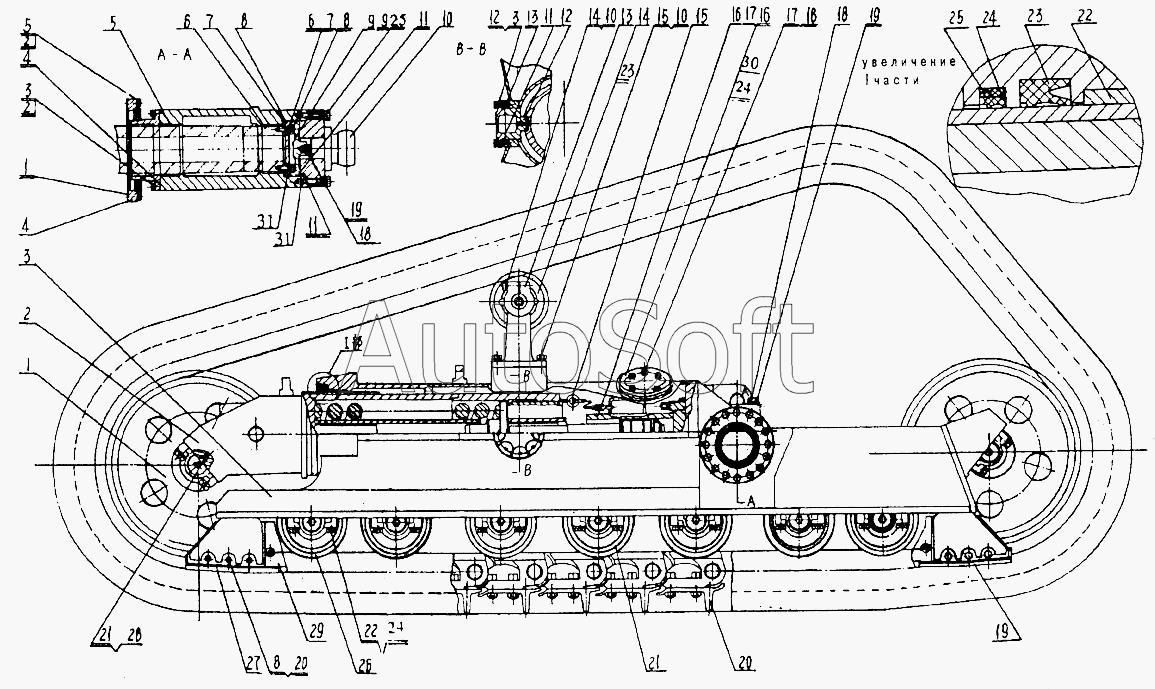

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т16000 Левая ходовая часть
52
30
31
31
41
41
42
42
43
43
44
45
46
47
48
48
49
50
50
51
51
29
53
54
55
56
57
58
58
59
59
60
61
62
63
64
64
65
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Направляющее колесо в сборе | |
| 2 | 0***9 | Вилка в сборе | |
| 3 | 0***5 | Левая ходовая рама | |
| 4 | 0***7 | Уплотнительная втулка | |
| 5 | 0***5 | Втулка | |
| 6 | 0***2 | Втулка | |
| 7 | 0***3 | Упорное кольцо | |
| 8 | 0***4 | Нажимная плита | |
| 9 | 0***6 | Упорный диск | |
| 10 | 0***5 | Шаровое гнездо | |
| 11 | 0***6 | Крышка | |
| 12 | 0***7 | Фиксирующая шпонка | |
| 13 | 0***8 | Гнездо для поддерживающего катка | |
| 14 | J***1 | Поддерживающий каток | |
| 15 | 0***8 | Соединительная цепь | |
| 16 | 0***2 | Натяжной механизм гусеницы | |
| 17 | 0***9 | Плита | |
| 18 | 0***7 | Пробка | |
| 19 | 0***1 | Плита I | |
| 20 | 0***0 | Гусеница в сборе А-216-560-40 | |
| 21 | 0***2 | Двухфланцевый опорный каток | |
| 22 | 0***2 | Втулка | |
| 23 | 0***0 | Внутреннее упорное кольцо | |
| 24 | 0***2 | Уплотнительные элементы | |
| 25 | 0***4 | Внешнее упорное кольцо | |
| 26 | 0***3 | Однофланцевый опорный каток | |
| 27 | 0***5 | Плита II | |
| 28 | 0***0 | Палец | |
| 29 | 0***3 | Защитная плита ходовой рамы | |
| 30 | 0***0 | Бирка | |
| 31 | 0***7 | Прокладка | |
| 41 | G***2 | О-образное уплотнительное кольцо | |
| 42 | G***6 | Болт | |
| 43 | G***7 | Шайба | |
| 44 | G***2 | О-образное уплотнительное кольцо | |
| 45 | G***6 | Болт | |
| 46 | G***2 | О-образное уплотнительное кольцо | |
| 47 | G***6 | Болт | |
| 48 | G***7 | Шайба | |
| 49 | G***6 | Болт | |
| 50 | G***7 | Шайба | |
| 51 | G***2 | О-образное уплотнительное кольцо | |
| 52 | G***6 | Болт | |
| 53 | G***2 | О-образное уплотнительное кольцо | |
| 54 | G***6 | Болт | |
| 55 | G***6 | Болт | |
| 56 | G***2 | О-образное уплотнительное кольцо | |
| 57 | G***6 | Болт | |
| 58 | |***7 | Шайба 10 | |
| 59 | G***6 | О-образное уплотнительное кольцо | |
| 60 | G***6 | Болт | |
| 61 | G***6 | Палец | |
| 62 | G***6 | Болт | |
| 63 | G***6 | Палец | |
| 64 | G***6 | Заклепка | |
| 65 | G***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
