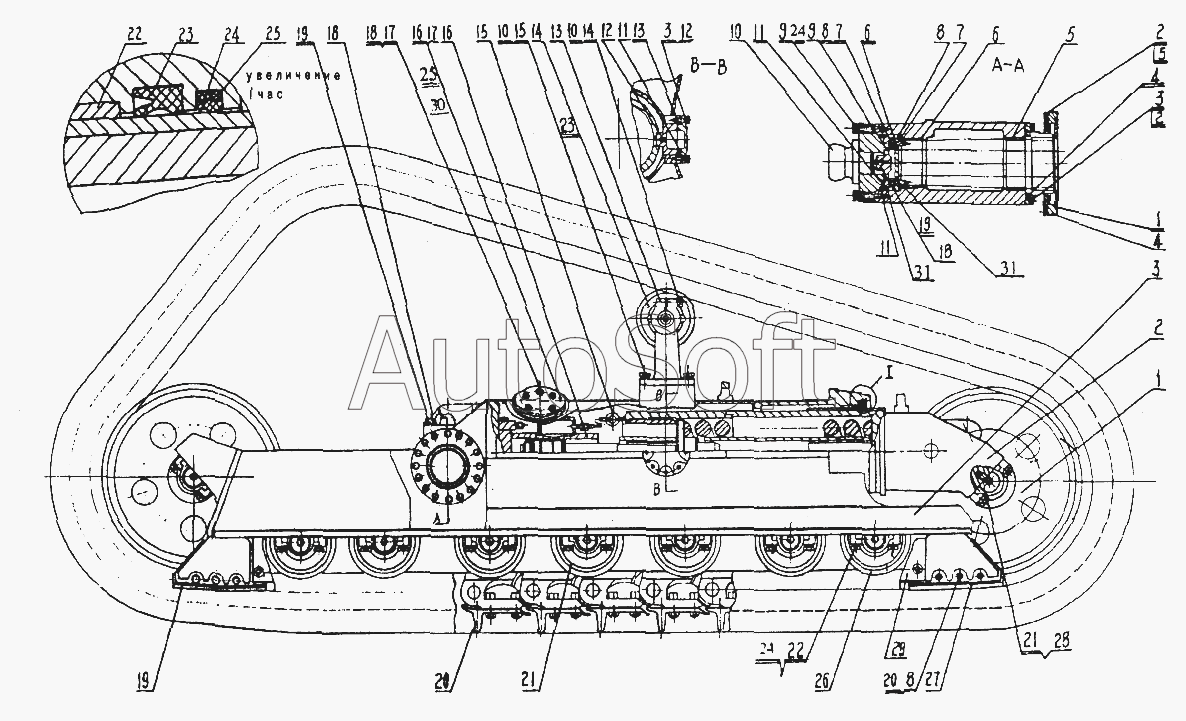

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т17000 Правая ходовая часть
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
41
42
42
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Направляющее колесо в сборе | |
| 2 | 0***9 | Вилка в сборе | |
| 3 | 0***1 | Правая ходовая рама | |
| 4 | 0***7 | Уплотнительная втулка | |
| 5 | 0***5 | Втулка | |
| 6 | 0***2 | Малая втулка | |
| 7 | 0***3 | Упорное кольцо | |
| 8 | 0***4 | Нажимная плита | |
| 9 | 0***6 | Упорный диск | |
| 10 | 0***5 | Шаровое гнездо | |
| 11 | 0***6 | Крышка | |
| 12 | 0***7 | Фиксирующая шпонка | |
| 13 | 0***8 | Гнездо для поддерживающего катка | |
| 14 | J***1 | Поддерживающий каток | |
| 15 | 0***8 | Соединительная цепь | |
| 16 | 0***2 | Натяжной механизм гусеницы | |
| 17 | 0***9 | Плита | |
| 18 | 0***7 | Пробка | |
| 19 | 0***1 | Плита I | |
| 20 | 0***0 | Гусеница в сборе | |
| 21 | 0***2 | Двухфланцевый опорный каток | |
| 22 | 0***2 | Втулка | |
| 23 | 0***3 | Уплотнительное кольцо | |
| 24 | 0***2 | Уплотнительные элементы | |
| 25 | 0***4 | Внешнее упорное кольцо | |
| 26 | 0***3 | Однофланцевый опорный каток | |
| 27 | 0***5 | Плита II | |
| 28 | 0***0 | Палец | |
| 29 | 0***3 | Защитная плита ходовой рамы | |
| 30 | 0***0 | Бирка | |
| 31 | 0***7 | Прокладочная прокладка | |
| 41 | G***2 | О-образное уплотнительное кольцо | |
| 42 | G***6 | Болт | |
| 43 | G***7 | Шайба | |
| 44 | G***2 | О-образное уплотнительное кольцо | |
| 45 | G***6 | Болт | |
| 46 | G***2 | О-образное уплотнительное кольцо | |
| 47 | G***6 | Болт | |
| 48 | G***7 | Шайба | |
| 49 | G***6 | Болт | |
| 50 | G***1 | Шайба 20 | |
| 51 | G***2 | О-образное уплотнительное кольцо | |
| 52 | G***6 | Болт | |
| 53 | G***2 | О-образное уплотнительное кольцо | |
| 54 | G***6 | Болт | |
| 55 | G***6 | Болт | |
| 56 | G***2 | О-образное уплотнительное кольцо | |
| 57 | G***6 | Болт | |
| 58 | G***7 | Шайба | |
| 59 | G***6 | О-образное уплотнительное кольцо | |
| 60 | G***6 | Болт | |
| 61 | G***6 | Палец | |
| 62 | G***6 | Болт | |
| 63 | G***6 | Палец | |
| 64 | G***1 | Шайба | |
| 65 | G***6 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
