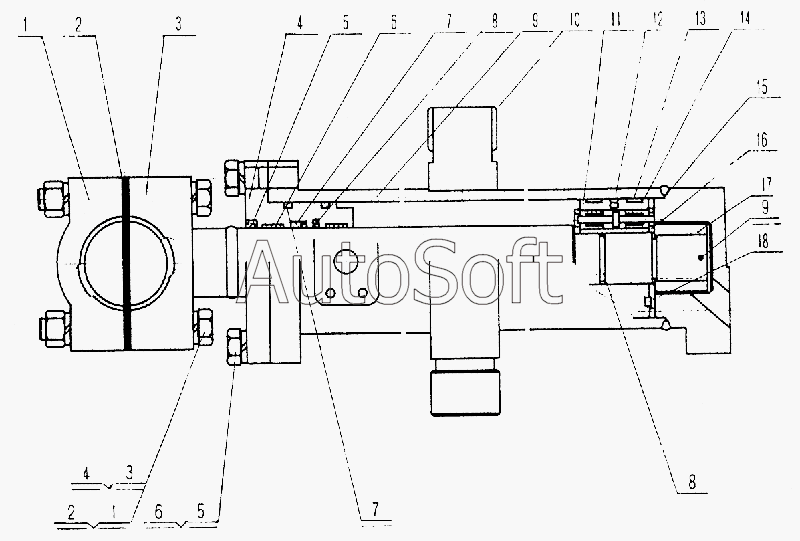

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т41015 0Т64002 Гидроцилиндр подъема
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Крышка | |
| 2 | 0***7 | Прокладка | |
| 3 | 0***6 | Шток поршня в сборе | |
| 3 | 0***3 | Шток поршня в сборе | |
| 4 | 0***9 | Направляющая втулка | |
| 5 | 0***0 | Пылеотбойное кольцо 163 | |
| 6 | 0***1 | Направляющее кольцо | |
| 7 | 0***2 | Уплотнительное кольцо d63 | |
| 8 | 0***3 | Уплотнительное кольцо для вала d63 | |
| 9 | 0***7 | Корпус гидроцилиндра | |
| 9 | 0***4 | Корпус гидроцилиндра в сборе | |
| 10 | 0***5 | Втулка | |
| 11 | 0***6 | Поршень | |
| 12 | 0***7 | Совмещенное уплотнительное кольцо | |
| 13 | 0***8 | Направляющее кольцо | |
| 14 | 0***9 | Втулка клапана | |
| 15 | 0***0 | Золотник | |
| 16 | 0***1 | Упорный диск | |
| 17 | 0***2 | Гайка | |
| 18 | 0***3 | Палец-вал | |
| 21 | G***6 | Гайка | |
| 22 | G***7 | Шайба | |
| 23 | G***5 | Шайба 20-180HV | |
| 24 | G***6 | Болт | |
| 25 | G***6 | Болт | |
| 26 | G***7 | Шайба | |
| 27 | G***6 | О-образное уплотнительное кольцо | |
| 28 | G***6 | О-образное уплотнительное кольцо | |
| 29 | G***6 | Палец |
