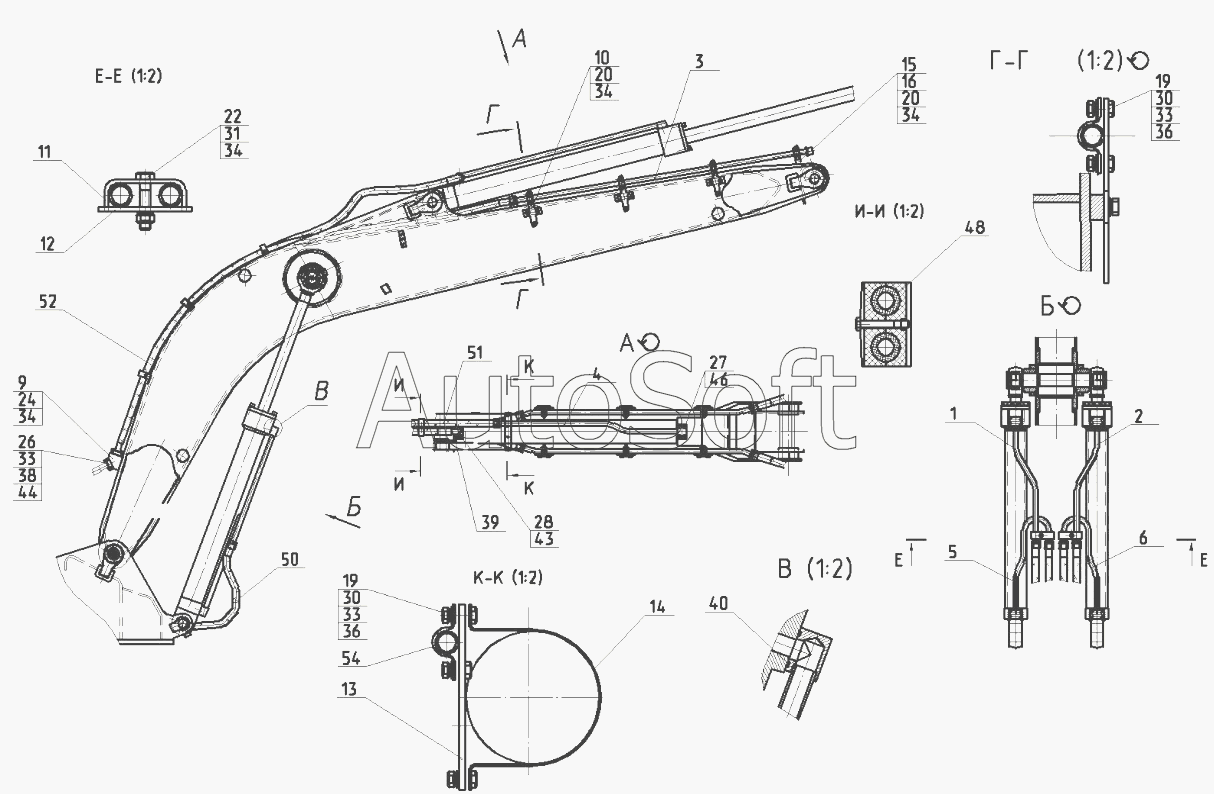

Каталог запасных частей к технике: ЭКСМАШ E160W (2008). Трубопроводы на рабочем оборудовании 160-00-80.90.000-22
39
27
28
30
30
31
33
33
33
36
36
38
26
40
43
44
48
50
51
52
54
12
2
3
4
5
6
9
10
11
1
13
14
15
16
19
19
20
20
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Трубопровод | |
| 2 | 1***0 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Трубопровод | |
| 5 | 1***0 | Трубопровод | |
| 6 | 1***0 | Трубопровод | |
| 9 | 1***1 | Плита | |
| 10 | 1***2 | Кронштейн | |
| 11 | 1***5 | Скоба | |
| 12 | 1***6 | Планка | |
| 13 | 1***6 | Планка | |
| 14 | 1***4 | Хомут | |
| 15 | 1***1 | Кронштейн | |
| 16 | 1***2 | Кронштейн | |
| 19 | Г***0 | Болт | |
| 20 | Г***0 | Болт | |
| 22 | D***3 | Болт М12-6gx60.58.016 | |
| 24 | Г***0 | Болт | |
| 26 | Г***4 | Винт | |
| 27 | Г***4 | Винт | |
| 28 | Г***4 | Винт | |
| 30 | Г***0 | Гайка | |
| 31 | Г***0 | Гайка | |
| 33 | Г***0 | Шайба | |
| 35 | Г***0 | Шайба | |
| 36 | Г***8 | Шайба | |
| 38 | 1***3 | Кольцо 025-031-36-2-3 | |
| 39 | 1***3 | Кольцо 032-038-36-2-3 | |
| 40 | 1***3 | Кольцо 038-044-36-2-3 | |
| 43 | D***M | Полуфланец DB-6000-1 – M | |
| 44 | D***U | Полуфланец DB-6000-3/4 – M/U | |
| 48 | S***0 | Двойной зажим с сборе SP 533.7/33.7 PPH GD-AS MW10 | |
| 50 | Р***Н | РВД S DIN 4SP-16-350-850-DIN 4SР/2SН 16-DKO-S(Г) 30х2/20/- DKO-S(Г) 30х2/20/ | |
| 51 | Р***H | РВД S DIN 4SP-20-350-2750-DIN 4SP/4SH 20SFS/41.3/- SFS/47.6/90 | |
| 52 | Р***H | РВД S DIN 4SP-20-350-3100-DIN 4SP/4SH 20SFS/41.3/- DKO-S(Г)36х2/25/ | |
| 54 | З***м | Тело зажима |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
