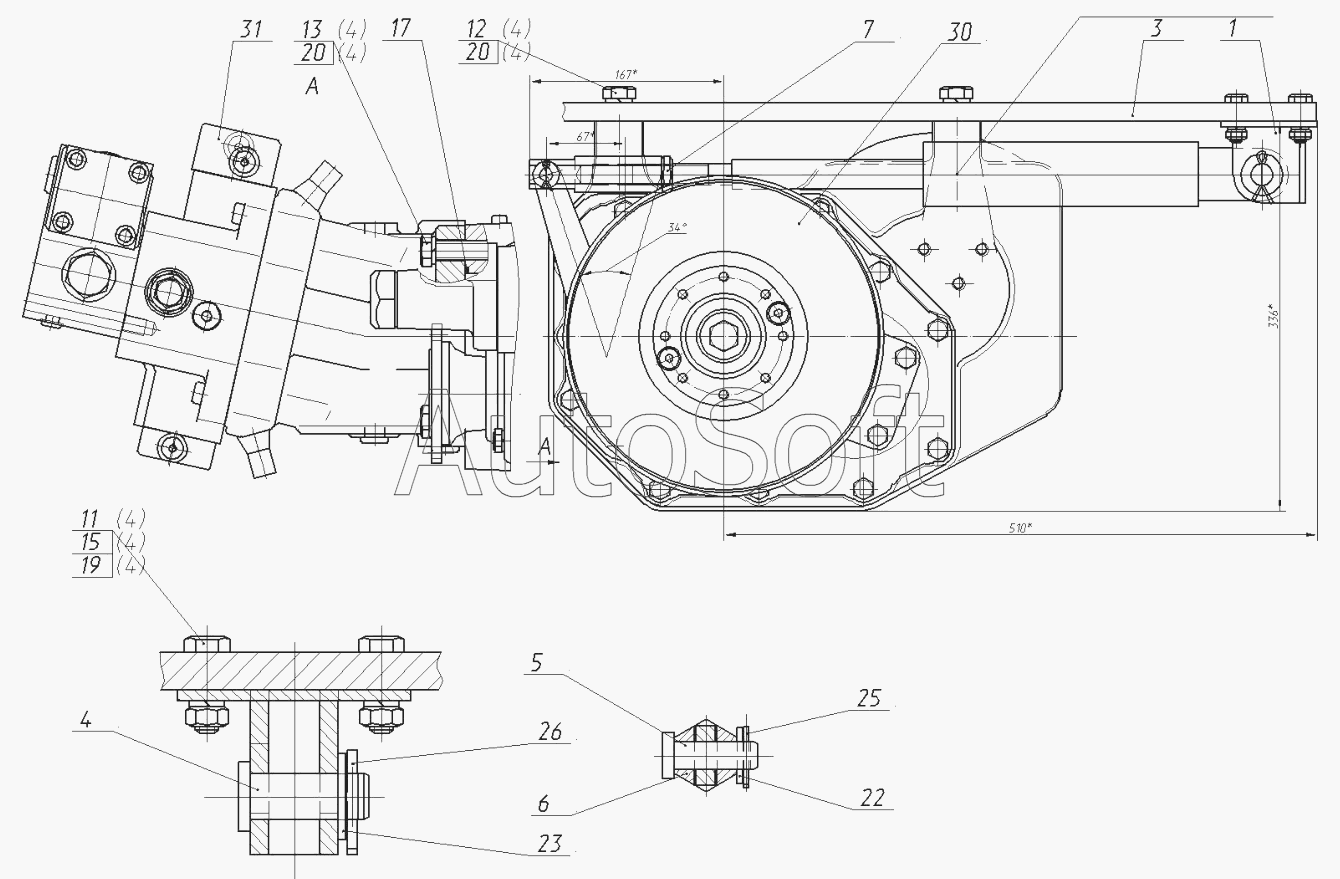

Каталог запасных частей к технике: ЭКСМАШ E160W (2008). Установка КПП «NAF» 130-12-50.60.000
15
31
30
26
25
23
22
20
20
19
17
1
13
12
11
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кронштейн | |
| 3 | 1***3 | Плита | |
| 4 | 1***2 | Палец | |
| 5 | 1***3 | Палец | |
| 6 | 1***4 | Вилка | |
| 7 | 1***5 | Гайка | |
| 11 | Г***0 | Болт | |
| 12 | Г***0 | Болт | |
| 13 | Г***0 | Болт | |
| 15 | Г***0 | Гайка | |
| 17 | 1***3 | Кольцо 165-170-36-1-3 | |
| 19 | Г***0 | Шайба | |
| 20 | Г***0 | Шайба | |
| 22 | Г***8 | Шайба | |
| 23 | Г***8 | Шайба | |
| 25 | Г***9 | Шплинт | |
| 26 | Г***9 | Шплинт | |
| 30 | N***4 | Коробка перемены передач NAF EXM03-VG 250-524 | |
| 31 | A***T | Гидромотор A6VM107HA1T / 63WVABW370A-SK+ BVD20 (Bosch Rexroth) |
